REVOX(ルボックス) A77 再生アンプ Page

オープン(A77)再生アンプ
2006/01/02

　２トラ３８オープンテープレコーダーといえば、Ａ７７が現役のころオーディオマニアの間で憧れの的でした。当時マルキンの方でも国産器のＴＥＡＣを持っていれば良い方でＲＥＶＯＸなどに手を出すような人はほとんどいなかったことでしょう。
　私がオーディオに目覚めたころは、すでにカセットテープレコーダーが主流になっていたので、オープン自体手を出す人はまれだったように思います。そのころＦＭ放送のエアチェックに使っていたのが主流だったと予想できますが、オープンはオーバスッペクでカセットで十分だったと思います。
　現状のまま再生しても当時を髣髴とさせる音であることに違いないのですが、如何せん時の流れるのは早いもので、現代のソースと比較すれば差があるのも事実であります。

　行き着くところはご想像のとおり金田式再生アンプの登場となりました。回路は別冊にある完対回路のオープン再生アンプです。音質はもちろんＡ７７のオリジナル再生アンプを遥かに超えるものです。ただ、ＰＲ９９との比較ではほんの少々金田式のほうが高音質と言ったところでしょうか。ＰＲ９９さすがにプロ仕様です。

　金田式の録音アンプをまだ作成していませんが、完成すればどのような音が聞けるのか楽しみです。ただ、ＣＤなどを録音していたのでは本領をとても発揮できそうにありません。その音源は生しかないわけですが、今時そのような生録音をさせてもらえる所は少なくなってしまいました。

再生ヘッドの本体用ケーブル取り替え

　ＲＥＶＯＸＡ－７７録音ヘッドと再生ヘッドです。さすがに良い音がしそうです。ＰＲ９９とはベースの部分の金具が違うので互換性はなさそうです。このヘッドはＴＥＡＣなどに比べると５割くらい大きくなっています。テープと接触する面は見えませんが。ＴＥＡＣなどのように山形になっておらず、直線状に削られていてヘッドが磨耗しにくいような構造になっています。国産のレコーダーのヘッドを見慣れていた私にとっては使い古し磨耗したヘッドかと見間違いギョッとしました。

　まずは再生ヘッドから再生アンプに接続するためのケーブルを取り替えます。本体用のケーブルは抜いてしまいました。ケーブルは３芯のシールドしている物を使いました。元々のケーブルは２芯のものです。信号線は２本で足りますが残りの１本はシャーシアースをヘッドの近くに取るために使っています。後ろに引き出すためのスペースが狭く苦労しました。
　今回は手を付けていませんがオリジナルの録音ヘッドはシールドしていないケーブルでアンプまで引っ張っています。このケーブルを取り替えるときはどうしようか悩みます。シールドケーブルは太くてとおすのに苦労しそうだからです。

プレイバックアンプ接続用のコネクター

　Ａ７７にはラジオと書いたＤＩＮコネクターが付いています。ヨーロッパではこのコネクターを使ってレシーバーに接続するようになっていたのでしょうが、日本では使うことがありません。これを取り除いてコネクターを取り付けました。
　金田式再生アンプへの接続はＤＩＮコネクターを使いました。引出しだけであれば４ＰタイプでＯＫです。本体のプレイバックアンプにも接続できるように工夫したため８Ｐタイプを使いました。これによりオリジナルの再生アンプの音も楽しめるようになっています。

金田式プレイバックアンプ

　別冊の回路と同じですので説明することはありませんが、使用したパーツは若干替えています。電源はほかのアンプと共用にすると毎回電源を切り替えなければならず煩雑になるので今回は新しく作りました。

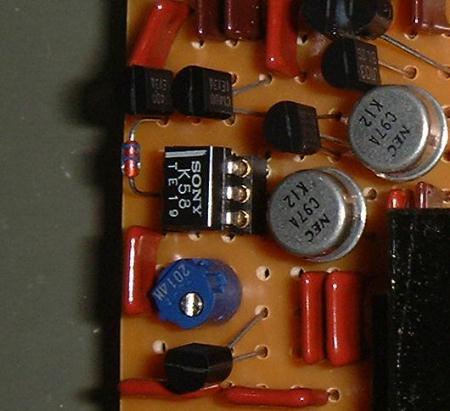

２ＳＫ５８

　レコード再生では１ｓｔアンプの初段にＫ９７を使いますが、テープ再生ではｇｍがＫ９７より小さいＫ５８を使うことになっています。Ｋ９７の方は在庫をいくらか持っていますが、Ｋ５８は今回始めて使うため手持ちがないので１０個ほど購入し選別して使いました。ＩＤｓｓを測定してみましたがユニット間で大幅に違うことはほとんどありませんでした。ので無選別でも大丈夫なように思われます。
　定電流回路とカスケード回路は２ＳＣ１４００を気張って使ってみました。なにしろ金田氏がアンプの改良を加えるとき標準機として使うオープン用の再生アンプですから。(~~;

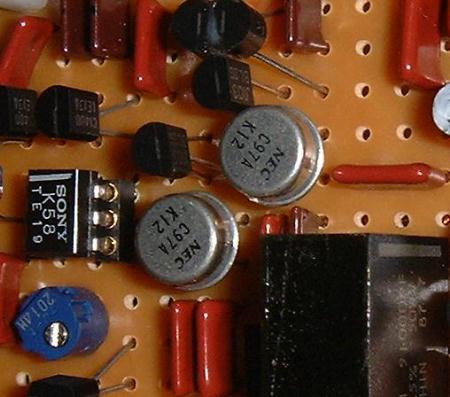

２ＳＣ９７

　プッシュプル出力段には、最近コニシスのアンプに使われて話題になっているＣ９７を使ってみました。Ｃ９５９の背を低くしたような形です。なお、耐圧が低いのでパワーアンプなどの電圧がかかる場所には使わないほうが良いでしょう。Ｃ９５９の手持ちもなくなってきたので代用できそうなものはすべて手を出しています。(~~;

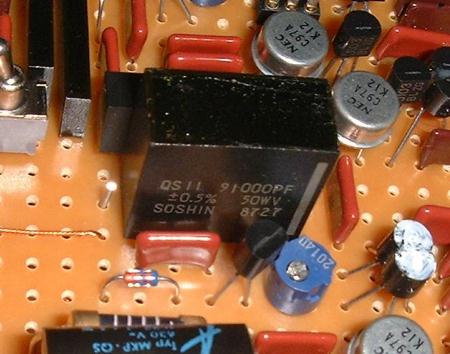

カップリングコン

　1stアンプと2ndアンプの間は前回使ったSOUSHINのＱＳコンを使ってみました。ここにＳＥを使えば一挙に倍ぐらいコストアップになり、かなり高価なアンプになりますがＱＳコンならコストを抑えることが可能です。

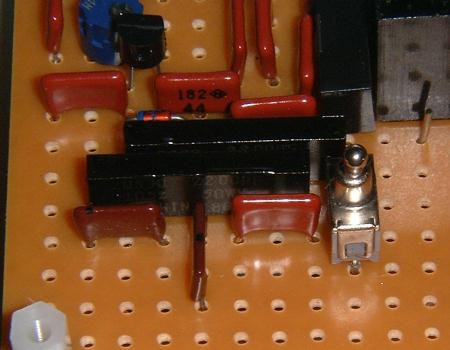

イコライザー回路コンデンサー

　イコライザーの高域上昇用の回路にもＱＳコンを使いました。３３００ｐＦが指定されています、手持ちにぴったしの容量がなかったので表面側は２２００ｐＦで残りは裏側に配線しています。オリジナルどおり忠実に作るにはＳＥコンを使うべきですがＬＲ合わせて４個必要ですコストがかかるのでジャンク箱にあったものを使いました。右側にあるＳＷは低域上昇量を切り替えるものです。ＤＩＮ特性と金田式との切り替えができるようにしました。
　製作の時点ではＰＲ９９で録音したＤＩＮ特性がどのようになっているのか分からないので測定をしてカット＆トライで追い込んでいくことにしました。

周波数特性を計測

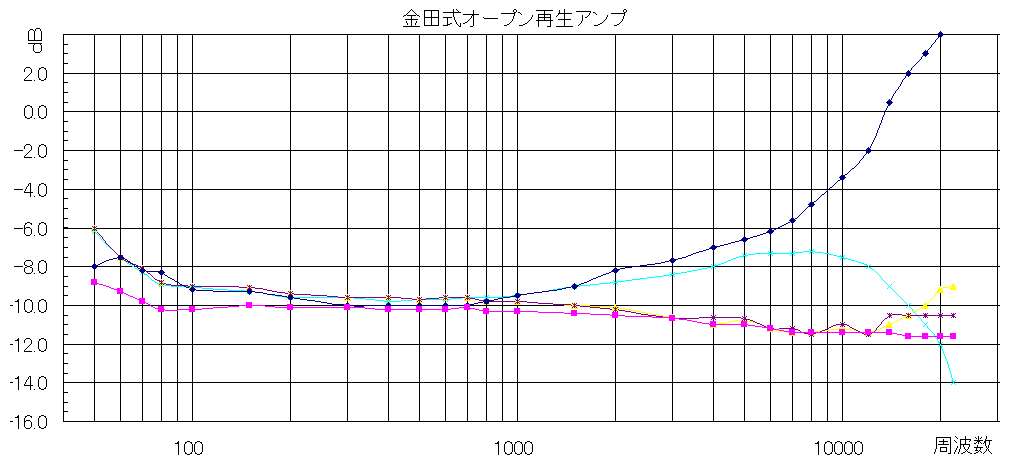

－１０ｄＢの再生特性

　別冊に載っているテープ再生用のアンプは金田式録音アンプに合わせてあるようです。今回これに合わせて高域特性の素子を組んでいます。金田式は録音時にフラットな特性で録音されるため、別冊のとおり作った場合、一般のレコーダーで録音したものはたぶん再生特性がフラットにならないと思われます。
　このアンプは現在持っているＰＲ９９で録音したテープも再生できるよう、標準のＮＡＢ特性で使えることを前提としました。そこでＰＲ９９を使って５０Ｈｚ～２２０００Ｈｚの正弦波を－１０ｄＢの振幅で録音した標準テープを作り、それをこの再生アンプで再生し特性がフラットなるように目指しました。
　しかし、うーむなんともいえないカーブです。青色のカーブが別冊に載っているテープ再生用の回路から低域だけをＮＡＢ特性の定数に変更した時の特性です。

　１ｋＨｚくらいから高域に向けて上昇しています。２０ｋＨｚでは１４ｄＢにも達しています。録音時にかなり強力に高域を上昇させているようです。高域で大きな信号が入ってくると歪みが増えそうですが、音楽を聴いても歪みが多いように感じないのは高域が歪むほど大きなレベルで入っていないからなのでしょう。こうなると、再生アンプ側で高域上昇する必要はないので、再生アンプの設計はとても楽になりそうです。低域については６０Ｈｚで２ｄＢ強上昇していますが、無調整でこの特性ですからまずまずだと思われます。

　測定も何もせずにこのまま聴いていたのならちょっと変だなと思ったぐらいで済んでいたかもしれません。(~~;)しかし、分かってしまった以上このまま我慢してはおれません。

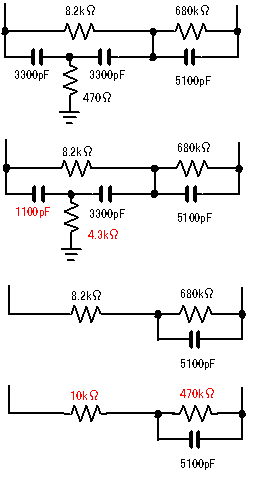

　したがって、イコライザーの特性をいじってみる事にしました。一番上が別冊に載っているオリジナルのイコライザー素子の回路です。３３００ｐF と４７０Ωが高域上昇を担っている素子です。まず最初は簡単にできそうな定数の変更を試してみたのが２番目の回路です。最初は４７０Ωだけ変更してみました。しかし、上昇は抑えられますが同時にピーク点も低域に移動してしまい上手くいきません。そこでコンデンサーの片側を１１００ｐFに変更したのが上のグラフの水色の曲線です。８ｋHzで３ｄB上昇しそれ以上では降下特性になっています。まずまずの特性なのでこの時点で音を聞いてみました。しかし、高域がきつく感じるので良くなさそうです。コンデンサーの容量をもっと小さくしていけばピーク点を高域に移動でき特性を追い込んでいけそうです。

　ほかの方法も試してみようと、思い切って高域上昇用の素子を取り除いてみました。１０ｋＨｚ以上の特性は低下するのではないかと思いましたが予想に反して良好でした。黄色のカーブがそれにあたります。３ｋHz以上で１ｄBほど低下していますまずまずの特性です。音を聞いてみてもそれほど変な感じはしません。ただ１ｄBの低下は何とかならないものかと８．２ｋΩ(黄色のグラフ)を１０ｋΩ(茶色のグラフ)にしてみました。しかし、測定上ほとんど変化ありませんでした。したがってここは８．２ｋΩでもよさそうです。音の方はその差を確認できるほどの耳を持ち合わせていなかったようです。
　低域の盛り上がりはちょっと気になるところです時定数の変更を試みました。最終的に調整したグラフがピンク色です。最初５１０ｋΩ位にしましたが足りませんでした。思っていた以上に変更が必要でした。４７０ｋΩにして５０Ｈｚが１．２ｄＢぐらい盛り上がりとなります。もう少し下げても良さそうですがこの位にしておきましょう。

　総合的には５０Ｈｚから２０ｋＨｚ間で３ｄＢ以内となっています。アマチュアが作ったアンプでこのくらいの偏差に収まっていればまずまずでしょう。高域に付いても８．２ｋΩを追い込んでいけば何とかなりそうです。ただ、後のことを考えると金田式再生アンプも兼用しようと考えているので、ここを変更すると回路が複雑になりＳＷの接点が増えそうなのでこのままにしておくつもりです。

金田式プレイバックアンプ

　現在Ａ７７用の録音アンプを作っていないので、ＰＲ９９で録音したテープをこのＡ７７で再生しています。ＣＤをコピーして聴いていますが、ほとんど差が分かりません。それよりも中低域がとても充実しています。生録をするとどれほどのポテンシャルを持っているものか興味をそそられます。
　最近のＭＪ誌にウェスタンの収集家がＣＤを聞くとき、いったんオープンに録音してから鑑賞すると書いてありましたが、世の中には普通のひとが考えつかないことをやっている方がいらっしゃるのだなと感心していましたが、うなずけます。

　毎度のことではありますが、私の使用した機械がＲＥＶＯＸ－ＰＲ９９に限定していますし、何よりも数十年前に使われていたメンテナンスが保証されていない機器を使っての製作ですから、私と同じように作っても同様の結果になると保証する物ではありません。あしからず(~~;
