2SK2554の選別

　2SK2554のＩｄの分布

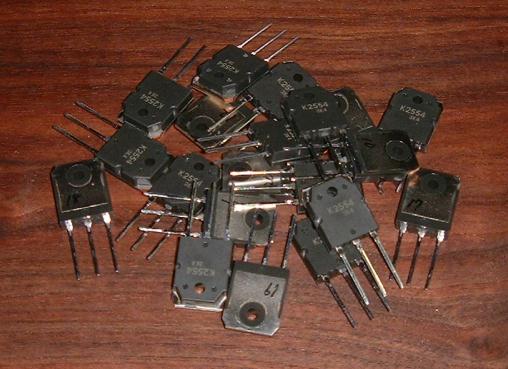

　通信販売で，ある会社から２SK2554を２０個を購入しました。単価は04年10月で７００円でした。
　Ｖds＝3.00Ｖ，Ｖgs＝2.13Ｖで，Idが２００ｍＡ～５００ｍＡの範囲に分布しています。無選別のままペアを組むと下手をすれば倍ぐらいの差が出るので，とてもそのままアンプに使ってまともに調整できるとは思えません。
　自分で選別してアンプを作るのであれば最低でも１０個ぐらいは購入する必要があると思います。したがって１台だけ作って終わりにするのならペアを組んでくれるところの物を購入するのが財布にも負担が少なそうです。
　このグラグでちょっと気になることがありますＶgs＝2.13ＶでＩｄが３００ｍＡ前後のものが有りません。測定は３０分ぐらいの間に素早く同一条件で行ったので，測定誤差とは考えられません。
　あらかじめメーカーないしは商社側でこの範囲の物を選別して抜き取ったのではなかろうかと？とまあ考えられないここはないですね。

2SK2554のＶｇｓ対ＩＤ特性

　このグラフはＶｄｓ＝３Ｖにて測定したＶｇｓ対ＩＤの特性です。Ｖｇｓ＝２．００Ｖ以下ではＩＤがほとんど流れません。またＶｇｓ＝２．１８Ｖまでは比較的穏やかにＩＤが増加していますが，それを超えると急激に立ち上がっています。実際はＩＤの測定のため０．４８オームをＦＥＴのドレーンに挿入していますのでもっと急激に立ち上がっていると思います。
　アンプはＶｄｓ＝３９Ｖで動作させるので，その電圧で特性を測ってみないと本当のところは分かりませんが。このグラフではＩＤ＝４００ｍＡぐらいまでＩＤは穏やかに上昇しているので，温度補償はこれくらいまでであれば比較的安定に掛けられそうです。それ以上ではＶｇｓの変化が小さくてもＩＤが大きく変化しそうなので，温度補償が大変そうです。
　いわゆる温度によるＩＤの変化がなくなる点は，テクニカルマニュアルによるとＩＤ＝１００Ａ超の辺りに有るようです。従って２SK１３５などの一昔前のパワーＦＥＴのような簡単な温度補償ではうまく行きそうに有りません。と言うのは金田氏が苦労されているとおりで，私があらためて言うことでも有りませんネ。(~_~;)

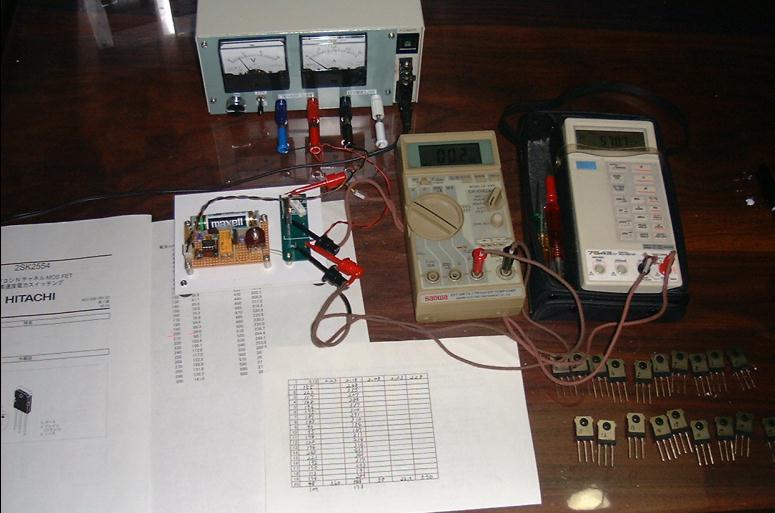

2SK2554のIDを測定中

2SK2554のID測定回路

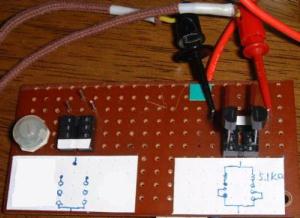

　さて，Idを測定したのはこの回路です。電源はこれように特別に作ったわけでは有りませんが，Ｖｇｓ用に＋１２Ｖを，Ｖｄｓ用に０～＋５Ｖ，３Ａの物を準備しました。
　別冊「オーディオＤＣアンプ製作のすべて」には２００ｍＡ電流を流してそのときのＶｇｓを測りその値の近い同士をペアにすればよいとのことですが，Ｉｄ対温度の特性が正であるためかなかなかそろった物を組むのは難しいとも聴きます。
　したがって，図のような回路を考えました。FETへ流すIｄを短時間でしかも同じ時間にするためタイマー IC－NE555を使いワンショットのパルスを発生する回路を作ります。一番左の抵抗とコンデンサーでＯＮ時間を変えることができます。１００ｋΩと１μFで約１００ｍSになります。金田氏は１００μＳ～１０ｍＳで測定していますので，そのようにして測定するのが理想でしょうが，私の場合１００ｍＳにした理由は位下のとおりです。
　ＳＷを押すと設定した時間だけリレーがメークしＬＭ３１７の出力がＦＥＴのゲートに印加される仕組みです。このＳＷを押したままにすると，リレーがメークしたままになるので注意が必要です。測定の時には素早くＳＷを操作することが肝心です。１００ｍＳ以下にすると，私の感覚ではリレーの動作した時間間隔を認識できませんでした。 (ただ年を取っただけかも！)
　また，何回かＳＷを押して測定してみましたが，Ｉｄにほとんど誤差を生じませんでした。したがって１００ｍＳで数回測定してもこの時間間隔では温度による特性への影響は出ないようなので，上記の時間間隔でも良いと判断しました。
　これ以上短くするには，接点を押していてもタイマー設定時間でＯＦＦできるような回路を追加する必要があります。
　また，１００ｍＳ程度ならリレーでも問題なくゲートに電圧を掛けることができそうですが，時間間隔をもっと短くするには機械的な接点では問題ありそうです。半導体による回路を考えた方が良さそうですが，あいにくそのような知識は持ち合わせていません。(~_~)
　当然Ｖｇｓは０Ｖから測定しなければならないと考えましたが，ＬＭ３１７の出力電圧を１．２Ｖ以下にするにはちょっとした工夫が必要です。ＬＭ３１７のアース側に入っている電池は出力の電圧を０Ｖまで下げるようにするため入れたものです。結果的にはＦＥＴのＶｇｓを１．２Ｖまで下げるとＩｄがほとんど流れなくなるので必要ありませんでした。
　２ＳＫ２５５４のドレーンに入れている０．４７ΩはＩｄに直接影響するので小さい値にしたいところですが。テスターの測定限界とのトレードオフで決める必要がありそうです。選別のためであればＩｄの測定精度（数値）に気を使わなくて良いと思うのでこの程度で良さそうです。
　精度を上げるため，Ｖｄｓを上げたいところですがＦＥＴの熱が発生して反対に精度が落ちそうです。私の場合Ｖｄｓは３Ｖで測定しましたが，これ以下に下げるとＩｄが流れなくなります。後で日立のテクニカルマニュアルを見てみましたが, Ｖｄｓ対Ｖｇｓ特性は４Ｖ以上で安定域に入っているので４Ｖ以上で測定するのが良さそうです。
　最後にIdを測定するための電圧計は測定値を直読できるデジタルテスターが便利です。私が使ったこのテスターにはピークホールド機能が付いています。反応がどうか気になりましたが，１００ｍS程度のパルスでも測定が可能でした。ピークホールド機能がなければ別冊に解説があったピークホールド回路を作る必要があるでしょう。

　自分で選別するには，最低限Ｖｇｓを掛ける回路を作ることとＩＤをホールドすることを考えなければなりません。　ピークホールド機能の付いたテスターは数万円しますし，この回路も電源を合わせれば１～２万は掛かります。
　２０個ぐらい購入したのでは仮に全部使ったとしても，とても元が取れません。したがって，信頼のできる販売店でペアを組んでいる物を購入する方が，得策であろうと思います。
