| ＩＣＯＭ ＡＭ-３Ｄ |
 |

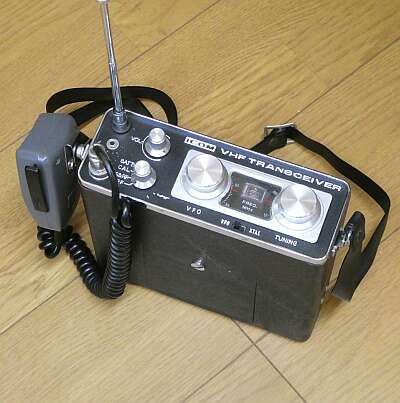

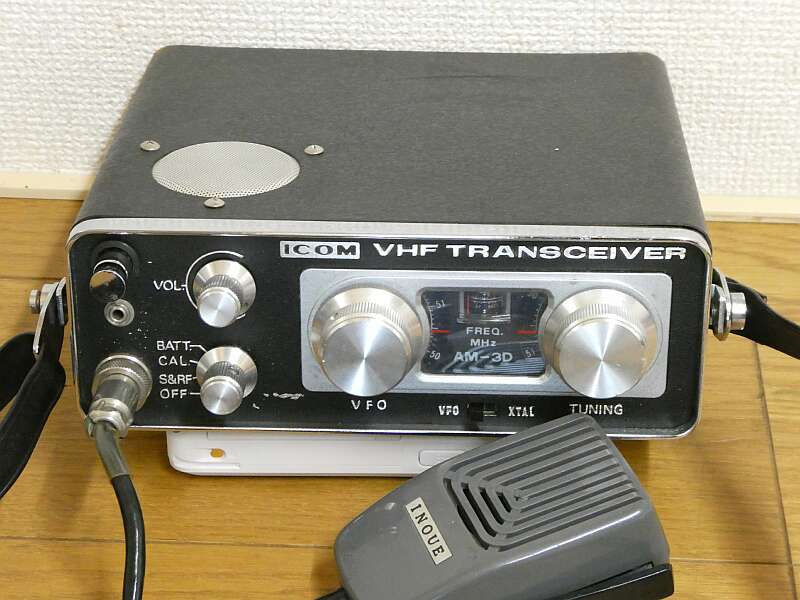

井上電機製作所（現ＩＣＯＭ）より発売になった、５０帯ＡＭ／ＦＭ １Ｗ 携帯型トランシーバです
ＦＤＡＭ-３の改良モデルとして、１９７１年に発売されたもの
恥ずかしながら、そのことを（ＡＭ-３Ｄの存在を）知りませんでした（ＨＦを頑張っていた頃か）
１９６８年発売の、ＦＤＡＭ-３は、もちろん知っていましたが・・・
もしかしたらですが、本機が「ＩＣＯＭ」ブランドを採用した最初の製品かもしれません |
ＦＤＡＭ-３からの改良点
まず、ＶＦＯ安定度の向上
次に、ダイヤル照明の装備（ＶｏＬにＯＮ／ＯＦＦのＳＷが付きました）
この2点が、強調されているようです
細かく見れば、
受信１ｓｔＭｉｘがＴｒからＦＥＴに
１ｓｔＩＦ：２MHｚ台から、５ＭＨｚ台に変更
１ｓｔＩＦから２ｎｄＩＦへの変換ＯＳＣが、ＦＤＡＭ-３ではＭｉｘと同じひとつのＴｒで行っているところが、単独のＯＳＣに
ＲＦ-ＡＧＣ、帰還が変更に
ＶＦＯは、ＦＥＴからＴｒに
ＡＦパワー段が、ＴｒからＩＣへ
等々、設計変更が行われています |
 |
本機の構成
受信は、１ｓｔＩＦ：５ＭＨｚ台 ２ｎｄＩＦ：４５５ＫＨｚのダブルスーパーヘテロダイン方式
ＦＭの検波は、専用回路を持たず、ＡＭのスロープ検波・・・受信ピークを少しずらして受信する方法で復調します
送信は、
５０．５０ＭＨｚクリスタル１個を内蔵
ＶＦＯは、１２．５ＭＨｚ台、４逓倍して使います
ＡＭ：コレクター変調と、ＦＭ：可変リアクタンス周波数変調を切り替えます
送受とも、５０〜５４ＭＨｚの４ＭＨｚをフルカバーします
|
|
|

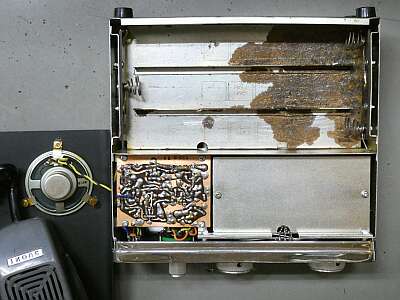

内部、電池収納側
電池液漏れの跡が痛々しい・・・
見えている基板は、受信部 |
 |

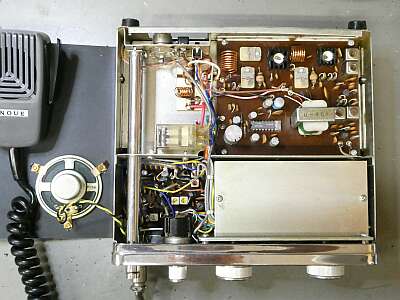

内部
スピーカー内蔵側
シールドされているのは、ＶＦＯ/ＯＳＣ部、受信ＲＦ-Ｍｉｘ部
その上の大きな基板は、送受兼用のＡＦ部と、送信ＲＦ部
ＡＦ段はＩＣ化されています（μＰＣ２０Ｃ）
シールド左は、受信部（２ｍｄＩＦ以降） |
 |

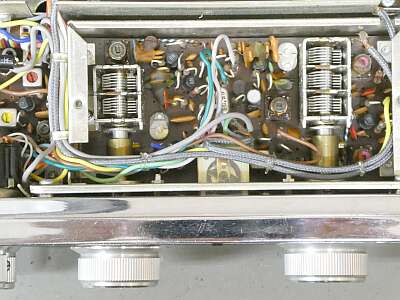

シールド板を外してＶＦＯ/ＯＳＣ部、受信ＲＦ-Ｍｉｘ部の様子
中央に、送信用５０．５ＭＨｚのクリスタルが見えます
３連ＶＣが受信用ＯＳＣ
２つのステーターは、受信ＲＦ同調に使用されています
|
 |

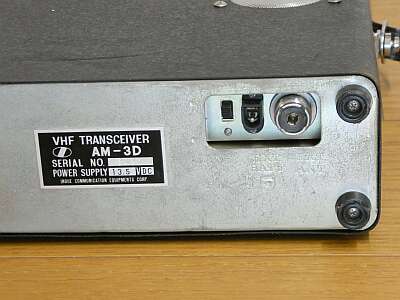

リアパネルです
ＡＭ−ＦＭモード切替は、送信に有効
外部電源
芯マイナス・・・要注意です |
|
お決まりのスペックチェックです
送信パワー
５０〜５３MHｚは、１Ｗ強 ５３〜５４ＭＨｚは、０．８Ｗ程度
受信感度
ＡＭ １μＶ入力時、３０％変調ＯＮ／ＯＦＦで、Ｓ／Ｎ１２ｄｂ
ＦＭ １μＶ入力時、７．５ＫＨｚデビエーション変調ＯＮ／ＯＦＦで、Ｓ／Ｎ１５ｄｂ
スペックは、
ＡＭ １μＶ入力時、３０％変調ＯＮ／ＯＦＦで、Ｓ／Ｎ１０ｄｂ以上ですので、クリアしています
ＦＭについては、簡易検波のためでしょう、スペックに記載がありません |
