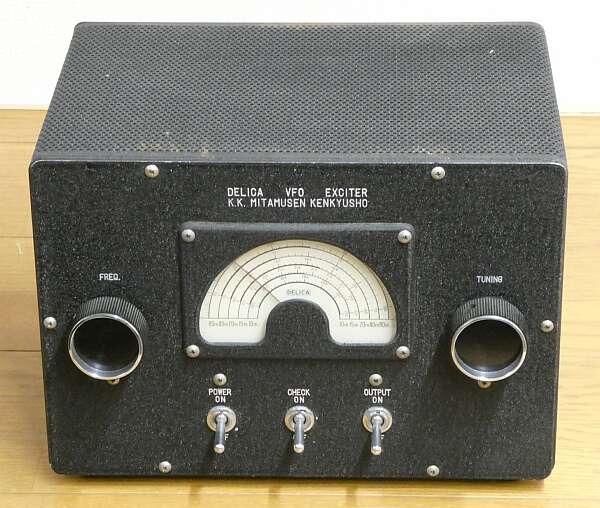

昭和３０年代初期に用意されたＶＦＯです
当時、デリカ（三田無線研究所）から、３．５／７ＭＨｚ帯２バンド送信機の用意がありました
電力増幅器と称せられ、変調器、電源も用意されていました
この電力増幅器のエキサイターが本機となります
１９６０年（昭和３５年）のＣＱ誌には、広告の掲載あります
６ＡＧ７クラスの水晶発振器か、このエキサイターを用意すれば送信機完成、とあります
８０７ 電力増幅器 ８０７ 変調器 いずれもＫｉｔ価格で ￥５，７５０
本機ですが、やはりＫｉｔ価格で￥４，９５０ とあります
１９６０年 大卒初任給平均が ￥１３，０００ の時です |
型式の用意は無いようです ダイヤル照明もありません

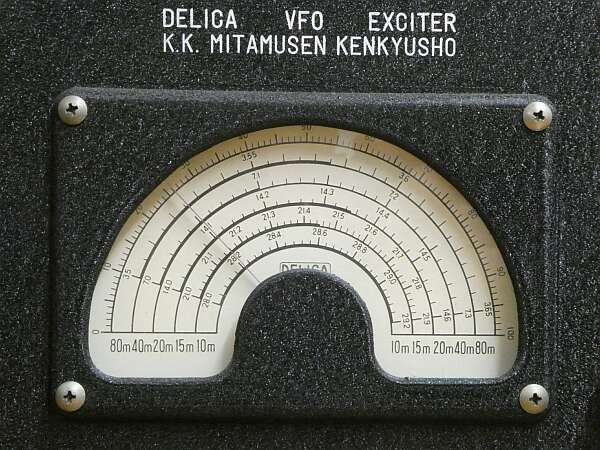

３．５ＭＨｚ帯にあっては、リードアウト５ＫＨｚです |
|
| うんちくは、創業者である茨木悟氏（Ｊ１ＦＱ／Ｊ２ＩＨ）の記事が、ＣＱ誌ほか多くありますので、そちらを探してお読みいただくのが良いと思います |
|
 |

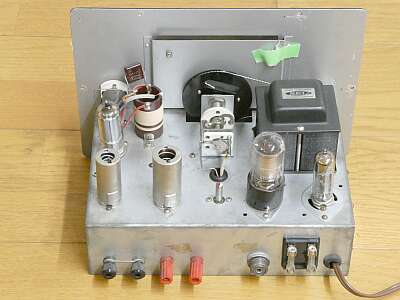

シャーシ上面です
養生テープは、ダイヤル糸を引っ張っていたスプリングを無くさないよう張り付けているもの
スプリングを使用しなくても十分なテンションで糸を張っています
整流管、定電圧放電管（ＧＴベース）を含む、５球構成です |
 |

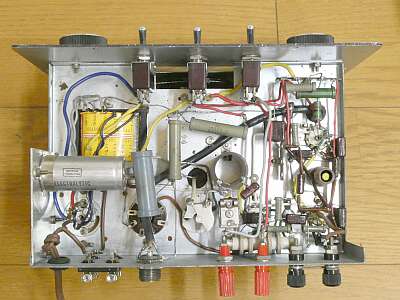

シャーシ下面
キットを組み立てたものでしょう |
 |

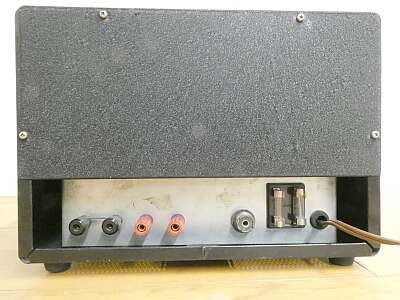

リア・パネルです
ヒューズホルダは裸（ケースの内側に収まっていますので、安全といえば安全かも）
２本の片方は予備です
ショートされている黒の陸式ターミナルは、バッファ管のカソード／シャーシ管を結んでいます
赤のジョンソンターミナルは、フロントパネルにあるOUT PUTスイッチに並列に引き出されたものです
いずれも外部からの制御用でしょう
Ｍ-Ｊは、ＶＦＯ（エキサイター）出力 |
| 基本発振周波数は、１．７３MHｚ〜１．８５ＭＨｚのようです |
|
入手した時点で、ダイヤル糸が切れていましたので、ここは修復しました
使う目的もないので、通電はしてみましたが、それ以上のチェックはしていません |
|
