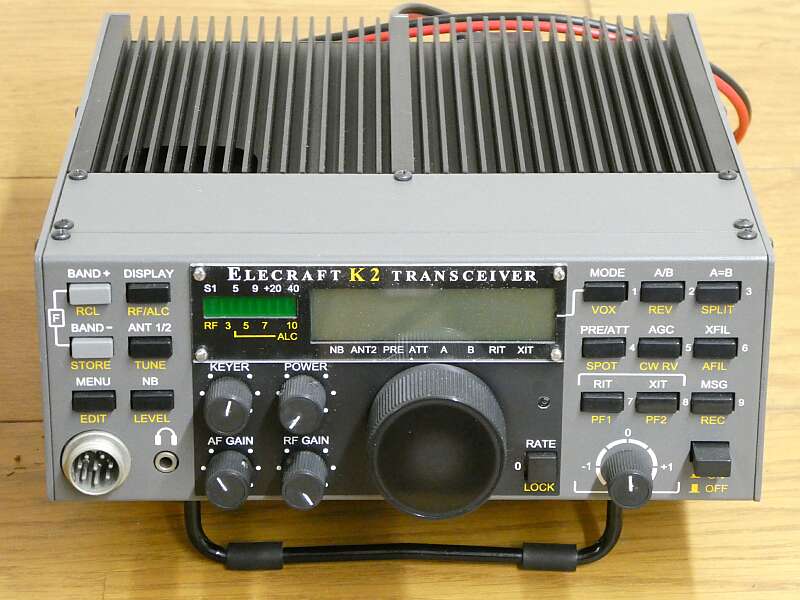

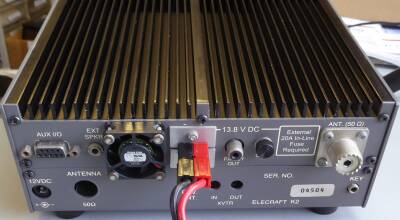

リアビューです
本機ですが、アンテナチューナーユニットは搭載していません
１００Ｗモデルですので、ＤＣケーブルの接続コネクタ部は、ファイナルユニットにあり、ケーブルもそれなりに太いものを使用します（２０Ａに耐えなくては）
冷却用に、小型のスケールファンが取り付けられています |
 |

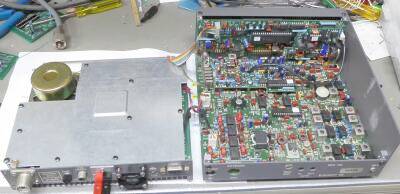

上蓋を外し、上シャーシ（１００Ｗファイナル部）を横にかわした状態
本機は１００Ｗ機で、かわした部分はファイナルユニット／上蓋です
おしりが見えているように、大きめのスピーカーが取り付いています |
 |

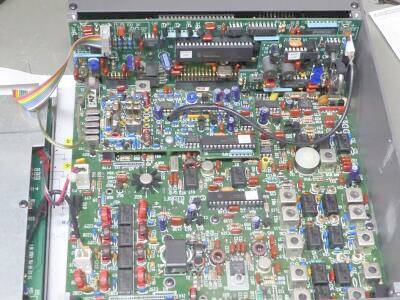

上蓋を外し、上シャーシ（１００Ｗファイナル部）を横にかわした状態で、後ろ側からメイン基板を写しています
上がフロントパネルの裏側ということになります |
 |

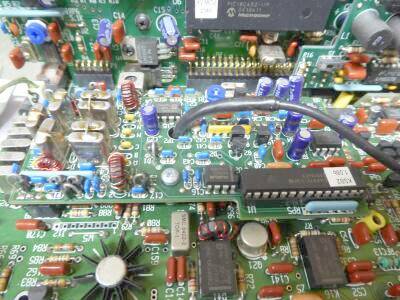

ごちゃごちゃして見づらいかもしれませんが、オプションのＳＳＢユニットのアップです
メインボードの上にドーターボードのように乗っかります
ユニット左端に、７ポール・クリスタルフィルタが見えます
ＣＷの７ポールフィルタは帯域幅可変（２００−２０００Ｈｚ）
ＳＳＢ用は、２．２ＫＨｚ固定帯域幅です |
 |

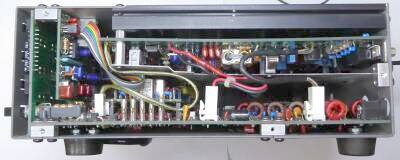

横から見ると、このように多段に上手に組み立てられています
きっとＣＡＤのおかげ・・・ |
|
パワーコントロールは素晴らしく、ほぼ設定どおりのＲＦ出力になります
０．５Ｗ、５Ｗなど、ＱＲＰ電力としてそのまま記して問題ない値です（最大１１１Ｗまで設定可能）
受信もたいへん静か、消費電力も、ＴＯＰの写真の状態で、０．５Ａ弱です
ハイスペックマシンを常用されている方でも、ちょっと使ってみようかと思えるようなマシンに思います |
