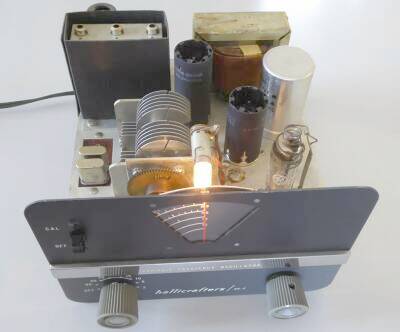

機械的には決して丈夫そうにありません
が、すべてアルミ素材で作られています
左に見える水晶が、バンド切り替え用のもので、５０ＭＨｚ帯用と、１４４ＭＨｚ帯用のものがオプションとなっています

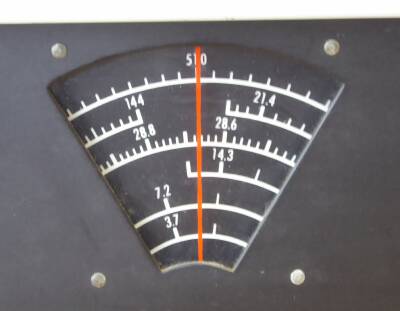

チューニングですが、おおよそ1回転２５ＫＨｚ
３．５/７ＭＨｚバンドにおいては、この条件は変わりません
| １４ＭＨｚ帯 |
７ＭＨｚ帯 ｘ２ |
| ２１ＭＨｚ帯 |
７ＭＨｚ帯 ｘ３ |
| ２８ＭＨｚ帯 |
７ＭＨｚ帯 ｘ４ |
| ５０ＭＨｚ帯 |
８ＭＨｚ帯 ｘ６ |
| １４４ＭＨｚ帯 |
８ＭＨｚ帯 ｘ１６ |
|
 |

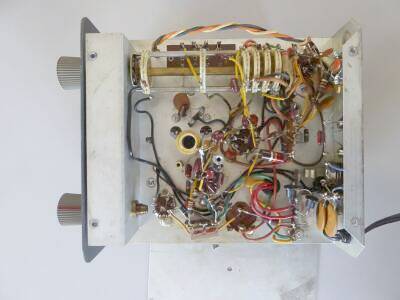

シャーシ下面
非常にコンパクトです
シールド板（底板）を外して写しています

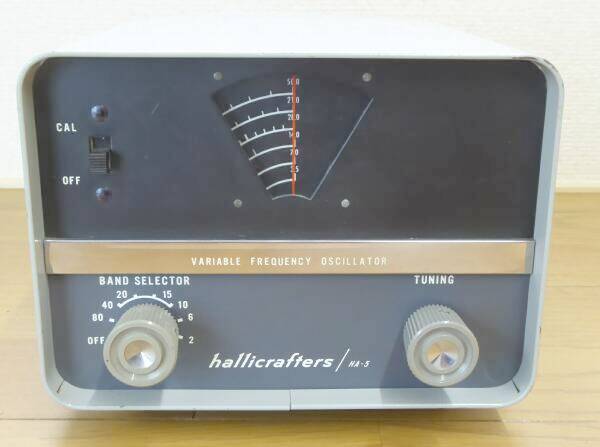

ケースと二重シールド構造
出力は、ＨＦとＶＨＦの２系統で、いずれもハイインピーダンス出力です
|
 |

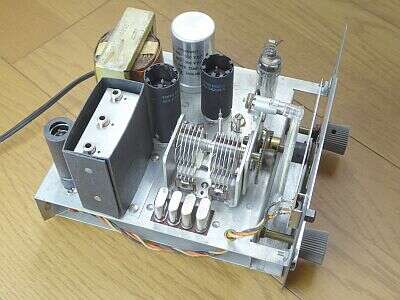

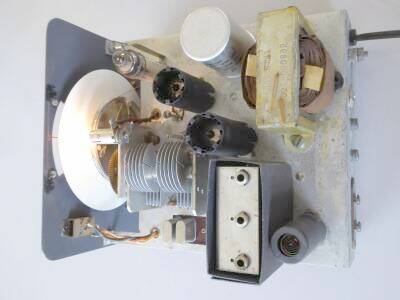

シャーシ上面
黒く囲われている部分は、プリミックス出力同調コイルです
キャリブレーション用に、外部端子が付いています（内臓のＳＷででも可能）
ここを使ってＣＷ送信もできそうです
|
|
当時の日本はといえば、ＴＲＩＯ ＶＦＯ-１が標準 メーカー品というだけで、高根の花だったかも知れません
筐体サイズは全然デカいのですが、発振回路あるいは構造は全く異なります
ＡＭ時代のＶＦＯと、ＳＳＢ時代のＶＦＯ・・・大げさに言えば、これくらいの違い、差があります
この時代は、それだけＵＳの技術が進んでいたということで、そのＵＳの技術に追いつけ追い越せといった我が国をあげての目標がＵＳであった時代です |
