まずはベース電源の見直しです
本受信機は、ＡＦ段以外は、ＤＣ９Ｖ動作です
この９Ｖは、オリジナルではツェナーダイオードで得てあります
ここは、三端子レギュレータの出番でしょう
オリジナルの電源基板の上に、蛇の目基板で簡単に組み込みました（元の基板上に、スペーサで浮かして取り付けています） |
|
 |
実用に供するために、この時代の無線機への取り組みが必要な一番のテーマ、それはＶＦＯの安定化です（本受信機は、２ＭＨｚ台のそれも２００ＫＨｚカバーのＶＦＯですから、そうそう大きなドリフトはありませんが）
ここまで、Ａｔｌａｓ、ＳＷＡＮとＧＢ製のＸ−Ｌｏｃｋを使ってきましたが、今回は国産 エフアールラジオ製のキットを使ってみることにしました
扱いに慣れていないせいもあって、当初レベル決めに苦心しましたが、中電力パワートランジスタ１石のバッファアンプをＶＦＯ出力との間に入れることで、この受信機への組み込みにおいても、問題なく成果が得られることが分かりました
このバッファアンプですが、ＤＦＤ２の接続（ＨＦＯ）にも役立ちました（２組作って内蔵） |
 |

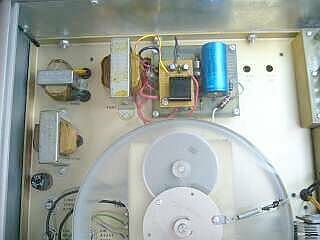

実際に、基板を装着したところ
IF基板とＲＦコイルパック群の間のシールド板に貼り付けボスを使って固定しました
エフアールラジオ・キットに付属のものは、中心を止めるもので、このような角を固定するような取付には向きません
この写真に写っているように、リアパネルにはスペアのＲＣＡジャックが３つありますので、ＤFＤ２への信号（ＢＦＯ、ＶＦＯ、ＨＦＯ）引き出しについては、そのまま利用できそうです（とてもありがたい！） |
 |
ＶＦＯ周り（メイン基板とは別に対応が必要）

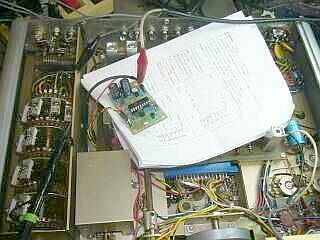

左側に立って見える小さな蛇の目基板
ＶＦＯ発振コイルに糊付けしています！
この基板上に、メイン基板から電圧変化で容量を可変して発振周波数をコントロールするダイオードと接続コンデンサなどが乗っています（黄黒の線でメイン基板に接続）

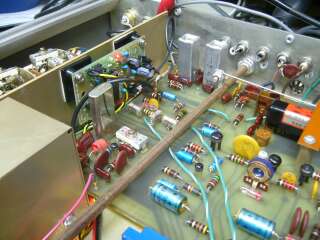

右側に裏返しに見えるＣＡＮ型のトランジスタが、必要に迫られ追加したバッファアンプです
他に、抵抗２個、コンデンサ２個だけの簡単なものですが、これで必要なＶＦＯ出力レベルを得ることができました（同じ回路のものをＨＥＴ出力にも用意してＤＦＤ２に接続しています） |
|
 |

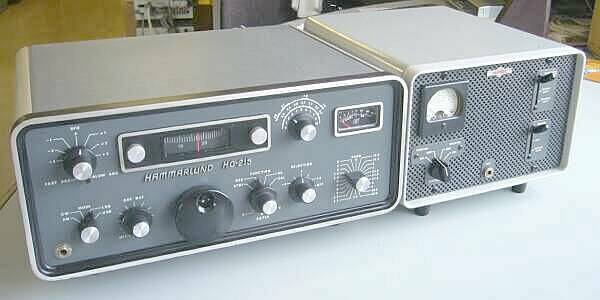

突然ですが、３１２B４の登場です
３．２〜４Ωのスピーカー（箱入り）を探しましたが、なかなか手頃なものが見つかりません
そこで同じ時代の他社製品に目を付けました

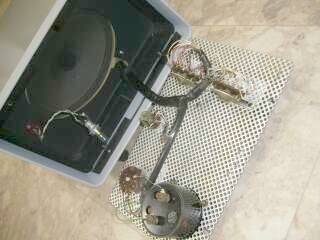

左写真は、オリジナルのフロントパネルを外したところです
メーターとファンクションSWの間にスペースが、そしてスピーカーとパネルの間にもファンクションＳＷの奥行き＋のスペースが・・・メーター照明のためにＡＣ６．３Vも来ている・・・そうだ、ここにデジタル周波数表示器を収納しよう！です
素人無線ですから、アマチュアバンドを逸脱しなければ、別にその周波数がどうでなければいけないなどはありませんので、何もデジタル表示が必須と言うことではありません
が、表示があると便利なシーンは時々ありそうですので、興味本位で取り組むことにしました |
 |

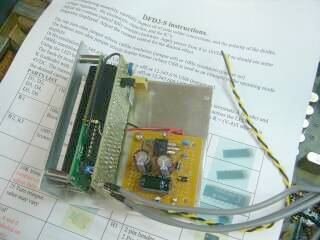

この世界では高名な、ＤＦＤ２キットを組み立てたものです
ベークライトの蛇の目基板は、ＡＣ６．３Ｖから５Ｖの安定した電源を得るために用意したもの
黄黒のケーブルがＡＣ６．３Ｖ入力です
この写真の状態で、３１２Ｂ４のパネル裏に糊付けするつもりです（もちろん液晶表示の窓は切り抜きます）
|
 |
仮に配線して、具体的な動作をさせてみました
バックライト付き液晶表示で、はっきりと読み取ることが出来ます（ＢＦＯを見てますので、モードもきちんと表示します）
※ＤＦＤ２-Ｓ
ＢＦＯを含む全てのオシレータの周波数を計算して、最終の周波数を表示させる本式なもので、今回は、Ｃｏｌｌｉｎｓ用にプログラムされているものを入手しました
オリジナルのＨＦＯ出力ではレベルが低く、７ＭＨｚ帯以上で正常動作が得られませんでしたが、バッファアンプを用意することで２８ＭＨｚバンドまできちんと動作するようになりました（ＶＦＯ安定化の項で前述） |
 |

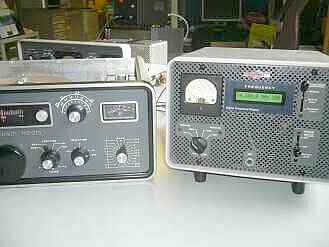

ＤＦＤ２の組み込みを終えた３１２B４は、こんなお顔になりました
動作には、ＡＣ６．３Ｖが必要で、本稼働は３２Ｓ３が入手できてからのお楽しみにとしましょう
ヒータートランスを引っ張り出してきてが、あるかも！？
余談ながら、この改造で一番苦労があったのはフロントパネルへのまとめたケーブルを通しているゴム・ブッシングが外れ、これを元に戻すこと
経年変化で堅くなっているのと、無理なことをしてスピーカーコーンを破らないか・・・このブッシングは外さないように作業をするのが正解！ |
|

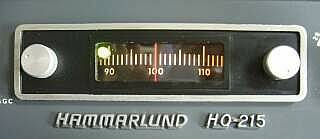

メインダイヤルのフライホイールが
とても目立ちます！ |

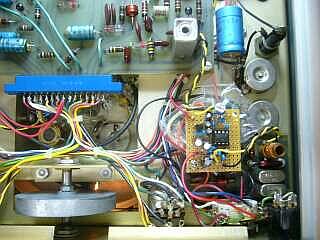

一度使ってみたかったＤＢＭ−ＩＣ ＳＮ１６９１３Ｐ を使った検波回路を組み入れてみました
ＢＦＯ／リング検波の基板の上に、スペーサーで固定している蛇の目基板がそのものです
音質は、なかなか良いと思います
IF入力レベルが高いというか元々のAGCの限界と言うか、強い信号に対してはサチリ気味となり、ついRFゲインを絞りたくなります
検波回路のゲインが上がったと言うことで、その分ＩＦのゲインを落としても良いであろうという勝手な理屈で、ＩＦＴ２個の出力側にＱダンプ抵抗を入れて様子を見ることにしました
ＲＦゲインを絞ったときの残留ノイズが大きい（発振気味に聞こえる）というのもこの方法を採用した理由です
ＢＦＯとＩＦ信号入力、Ｐｉｎ２とＰｉｎ５の使い方ですが、本機ではＰｉｎ２にＢＦＯ信号を入れるのが正解でした（逆の使い方の記事もありますが、ここは信号を入力して良い結果が得られる方を採用するのが良さそうです） |
|
 |

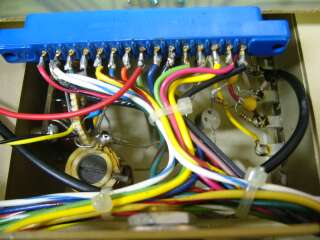

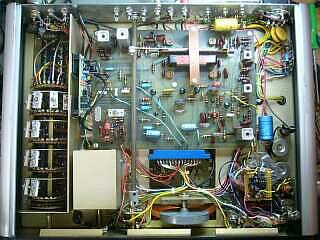

本体ボトムです
外付けカウンター用に、ＢＦＯ、ＶＦＯ、ＨＦＯ各発信出力の取り出し（レベル合わせ）、そしてＶＦＯ安定化策、そして検波回路の変更（基板2枚の追加）ですが、スペースについては十二分に余裕があるため、何かしでかす自由度は高いと言えます
余談
いわゆる真空管パーツを使って、ソリッド・ステートの受信機を作った・・・そんな作りに見えます
１９６７年頃の登場ですから、それなりに最先端だったことでしょう
この作りのおかげで、色々と素人細工が可能にと、ありがたい受信機に思えます |
| Ｃｏｌｌｉｎｓ ３２Ｓ３ 登場 |
 |
ＨＱ−２１５の実用化に向けて、ペアとなる送信機の登場です
この送信機本体を入手する時点で、電源をどうしようか考えました
５１６Ｆ−２／純正電源装置を一緒に入手すれば、それはそれでＯＫなのですが、そうでなくても管球式無線機がたくさんあり、それぞれに電源が付いていますので、ここでまた電源を増やすのもどうかと思い、お財布具合もあって新たな電源の入手は見送りました（ここで整流管の登場もないかな、という思いもありました）
手持ちの電源装置の中で、高圧８００Ｖが出ているのは、ＳＷＡＮ１１７ＸＣでしたが、ひとつ問題はヒーターが１２．６Ｖである点です
また、Ｃｏｌｌｉｎｓでは（ＤＲＡＫＥも）、バイアス調整回路は電源装置側にあります
そこで６．３V１０Ａヒーター・トランスと、バイアス調整回路を組み込んだ中間電源装置を用意することにしました

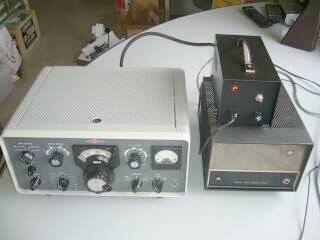

ＳＷＡＮ１１７ＸＣの上に写っている「黒い箱」がそのもので、３２Ｓ３の電源SWに呼応して自身と１１７ＸＣの電源を入り切りするよう、パワーリレーを内蔵しています
ついでに中圧（２７５V）を少し下げる抵抗器も内蔵しました

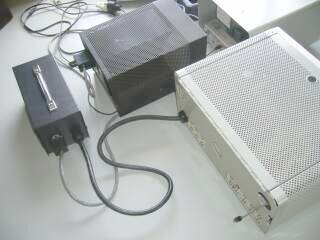

実際の接続は、左写真のように １１７ＸＣ → 中間電源 → ３２Ｓ３ へとなります
こうすることで、回路そのもの、あるいはコネクタ配線など１１７ＸＣオリジナルを何ら変更することなく他の装置に利用することができます（今回の場合、ＳＷＡＮ５００と３２Ｓ３にそのまま差し替えて使用できます）
３２Ｓ３の背面（写真下側）に出て見えるケーブル／コネクタは、受信機からのＨＦＯを取り入れるためのものです（今回、３２Ｓ３唯一の改造） |
 |
|
 |
３２Ｓ３から、６．３Ｖ電源の供給を受けることが出来ましたので、３１２Ｂ４に内蔵したＤＦＤ２／周波数表示についても、きちんと動作が得られるようになりました |
 |
３１２Ｂ４

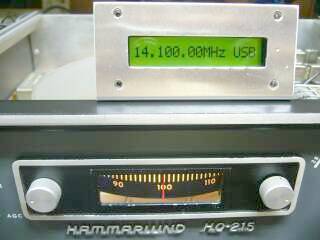

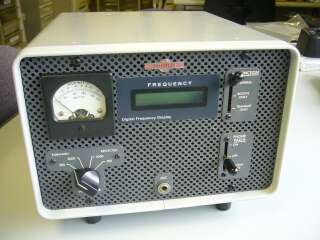

ＤＦＤ２を組み込んだフロントパネルのアップです
光の当たり具合で、写真写りが気になりますが、１４．１００．０ＭＨｚ ＵＳＢ を表示しています
こちらの本来の機能についても、この便に本気で点検しました
パワー計測については、全く問題なし
スピーカーは、経年変化でダンパー（コーン・エッジ）が弱まっている感じがしましたので、手持ちのスピーカー（３１２Ｂ用ということで、その昔入手していた新品スピーカー・ユニット）に交換しました
メーターの照明ランプも切れていたので、こちらも交換しました |
|
 |
余談／３２Ｓ３
全体的に綺麗ではあったのですが、唯一メーターフェイスの日焼けが気になります（左写真）
パーツで新品のメーターフェイスを入手して交換しました（まだ入手できるところが素晴らしい！）
さて、この交換

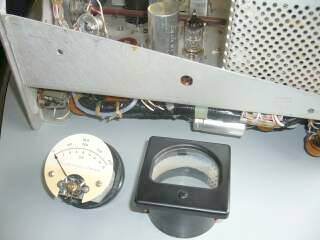

メータの取り外しがなかなか大変！
最初、最近のメータ同様に飾りパネルが外れるのかと思ったら大違い
メーターそのものを取り外して、メーター裏側より分解する必要がありました
このメーターそのもののパネルからの取り外し／再取り付けが、少々困難を伴う作業になります |
|
さて、今回の実用化に向けた一番のお題
この企画当初からテーマであった各オシレータのレベルについて
ＶＦＯについては、周波数表示用に組み込んだバッファンプ出力で、ほぼ規定の動作を行うことが分かりました
ＨＦＯについては、全くレベルが追いつきません
どうしようか考えた結果、３２Ｓ３のＨＦＯ用 Ｖ１２ ６ＣＢ６をバッファアンプとして使えるように、オリジナルの水晶発振子への接続は無視して、受信機からのＨＦＯ信号を受け入れるよう、一点だけ改造しました
この結果、ＶＦＯ同様、先の周波数表示用に組み込んだバッファアンプ出力で、問題なく規定の出力が得られるようになりました
結局のところ、ＨＱ−２１５のＶＦＯとＨＦＯ出力２系統それぞれに、バッファアンプを用意することにしました
トランシーブ Ｆ誤差について
僅かではありますが、送受信ぴったしにはなりません
数十Ｈｚ・・・実用上問題はないかなと思える程度ではありますが、差異があります
よく見ると、同じＣｏｌｌｉｎｓメカフィル（Ｆ４５５ＦＡ２１）を使っているのに、ＢＦＯの周波数が異なります
３２Ｓ３ ４５３．６５／４５６．３５ＫＨｚ
ＨＱ−２１５ ４５３．６３／４５６．３３ＫＨｚ
以上、おおよそ形になってきましたので、近々ｏｎ−ａｉｒして実践テストとしたいと思います |
