| Ｈａｌｌｉｃｒａｆｔｅｒｓ ＨＴ-３２ | |||
 |
|||

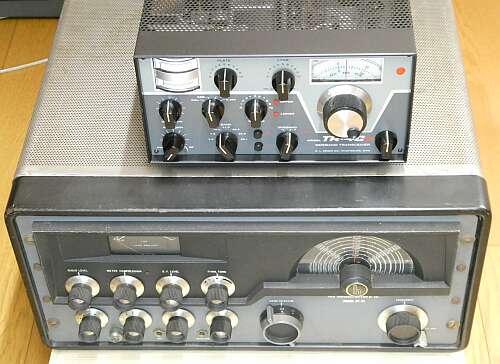

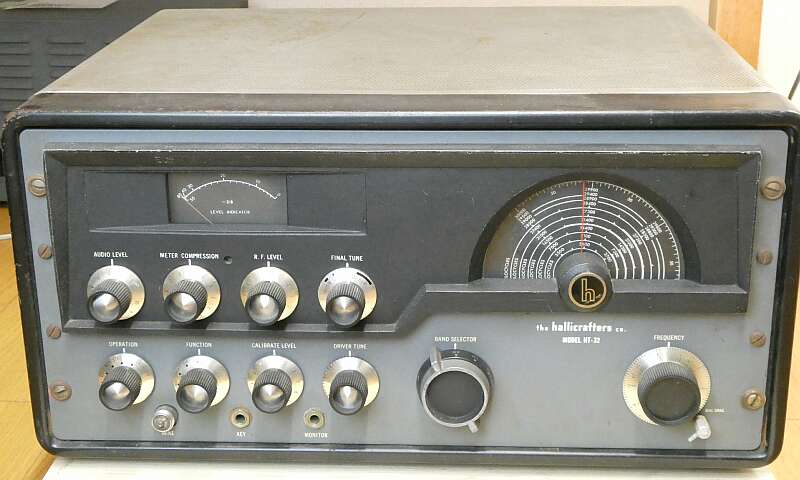

| ハリクラフターズ社 ＨＴ-３２ ８０〜１０ｍ ＡＭ／ＣＷ／ＳＳＢ アマチュアバンド専用送信機です 相方の受信機としては、ＳＸ-１００やＳＸ-１０１などとのセットを意識した送信機です いずれも大型で、重量級の製品です ５０８Ｗ ２６０Ｈ ４３２Ｄ 重量は、約４０Ｋｇあります １９５７年発売の初代です ＳＳＢ／ＣＷ １００Ｗ ＡＭ（ＤＳＢ）１７〜２５Ｗという仕様のようです 発売当初の価格は、＄６７５ という情報があります |
|||
ＩＦ：９ＭＨｚ ＶＦＯ：５．０−５．５MHｚ ３．５／１４ＭＨｚ帯は、ヘテロダイン用クリスタルは使用しません、そのまま差し引き ｏｒ 加算です ＩＦ：９ＭＨｚを作り出す、本機の方法について キャリア周波数は、４．９５ＭＨｚ ここでＤＳＢを生成・・・ＡＭはそのまま クリスタルフィルタを採用して５０ｄｂ以上のキャリアの減衰、不要サイドバンド抑圧を得たＵＳＢを生成 これに対し、４．０５ＭＨｚか１３．９５ＭＨｚのクリスタルオシレータを使って、９ＭＨｚのＵＳＢ／ＬＳＢを作りだしています 整流管２本、バイアス用整流器を除き、１７本の真空管で構成されています 終段は、オーソドックスな ６１４６ ｘ ２です 終段はπマッチですが、ロード側の「C」は、固定・・・プレートＶＣのみの調整となっています メーター表示は、ＲＦ出力のみです バイアス調整は、ＴＥＳＴポイントが用意されています |
|||
| あまりのヘビー級に、通電して何かをしようという気になりません 半年前のぎっくり腰が、完治していない・・・そのせいもあります ここでは見た目だけのご紹介です |
|||
 |

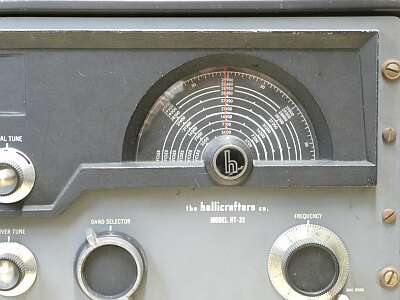

バンド切替＆ＶＦＯ部 左のツマミがバンド切替 右のツマミがＶＦＯダイヤルです 周波数表示は、お得意？の半月（分度器）型で、各バンドごとに目盛ってあります ３．５−２１MHｚ に加え ２６．９−２７．４ＭＨｚ ２８．０−２８．５MHｚ ２８．５−２９．０MHｚ ２９．０−２９．５MHｚ ２９．５−３０．０MHｚ の表示があり、ＶＦＯダイヤル1回転でおおよそ１５KHｚで展開します |
||
 |

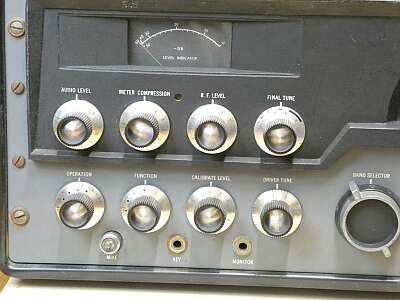

上段右端がプレートＶＣ その下が、ドライブ調整VC モード切替は、下段左から２番目のツマミで行います |
||
 |

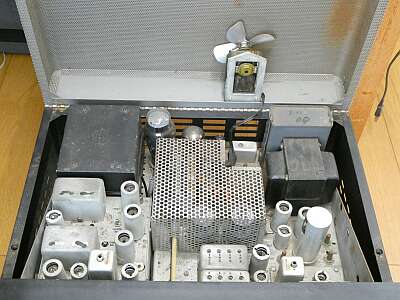

冷却ファンが上蓋に用意されています 上に熱を排気（逃がす）・・・です 左上の黒い物体が電源トランス 右上には、チョークトランスと、その奥は高圧用平滑オイルコンデンサー（１０００V１０μF）が見えます このあたりで年代が想像できます |
||
 |

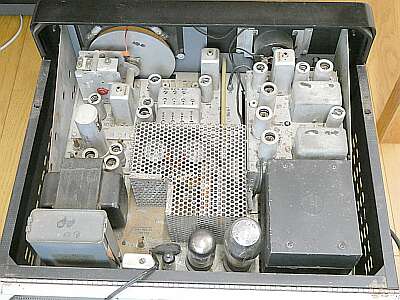

ＶＦＯ部は、左上 ６ＣＢ６ １本による発振です 中央パンチングメタル部分が、終段部です |
||
 |

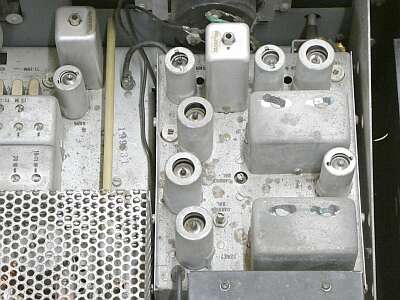

調整で触るなというクリスタル・フィルタ・ユニットが２つあります 調整穴の開いた直方体がふたつ 手前はＤＳＢ、フロントパネルに近い奥が、ＵＳＢ用となっています |
||
 |

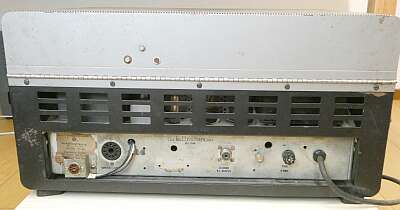

リアパネルの様子 改造が見受けられます |
||
|
|||
