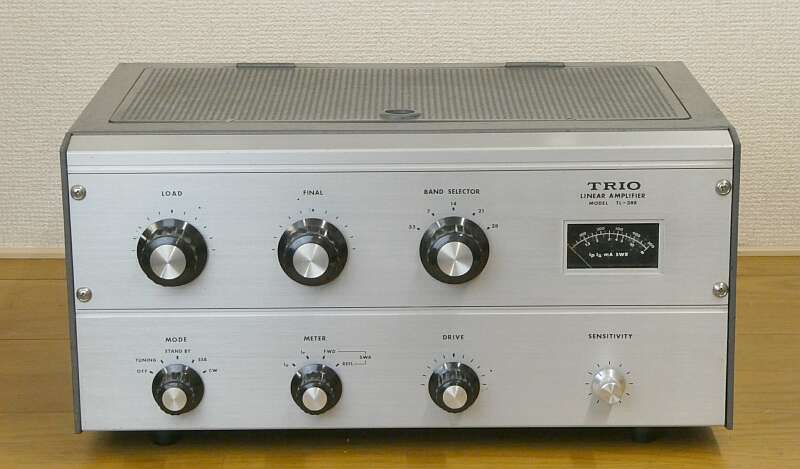

| ＴＲＩＯ ＴＬ-３８８ |
 |
||
| １９６６年に発売されたリニア・アンプです エキサイタとしては、ＴＸｰ３８８Sを意識したもので、標準で入力１０Ｗで出力１００Ｗが得られるものです 終段は、標準でＳ２００１または６１４６が２本、１本増設することで１５０Ｗが得られるようになっています ＧＫ型アンプで、ＡＢ2動作となっています リレーは、入力と出力が別に用意されており、ＡＬＣ、そしてＳＷＲ計も内蔵しています 余談ですが、ＴＸｰ３８８Sは、３．５〜２１MHｚ帯をカバーする４バンド、その一方で本機は３．５〜２８ＭＨｚ帯の５バンドをカバーします ＴＲＩＯ-ＫＥＮＷＯＯＤとしてのリニア・アンプは本機が第１号で、その後 ＴＬ-９１１（６ＬＱ６ｘ５）、ＴＬ-９２２（３-５００Ｚｘ２）、そして最後はＴＬ-９３３（２ＳＫ４１０ｘ１６、２００８年６月で終売）という歴史だったと思います 出力１００Wから１ＫＷまで・・・ |
||
|
|
||
 |

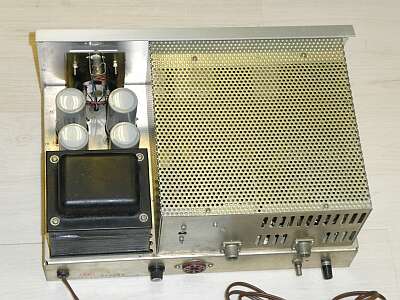

外ケースから取り出すと、このようなお姿です ＲＦデッキ部と電源部 極めてシンプルなレイアウトです 余談ですが、外ケース天板が開く意味はなく、このように外ケースから出さないと真空管の交換もできません（シールド部が開けられない） |
|
 |

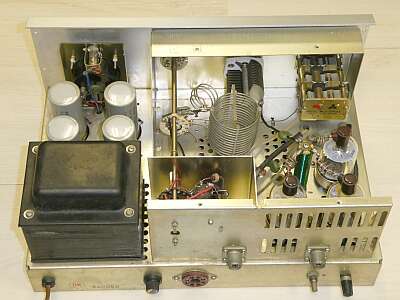

ＲＦデッキのシールドを外すとこのような姿に リアパネル側から写しました 通常のπマッチです |
|
 |

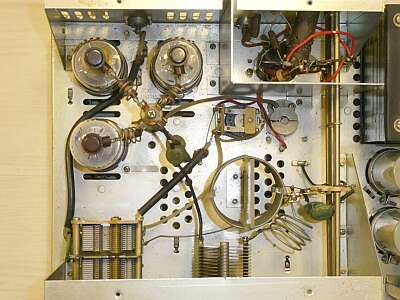

反対方向、フロントパネル側から写しました バンドＳＷの一番奥は、入力側コイルの切替部です |
|
 |

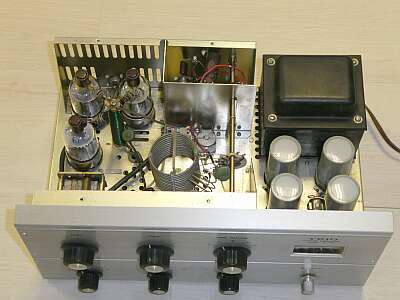

ＲＦデッキのアップです 本機は、６１４６が１本増設され、１５０Ｗモデルに改造されています 非常にゆったりとしたレイアウトとなっています 中和ＶＣの横に見えるのは、アンテナ切替用リレー 右上のシールドで囲われている部分は、入力コイル部 |
|
 |

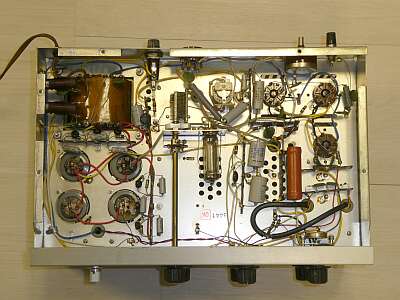

シャーシ底面です 中央に見えるのは、VR150MT/定電圧放電管 ＳＧ電圧の安定化用です Collinsのような２１０Ｖとかいうオーバースペックな加電と違って、定格内の使い方です |
|
 |

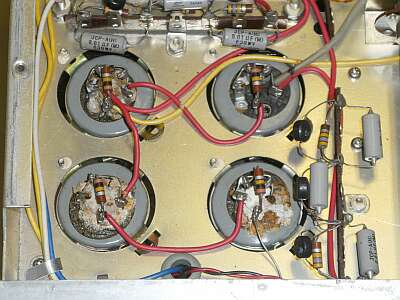

ご多聞に漏れず？高圧平滑用ブロック電解コンデンサがＮＧとなっています（３５０WV ４７μｘ２ が４個） チューブラー型オイルコンデンサも、チェックが必要です |
|
 |

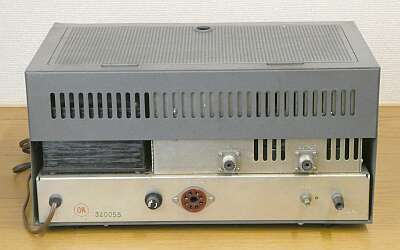

リアパネルの様子 | |
|
|
||
| 入手時点では、思いっきり汚れていましたが、頑張って清掃すると意外ときれいになりました 高圧平滑コンデンサの交換が、本機修復の一丁目一番地のようです |
||
|
|
||
