検出出力が出なくなったBIRD　Sulg　２５０H

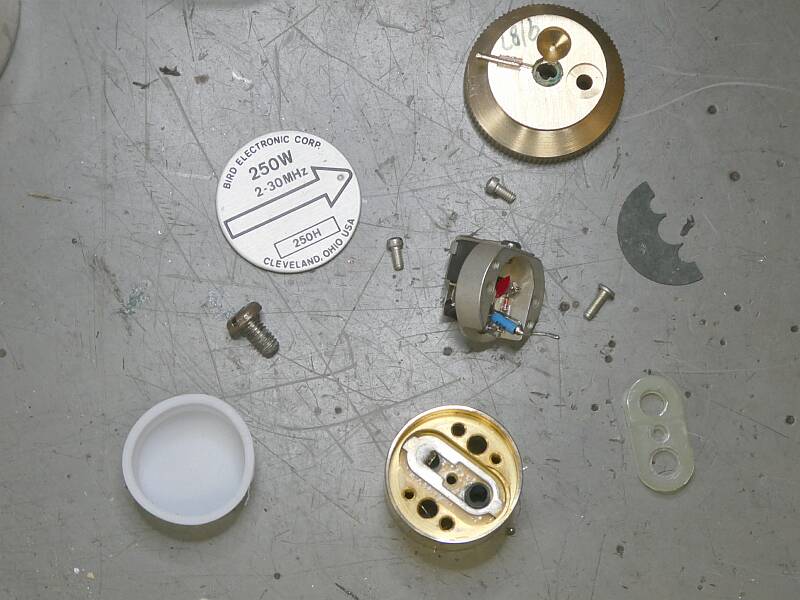

分解してみました
 握りて？銘版の下に、センサ部を固定する大きなマイナス・ネジと、調整用の穴が開いています
絶縁の板は、半固定抵抗のリードがセンサ・ケースにショートすることのないようにするためのもの

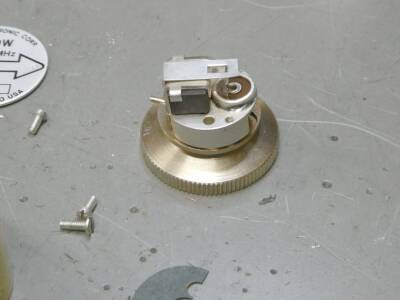

本体を結ぶ接点は、同じ１枚の板です
その板の乗っている金具の裏側に調整用半固定抵抗があります

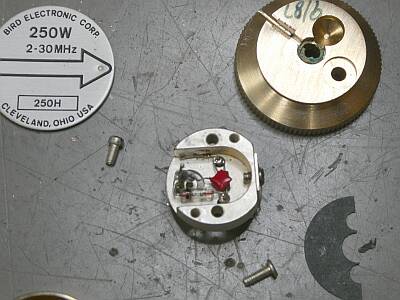

検出ダイオードとバイパスコンデンサ 検出部の横板は、いわば結合コンデンサ
たまに、５０W位を２０W程度に表示することがあるくらいで、ほとんどの場合全くメータが動かない（パワー検出をしない）という２５０Hです
人が作ったものなら、なんとかなるであろうという、いつもの？無謀さで分解をしてみました
見立ては、検出ダイオードが飛んだかな・・・
結果、内部のビスに緩みはあったものの、決定的な問題点は発見できず、途中のテスター・チェックで「おや？」と思った症状はあった（センサ部がケースに繋がったような？））ものの持続しません
仕方がないので、清掃だけ行って組立て直したところ、それなりな動作をするようになりました
他のSlugの表示と比較して、表示が一致するよう内臓の半固定抵抗を調整しました（ほぼ元の位置）
2026.10
