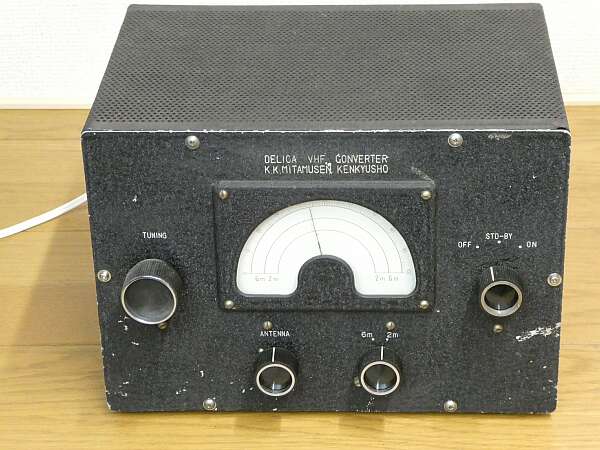

昭和３０年代初期に用意されたＶHFコンバータです
当時、デリカ（三田無線研究所）から、５０／１４４ＭＨｚ帯２バンド送信機の用意がありました
８３２Aを使用したスケルトン構造のものでした
ＶＨＦ帯にＯＮ-ＡＩＲする方は、まだまだ少ない時代だったと思います
５０／１４４ＭＨｚ帯を７ＭＨｚに変換します
本機ですが、Ｋｉｔ価格で￥４，９００ とあります
１９６３年 大卒初任給平均が ￥１６，０００ の頃です |

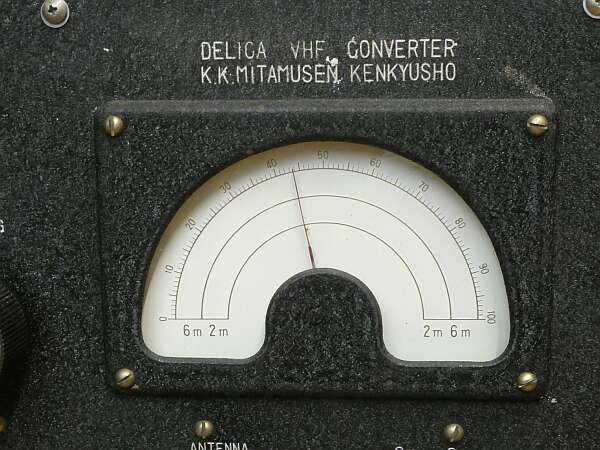

ご覧のように周波数目盛りはありません、ユーザーが自分で描く？ |
|
うんちくは、創業者である茨木悟氏（Ｊ１ＦＱ／Ｊ２ＩＨ）の記事が、ＣＱ誌ほか多くありますので、そちらを探してお読みいただくのが良いと思います
こちらで手掛けてみた様子は、ＴＲＩＯ ９Ｒ-５９＋ＤＥＬＩＣＡ のページでご紹介しています
表記価格については、その時期によって異なります（確認した時期の広告から引用しています） |
|
 |

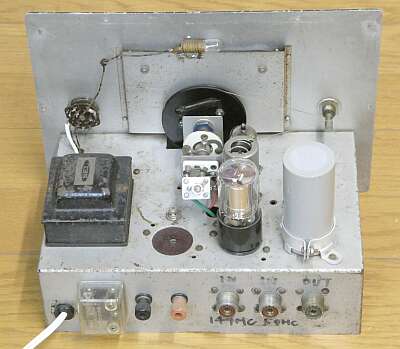

シャーシ上面です
定電圧放電管（ＧＴベース）を含む３球構成
Ｂ電圧の整流は、シリコン・ダイオードの採用です |
 |

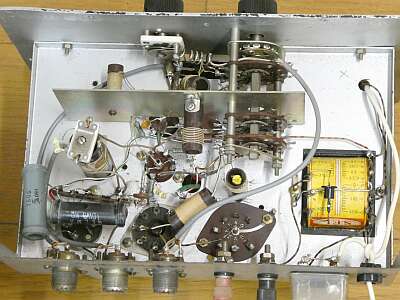

シャーシ下面
キットを組み立てたものでしょう
|
 |

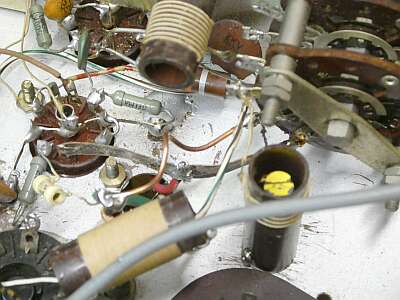

中央の少しひねられた銅線
これが、１４４ＭＨｚ帯受信のための発振コイルです
あまり高い周波数まではついてきませんでした |
 |

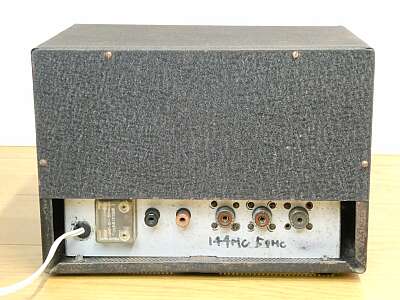

リア・パネルです
ヒューズホルダはカバー付き
ＡＮＴ入出力は同軸ケーブルを意識
Ｍ-Ｒが採用されています
整流管からダイオードへの変更など、初期の製品ではないかもしれません |
|
|
