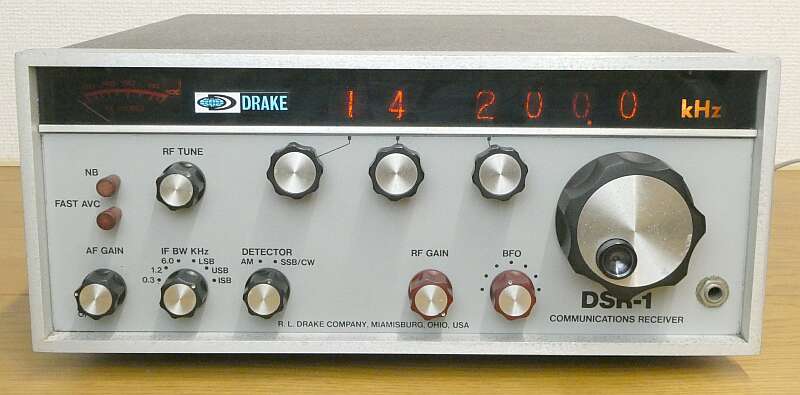

| ＤＲＡＫＥ ＤＳＲ-１ | ||||||||||||||||||||||||||||||||||||||||||||||||

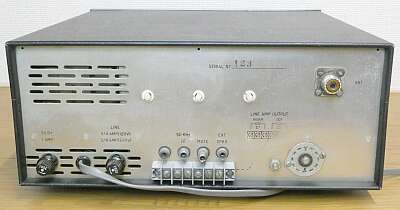

| 多分ですが、１９７２年の発売ではなかろうかと思います １０ＫＨｚから３０ＭＨｚまでをカバーする受信機です 一般的な業務用受信機同様に、音声ラインは２系統用意されています 本機では、２ｎｄＩＦ以降、スピーカーを鳴らす側と、６００Ωのライン出力とは、検波・ラインアンプまで別系統です 本機の発売価格は？？ １９７７年のＤＲＡＫＥカタログでは、後継機 ＤＳＲ-２が、＄２９５０ 当時のレートは ＄１＝￥２４０ でした ブロックダイアグラムや回路図で見るＤＳＲ-１とＤＳＲ-２の違いについてですが、大きくは変わっていないように思われます 見た目の違いは、フロントパネルにスタンバイのSWが増えたくらい・・・SWが垢抜けしたものに変わっています リアパネルのヒューズホルダが一つ減っています（５Vラインのヒューズホルダが無くなっている） |
||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
| １０KHｚから１０ＭＨｚまでは、トリプルスーパーヘテロダイン方式（第三ＩＦ５０ＫＨｚ） 一度２５．０５ＭＨｚに変換、いわゆるアップコンバージョンです ここで１４ＫＨｚ巾のフィルタ（今でいうルーフィングフィルタ）を通過し、５．０５ＭＨｚの第二ＩＦへ １０ＭＨｚから３０ＭＨｚまでは、第一ＩＦ ５．０５ＭＨｚに変換 ５．０５ＭＨｚＩＦのトップには、クリスタル２枚による１０ＫＨｚ巾のフィルタが採用されています そしてＮＢ回路を通り、ＵＳＢ／ＬＳＢ（２．４ＫＨｚ巾）、６ＫＨｚ巾、１．２ＫＨｚ巾、３００Ｈｚ巾の合計5個のクリスタルフィルタが採用され、ここを通過 ３００Ｈｚ巾のフィルタ使用時にはフィルタアンプが用意されています ここから更に５０ＫＨｚ第二ＩＦに変換され、検波されます いわゆるダブルコンバージョン構成です ＩＳＢ用にと、この５．０５MHｚクリスタルフィルタ以降、IF-検波-AFアンプと信号系は別系統で処理してあります ＲＦ部においては、周波数を細かく分けて同調を取るように・・・Ｈｉ-Ｑを目指してあります ０．５MHｚ～１０ＭＨｚの間においては、ＲＦ-ＴＵＮＥ（手動調整ダイヤル）の用意があります 周波数表示は、ニキシー菅・・・点灯する数字によって奥行きに変化が生じ、写真でみると明るさが変わって見えますね サイズは、３４０Ｗ ｘ １４０Ｈ ｘ ３８０Ｄ 重量は約７．７Ｋｇ です |
||||||||||||||||||||||||||||||||||||||||||||||||
| この手の受信機では、１KHｚまではダイヤル（サムホイールＳＷや、ＵｐＤｏｗｎＳＷなど）でセットし、１００Ｈｚ台以下はクラリファイアよろしくアナログダイヤルでというパターンが少なくありません が、本機は１００ＫＨｚ台はＶＦＯです（４０５０ＫＨｚ～４１５０ＫＨｚの自励発振） 我々にとって、運用面では扱いやすい構造です 余談ですが、ナローフィルタを選択した場合、可変ＢＦＯは必須です（ちゃんと用意があります！） スピーカーも内蔵・・・・下ケースに下向きに結構大型のスピーカーが用意されています |
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
現品は、御年５０歳オーバーと思われますので、通電しているうちに色々な症状（トラブル）が現れてきます 今回は、大きく３つのトラブルに遭遇・・・でした １．電源 ２．VCO周辺 ３．感度が今一つ 入手当初の状態は、周波数表示は正常だが、実際の受信は不安定 聞こえたり聞こえなかったり、聞こえても不安定・・・ そのまましばらく放置していました しばらくぶりに通電すると、あれあれ何とか普通に受信できています（感度はイマイチな状態） 周波数切替SWの接触というか、受信できるように合わせる？という安定受信のコツが必要な状況です そうこうしていると、ここまで問題のなかった周波数表示がおかしくなりました そして、全く受信できなくなりました（電源ONした時点で一瞬受信できるがダイヤルをスイープする感じで聞こえなくなります） ここからが本気のリバイバル作戦です（長いレースの始まりとなりました） |
||||||||||||||||||||||||||||||||||||||||||||||||
 |

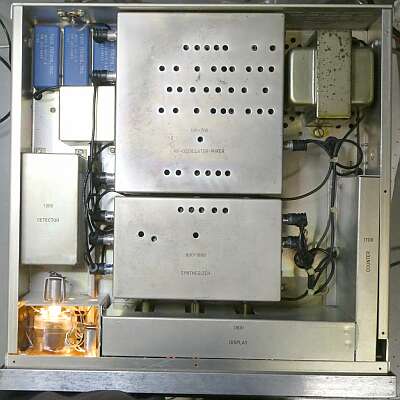

シャーシ上面 上蓋を開けたところです |
|||||||||||||||||||||||||||||||||||||||||||||||
 |
更にシールドケースを取り去ると | |||||||||||||||||||||||||||||||||||||||||||||||
 |
角度を変えてリア側からフロント側を 左基板はカウンターユニット 正面はディスプレイユニットです |
|||||||||||||||||||||||||||||||||||||||||||||||
 |

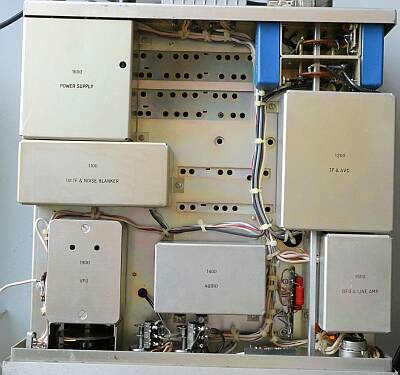

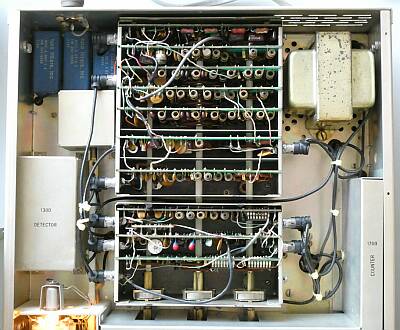

シャーシ底面 各ブロックは、厳重にシールドしてあります 中央のスペース スピーカーが下ケースに取り付けられており、そのスペースです |
|||||||||||||||||||||||||||||||||||||||||||||||
 |

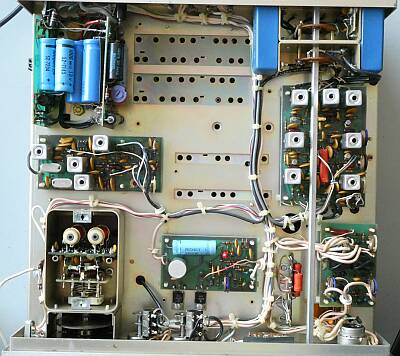

シャーシ底面 全てのシールド板を取り外して写しています ここではクリスタルフィルタ２個見えていますが、上面に３個、計５個搭載です 搭載されているクリスタルフィルタ（-6ｄｂ） １．AM ６KHz巾 ２．LSB ２.４KHz巾 ３．USB ２.４KHｚ巾 ４．ＳＳＢ・ＲＴＴＹ １.２KHｚ巾 ５．ＣＷ 300Ｈｚ巾 いずれもシェープファクタ２以下の優秀なものです |
|||||||||||||||||||||||||||||||||||||||||||||||
 |

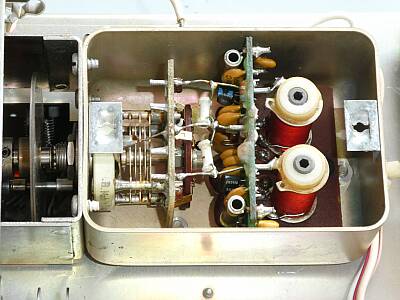

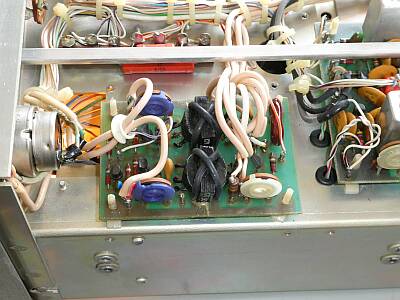

こちらがVFO部のアップです ジャンクション型のFETでなぜか2個の同じ発振回路 回路を見たら何やら切替SWが・・・？？ VFOは、１００KHｚカバー ４．０５ＭＨｚ～４．１５ＭＨｚを発振します |
|||||||||||||||||||||||||||||||||||||||||||||||
 |
こちらは、何か分かります？ 実は、ＢＦＯです ＵＳＢ／ＬＳＢ 2つの発振です ５０ＫＨｚですので、まさにＬＣです |
|||||||||||||||||||||||||||||||||||||||||||||||
 |

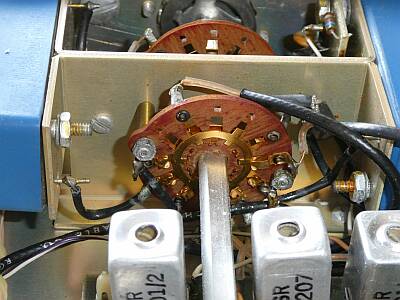

何が素晴らしいか・・・ ロータリーSWは、すべてご覧のように金メッキです が、接触不良が起きていないかといえば、しっかり起きています |
|||||||||||||||||||||||||||||||||||||||||||||||
 |

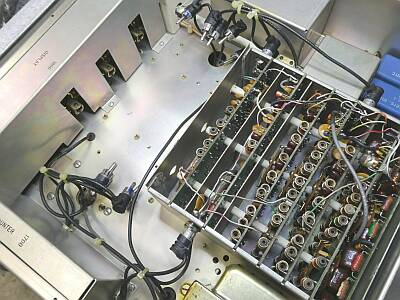

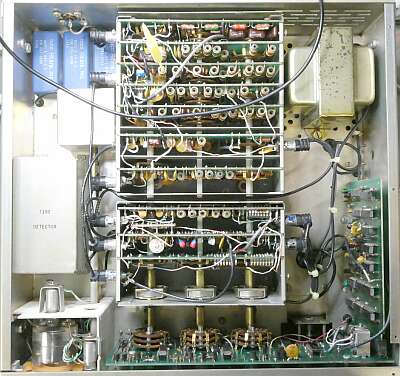

シャーシ上面 故障の原因を探すためシールド板を取り外して写しています 細かく範囲を分けたコイル群が並んでいます |
|||||||||||||||||||||||||||||||||||||||||||||||
 |

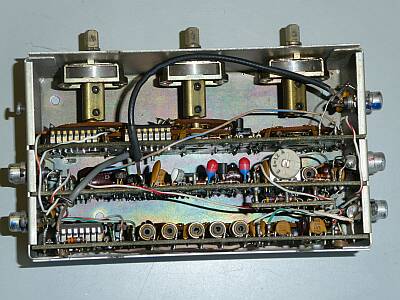

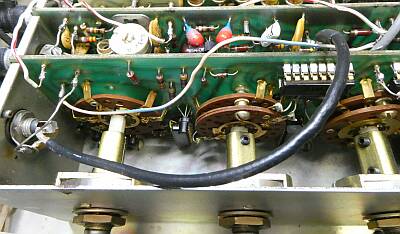

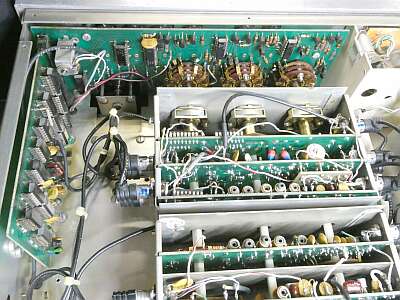

目的の基板を取り出した元の様子です 分解にも順番があります |
|||||||||||||||||||||||||||||||||||||||||||||||
 |
外したこのユニットの真ん中の基板がお目当ての基板 取りだしにくいは、直配線が複数あるは・・・で、見た以上にとても大変な作業が求められます |
|||||||||||||||||||||||||||||||||||||||||||||||
 トラブルⅠ |

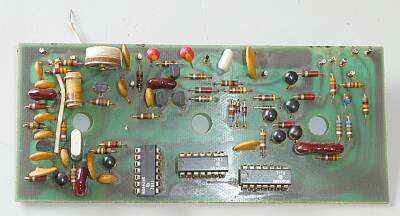

やっとの思いで取り出した基板 「5MHz Standard」と記されている、５MHｚ基準発振回路を含む、いわば発振回路の大元です 周波数カウンターのクロックはもちろん、Ｌｏｗバンド変換用の２０ＭＨｚや、第一ＩＦから第二ＩＦ変換用の５ＭＨｚ、ＢＦＯの５０ＫＨｚ、ＶＣＯコントロールラインの信号などの供給元です ここに見えているトランジスタの１本・・・ＶＣＯコントロール信号に向かう途中のトランジスタのｈｆｅが「０」です 一般に行う導通チェックでは「合格」だったので取り外してチェックしないと気づきません |
|||||||||||||||||||||||||||||||||||||||||||||||
 トラブルⅡ |

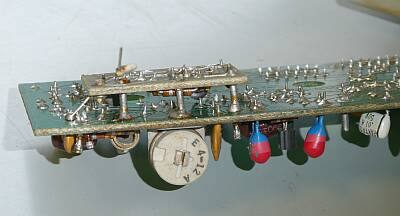

このサブ基板を取り付ける役目も持っている足（スタンド）３本全てが半田割れしていました シールドボックスに振動を与えるとガリガリ動作に変化があったのはここが犯人かも |
|||||||||||||||||||||||||||||||||||||||||||||||
 トラブルⅢ |

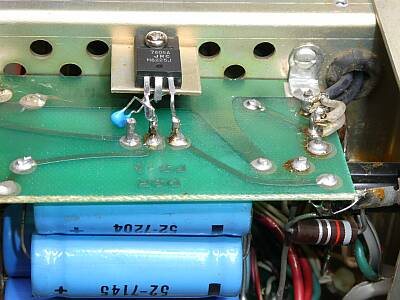

突然周波数表示がおかしくなった原因（もちろん他にも影響はありますが、すぐに目についたのが表示の異常） これは単純にＤＣ５Ｖの電圧が出なくなったことに起因 定電圧回路パワートランジスタのベースに入っているツェナーダイオードがショートしていました この際ですから、ＤＳＲ-２よろしく、５Ｖの三端子レギュレーターに交換し､降圧用に直列に入っていた抵抗（０．８２Ω）をジャンパでショートしました 現状で、最大０．７Ａ程度食っています（直列に入っているヒューズは１A) |
|||||||||||||||||||||||||||||||||||||||||||||||
 トラブルⅣ |
Programmable Divider基板内のＴｒ1本のＢ－Ｅ間がオープン ＰＤ信号取り出しアンプ部です 手持ちのＴｒに交換しました ここまでの対応で、調整によりVCO周囲の動作について、一度はほぼほぼOKとなりました |
|||||||||||||||||||||||||||||||||||||||||||||||
ＶＣＯに関係して ８Ｍ台・・・・８ＭＨｚ帯、１８ＭＨｚ帯、２８ＭＨｚ帯がＬｏｃｋしません 色々やってみたのですが諦めました！ 受信感度について 全体的にゲイン低下・…みたいな状況に陥った感があります オシレータの出力も一定のレベルに収まらず、ちょっとした周波数の違いでゲインが違う（感度が異なる）状況にあります AMにおいて４μV、ＳＳＢにあっては１μＶ程度で、Ｓ／Ｎ１０ｄｂが得られる…これ以上の感度が得られません ここまでのあまりの手間に、適当で止めようかと何度も思ったのですが、ここはスペックを満足することだけを目標に、最後の手段で、ＲＦ増幅段のデュアルゲートＦＥＴのソース抵抗を小さくしました 発振するギリギリまでカットアンドトライです！
１９MHｚ台までは１Ｍ単位以下でＲＦコイルの用意があるが、２０ＭＨｚ帯は一発 きちんと目的の周波数で調整すればスペック以上の感度が得られるが、取説にある２３．５５ＭＨｚでの一発調整であれば、１０ＭＨｚ巾全体を同じ感度でカバーすることはできません また全体について、細かく言えば周波数の違いで感度というか得られる音量に変化があります 最近のマシンでは考えられないような結果ですが、部材の劣化に起因するものは（多分そうかと）、結果を受け入れるしかありません 周波数切替SWも、接点は金メッキの採用ではあるのですが、長年の経過で接触不良というか構造的に不安というか、ここにも起因する問題かもしれません |
||||||||||||||||||||||||||||||||||||||||||||||||

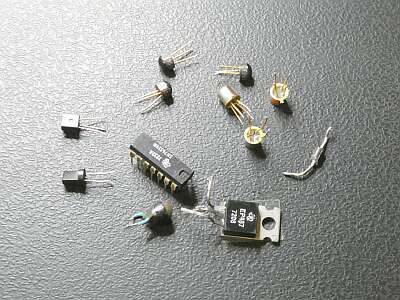

| 古いそれも高度の設計のもので構成する部品も多く、取扱いに慣れていないものにとっては、トラブル対処が大変！ 使用パーツによっては、互換部品を探さないといけないし・・・ 本機はＤＳＲ-１ですが、回路を追うとＤＳＲ-２と同様の部分もあります ということで、ＤＳＲ-２の回路も参考にしました（感度向上策に採用しました） 最後に少し気になるのは、なんとなくＳＳＢ・ＣＷのＳ／Ｎが良くないと思えること（感度計測してもＡＭはスペックを大きくクリアしてもＳＳＢではスペックギリギリとか）、そしてどことなくビートが濁って聞こえる点 ＡＭ受信においては気になりません 使用パーツ・・・コンデンサ類の総点検が必要かもしれません |
||||||||||||||||||||||||||||||||||||||||||||||||
| 2023.06 JA4FUQ | ||||||||||||||||||||||||||||||||||||||||||||||||
