| ＤＲＡＫＥ Ｔ-４Ｘ | |||

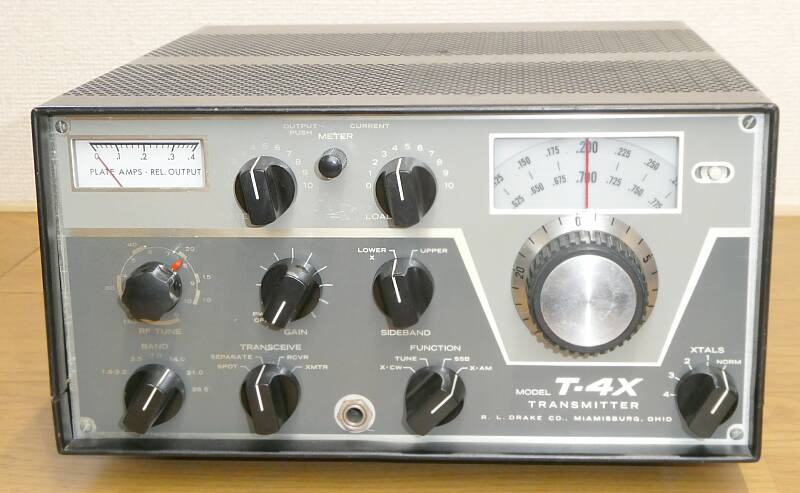

| DRAKEのかなり初期の送信機です この前に T-４ というモデルがありました Ｒ-４Ａという受信機を持っていたので、傍に並べることのできる同時代の送信機として入手しました 多分ですが、Ｒ-４Ａ同様１９６５年頃の発売です |
|||
 |
|||
| １．８〜３０ＭＨｚ（２．３〜３ＭＨｚ、５〜６ＭＨｚ、１０．５〜１２ＭＨｚを除く）をカバーする、ＳＳＢ、ＣＷ、ＡＭ出力１００Ｗの送信機です ＵＳＢ／ＬＳＢのモード切替は、フィルタの切り替え・・・キャリア発振は一つで、周波数読み取りもひとつのカーソルでというＤＲＡＫＥのポリシーは変わりません ファイナル管は、６ＪＢ６ですし、ＰＴＯ素子がトランジスタからＦＥＴに変わったくらいで、この後の-４ＸＢ、-４ＸＣと大きくは変化していません 見た目にはメイン・ダイヤルが大きく変化・・・-４ＸＣモデル、でした（１ＫＨｚ直読ダイヤルに） |
|||
|
|||
 |
|||
 |

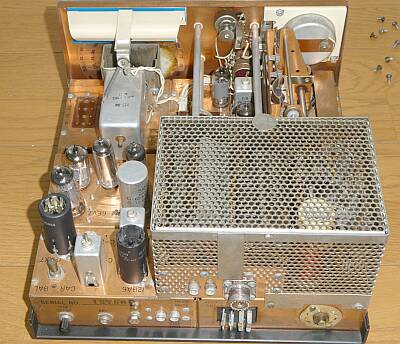

シャーシ上面をリア側から見たもの |
||
 |

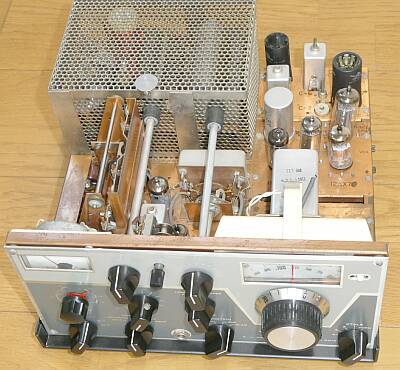

シャーシ上面をフロント側から見たもの トランシーバとは異なり、ＲＦ同調は、スラグチューンです トランシーバは、マチュアバンド専用で、こちらはＶＣによるチューンですので、ゼネカバかどうかで仕組みを切り分けているようです |
||
 |

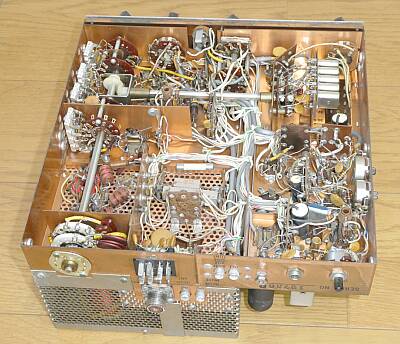

シャーシ底面です | ||
 |

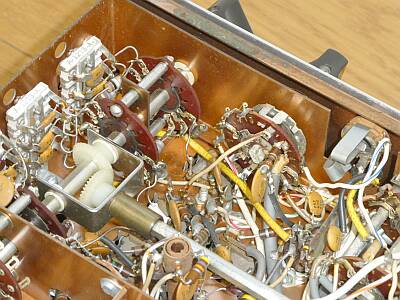

今回修理をあきらめたＳＷ部 ＶＦＯモード選択ＳＷ（トランシーブＳＷ）の前面ウェハ（回転する部分）が破損していました 全く送信できません 新スプリアス規定に則った計測を進めている中で、ＤＲＡＫＥ製品にあっては、帯域外領域スプリアスが規定値をクリアできなかったので、本機も本気で修理する元気がなくなりました |
||
| いつもなら、それなりの動作をするところまで面倒を見るところですが、今回は破損が機構部品であること、実際の運用には堪えないであろうとということで、お飾り状態でオシマイとします | |||
| 2022.05 JA4FUQ | |||
