ＥＣ-１Ａは、家庭用ラジオの標準的で平凡な、日本でいうトランスレスのシングルスーパーヘテロダイン構成になっており、いわゆる５球スーパーにＢＦＯ発振管を追加した６球式です
スピーカーも内蔵された軽量の受信機です
サイズは、２９８W　１９８H　２０２D　　重量は、約４．９Kg　です

ＢＣ帯から３０ＭＨｚを３バンドでカバーします
１．５５０ＫＨｚ－２ＭＨｚ
２．２ＭＨｚ－８MHｚ
３．８ＭＨｚ－３０ＭＨｚ
発売は、ハリクラフターズ社からです

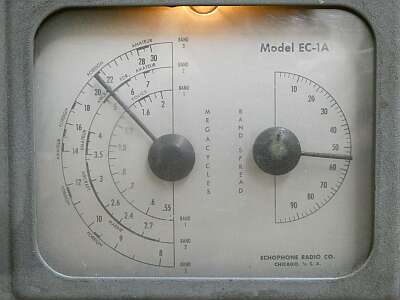

バンドスプレッド用ＶＣは、メインＶＣと一体・・・糸掛け方式で左右のツマミで駆動します
一体型２軸ＶＣに直接指針を取り付るこの方式は、後のＳ-３８シリーズにつながる特徴的な半月（分度器？）２つのダイヤルが生まれ、その後多くの日本メーカーからも模倣した製品が作られました

使用している真空管も、当時のアメリカの一般的なラインアップになっています
１９４２年から１９４６年にかけて販売されたＥＣ-１の後継機です
ＥＣ-１ですが、１９３５年にエコーフォン・ラジオ社がハリクラフターズ社に合併されて以来数年ぶりに、エコーフォンのブランドが市場に復活したことになります
このＥＣ-１Ａは、第二次大戦直後の１９４６年初頭頃に発売開始されたＥＣ-１の後継機です
ここでも、ハリクラフターズ社の名前を表に出してはいません
価格は、＄２９．９５だったようです（ＥＣ-１から低価格化を図ったようです）

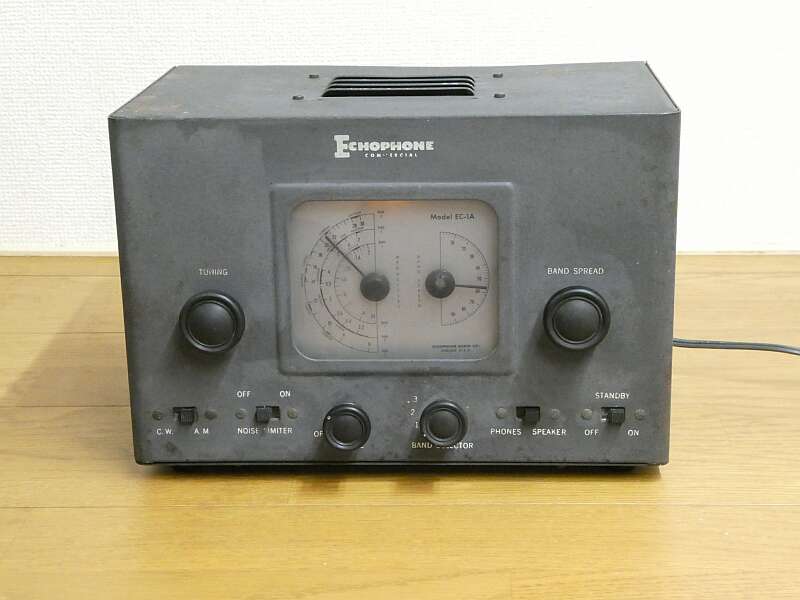

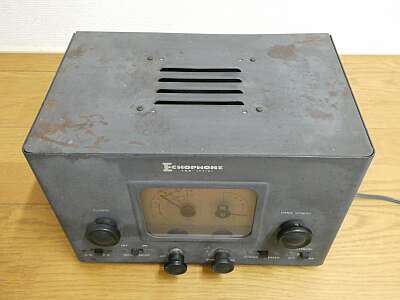

大型のスピーカーが天板に取り付けられています
結構な迫力ある音量が得られています

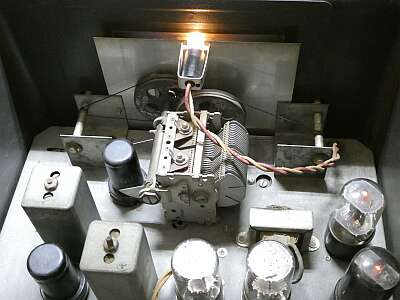

シャーシ上蓋を取り外した様子です

本機ですが、ＧＴ菅６球で構成するトランスレスの５球スーパー＋ＢＦＯです
１２ＳＡ７（周波数変換）　１２ＳＫ７(４５５Ｋ-ＩＦ増幅）)　１２ＳＱ７ＧＴ（検波・ＡＦ初段）　１２ＳＱ７ＧＴ（ＢＦＯ／ＡＮＬ）　３５Ｌ６ＧＴ（ＡＦ出力）　３５Ｚ５ＧＴ（整流）

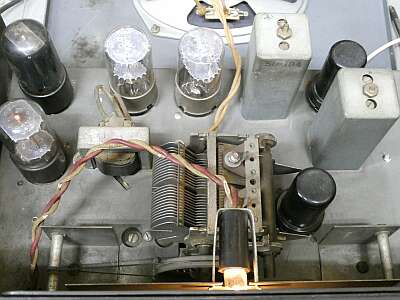

	シャーシ上の様子をリア側からＯＳＣ、Ｍｉｘ管を挟むようにスプレッドＶＣのローターが動きます（上写真でも、お分かりいただけそう）こんな配置で問題が発生しないのは、メタル管のおかげでしょう

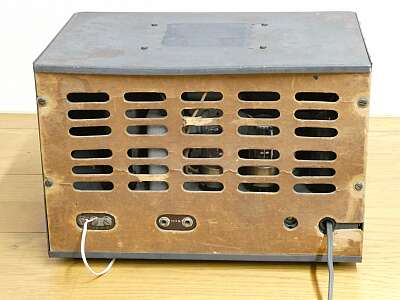

	リアの様子裏蓋を取り外して写していますＡＣケーブルの左に見える穴ＢＦＯの周波数調整用トリマです

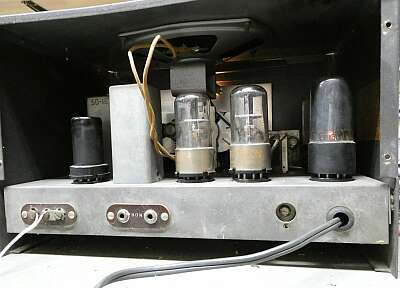

	最終的には、リアはこうなります左からアンテナ接続端子ＰＨｏｎｅ出力ＢＦＯ周波数可変トリマＡＣ入力です

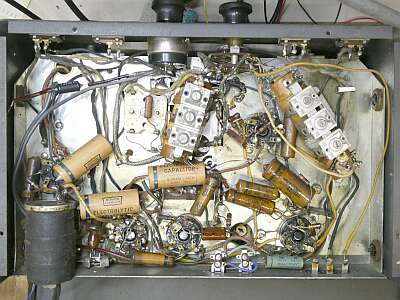

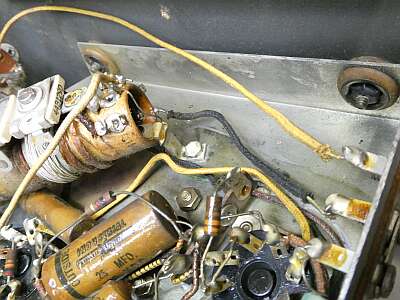

	シャーシ底面部左下のでかい円柱はコンデンサですＡＦパワー管のカソードに入っているもので、これはどこかの修理で？？？今風な小型の電解コンデンサに交換しました
	本機は、トランスレスですシャースは、ACラインの片側がそのまま接続されますケースとはご覧のように、左右４点でシャーシを絶縁させてありますこうしておけば、極性を気にせずに感電が防げます

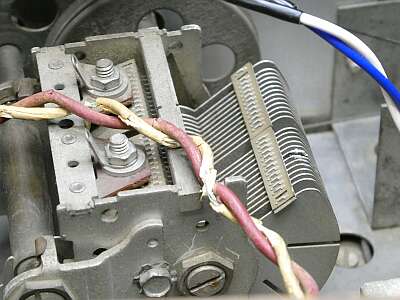

	ＰＬへの配線ケーブルが劣化硬化してボロボロ・・・ＶＣのステーターに接触して、火花が散ってブレーカーが落ちましたステーターは少し溶けています（やすり掛けして補正しています）この劣化した赤白ケーブルは、青白ケーブルに交換しましたこの手の製品は、ブレーカー付きのステップアップトランスを使用して動作させていますので、他に影響は生じません今回の作業中３回、このブレーカーが落ちました！

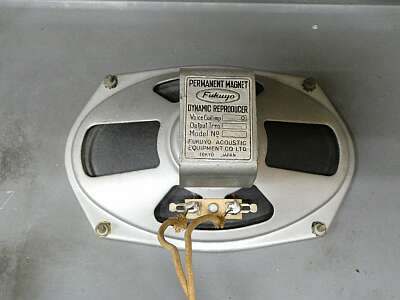

	内蔵されていたスピーカー天板に取り付けられています「ＦＵＫＵＹＯ　ＡＣＯＵＳＴＩＣ」　Ｔｏｋｙｏ　Ｊａｐａｎ　となっています福洋電機・・・後のCORAL音響でしょうか？オリジナルでは無いのかもしれません

折角絶縁してあるはずのケースがシャーシにつながっています
調べたところ、ＡＦ音量調整ＶＲのアース処理に問題を発見、修正しました
Ｈｕｍレベルが高かったので＋Ｂラインに４７μの電解コンデンサを追加しました
ＡＣラインに入っているチューブラコンデンサがパンクしていました
劣化（硬化）のひどいＰＬ接続ケーブルを交換しました
ＡＣケーブルの引き込み部のブッシングが付いていなかったので取付
ＢＦＯ発振周波数が異常に高い・・・発振コイルに並列にＣを追加して４５５ＫＨｚに合わせられるようにしました
８０年近く経った製品ですが、僅か以上の取り組みで、それなりに動作するようになりました
これはこれで驚きです
見た目の劣化は致し方ありません（時の長さを感じられます！）

電源をＯＮすると、ＰＬがだんだん明るく点灯してきて、音が鳴りだします
このレトロな雰囲気も良いです
ＢＣ帯はガンガン聞こえます
短波帯もＡＭ放送は結構感度よく聞くことができます
７ＭＨｚ帯ＳＳＢも、モガモガ良く聞こえますが、ＢＦＯが貧弱です
信号レベルをかなり下げてやらないとまともにビートがかかりません
アマチュア無線向けには、ＣＷ以外現状では実用になりません
