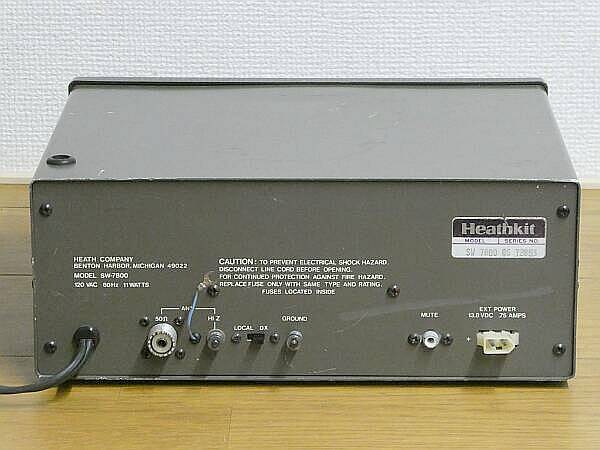

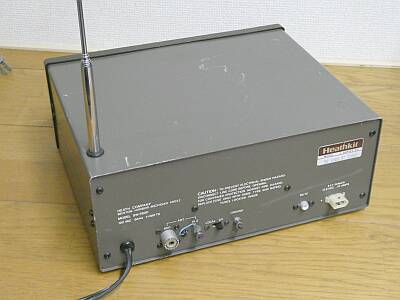

リアパネルも極めてシンプル
外部スピーカーの接続端子もありません（ＭＵＴＥ端子は出ています！）
商用電源もしくはDC13.8Vで運用できます |
 |
元々、ロッド・アンテナが標準で用意があったようですが、入手して時点では付属していませんでした

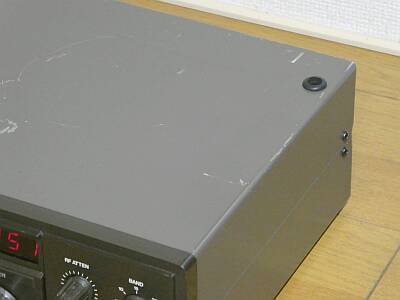

ブッシングだけ天板に残っています
シャーシには、ネジ端子が取り付いています
|
 |
アマチュア無線用の受信機とは異なり、ハイ・インピーダンスのアンテナ（ショート・ワイヤーアンテナや、ロッドアンテナ等）の接続が意識してあります

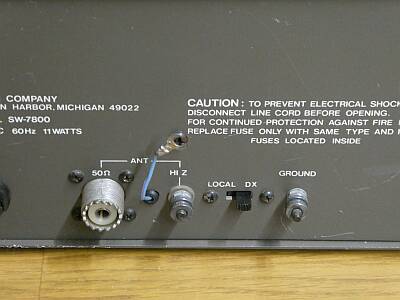

見えている青色の線は、内臓ロッドアンテナからのもので、Hi-Z端子に接続して使用します
５０Ω給電のアンテナの接続は、M型コネクタです |
 |
1200mmという長いロッドアンテナを入手
取付ネジは、ピッタシ
ゴムブッシングのところは無理やりでしたが、アンテナ内臓になりました！
アンテナ切替は、上写真の青線接続の有無です |
 |
底ブタをあけて、シャーシ下面を写しました

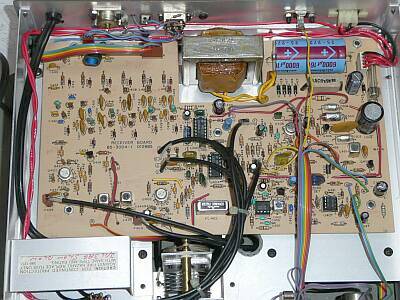

取り付いている１枚の大きな基板はレシーバー・ボードです
左上が、ＲＦ-ＴＯＰのＢＰＦ部
真ん中下には、４５５ＫＨｚセラミックフィルタ
１ｓｔ-Ｍｉｘでは、５０．６０５〜８０．４５５ＭＨｚのオシレータ信号を受けて、５０．４５５ＭＨｚの１ｓｔ-ＩＦに変換し、２ｎｄ-Ｍｉｘで５０．０ＭＨｚのオシレータ信号を受け、４５５ＫＨｚの2ｎｄ-ＩＦに変換、その後検波という流れです
ＢＦＯは、ＬＣ発振で、ＬＳＢの時は、ＴＲスイッチでＣが発振コイルに並列に入るようになっています
ＡＧＣは、オーディオ検出型です |
 |
ＶＦＯの発振周波数は、５．５４５〜６．５４５ＭＨｚです
ＶＦＯ部、ＶＣ周辺のアップです
１／６のバーニア機構＋糸掛けドライブです
メインダイヤル１回転で、おおよそ７５ＫＨｚくらいです
デジタル周波数表示に依存して、ダイヤル・リニアリティなどは、そんなに気にしてはいないようです
周波数表示のデジタル化により、手が抜ける部分でもあります |
 |

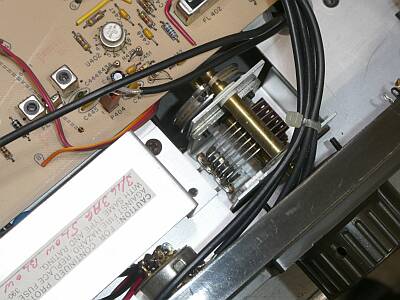

ＶＦＯ減速メカの一つ、糸掛けダイヤル部が見えます
上手に減速機構を構成してあります
フロントパネル側に、１／６減速のバーニア機構が取り付いています

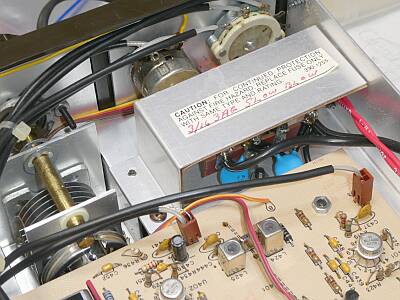

シールド板風に見えるのは、高圧部（ＡＣ１１５Ｖ側）のカバーです
うかつに触ることの無いように、感電防止策です
この辺りは極めて良心的というか、顧客目線かというか、クレーム対策というか・・・ |
 |
上蓋を外してシャーシ上面の様子です

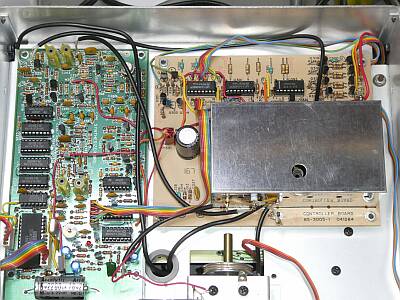

シンセサイザー・ボード（写真左）と、コントロール・ボード（写真右）です
シャーシ下面のレシーバー・ボードと、大きくは３枚の基板で構成されています |
 |

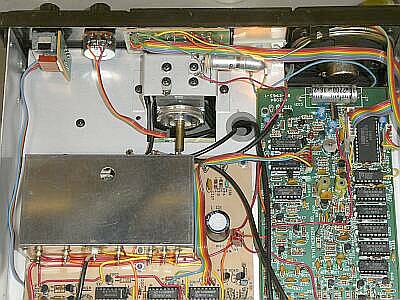

シャーシ上面をリアパネル側から写したものです
フロントパネル裏側の様子が分かります
|
入手時点では、ＳＳＢ／ＣＷが正常に受信できませんでした
ＡＭは正常に受信します
原因は、ＢＦＯの発振停止
ＢＦＯ発振ＴＲをチェックしていたら、突然発振をしました
長期間通電してなかったのか、時々こんな症状に出会います
しばらくテストしましたが、正常動作が続いています |
