| Ｈａｌｌｉｃｒａｆｔｅｒｓ ＨＴ-４４ | |||
 |
|||

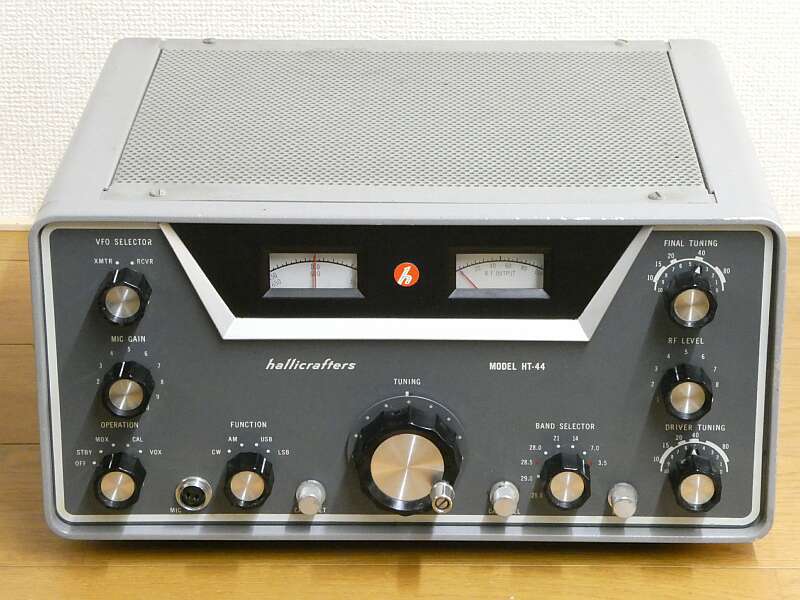

| ハリクラフターズ社 ＨＴ-４４ ８０〜１０ｍ ＡＭ／ＣＷ／ＳＳＢ アマチュアバンド専用送信機です 相方の受信機ＳＸ-１１７と、見間違いそうです 左右対称のパネル・デザイン・・・ＵＳで好まれるようで、一目でＵＳ製品と分かります ＳＸ-１１７という受信機の相方として発売されたものです １９６２年の発売、当時＄３７９．５ という情報があります |
|||
| 本機の構成 受信機ＳＸ-１１７の相方送信機として発売されたものです 高価なフィルターは使用せずＰＳＮ方式を採用 １６５０ＫＨｚのキャリアを採用、ＶＦＯとＭｉｘして、６．０−６．５ＭＨｚのＩＦに ここからヘテロダインクリスタルとＭｉｘして、３．５〜２８ＭＨｚ帯に変換 終段は、６ＤＱ５パラで、ＳＳＢ／ＣＷにおいて入力２００Ｗとなっています（出力１００Ｗ ＰＥＰ） ＡＭについては、２５〜３５Ｗ出力とされています ＡＭは、ＤＳＢ（ダブルサイドバンド）です 周波数関係については、 ２ｎdＩＦまでの受信機ＳＸ-１１７と同じで、共通Ｐａｒｔｓ、Ａｓｓｙが多く採用されています 構造も、同じ・・・見た目も ということで、受信機ＳＸ-１１７と重複する内容については、ここでは省略します |
|||
| 電源の用意が出来ていないので、実稼働のレポートはできません 実稼働の様子については、電源の用意が出来た後とさせていただきます（いつになる？） 純正として、ＰＳ-１５０-１２０というスピーカー内蔵の外部電源の用意がありました 使用されている電源コネクタは、よく目にする１２Ｐ角型ジョンソンコネクタなので、予備のあるＦＰ-２００あたりを活用しようかと思っています |
|||
 |
|||
 |

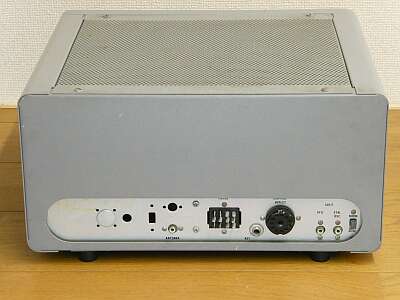

リアパネルです トランシーブに必要な入力（ヘテロダインＯＳＣ、ＶＦＯ）に加え、ヘテロダインＯＳＣを受信機、自分自身のどちらを使うかの切替ＳＷもあります リニアアンプ接続に必要な信号線 外部電源接続コネクタなど配されています ＲＦ出力は、ＲＣＡレセプタクル、Collins等と同じで、ほぼほぼリニアアンプを接続した運用が想定されているようです この時代では普通ですが、ＡＮＴ送受切替リレーは、外部に用意が必要です（参考回路が取説にある） |
||
 |

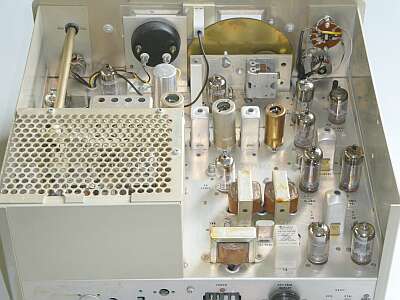

ケースから取り出し、全体を上から写しました ヘテロダイン（バンド）用クリスタルは、デフォルトの状態 ３．５−２１MHｚ帯、２８．５−２９．０ＭＨｚの５個の実装です 受信機ＳＸ-１１７と同じ構成です ＶＦＯ用ＶＣ ステーター１枚だけのＶＣの採用です ＩＦ（６．０−６．５ＭＨｚ）の調整ＶＣは、省略されています |
||
 |

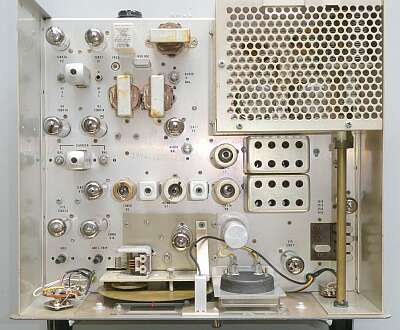

ケースから取り出したシャーシ上面をリア側から写したもの 硬質アルミシャーシの採用で、錆も生ぜず非常に綺麗です 鉄シャーシが普通の国産品とは、一線を画します フィルター方式に比べ、真空管の数が多くなっています（ＰＳＮジェネレータ用） 電源部が外部のため、レイアウトはゆったりして見えます アルミケースと相まって軽量です（約７．２Kg） |
||
 |

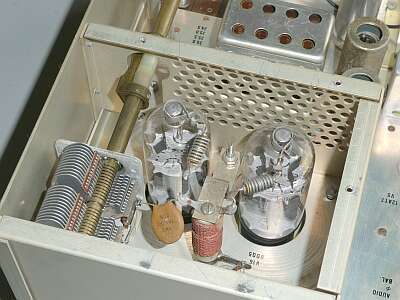

終段部 シールド蓋を外して写しています ６ＤＱ５は、背が高いので、少し沈めてあります タンクコイルがシャーシ下に置かれているため、他に何も写っていません Ｌｏａｄ調整ＶＣも省略してあります（固定Ｃをバンドごとに切り替え） ファイナル調整は、プレート側ＶＣ（バーニア式減速機構あり）のみということになります |
||
 |

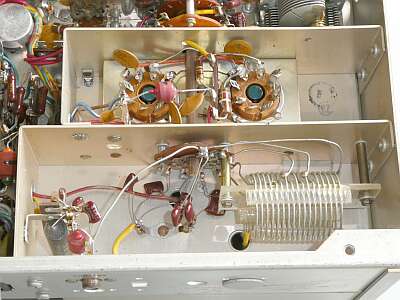

シャーシ下側、ファイナル部の底面です タンクコイルと、各バンドごとに用意された負荷（Ｌｏａｄ）側のＣが見えます 背の高い６ＤＱ５は、このようにしてシャーシ下に取り付けられています |
||
 |

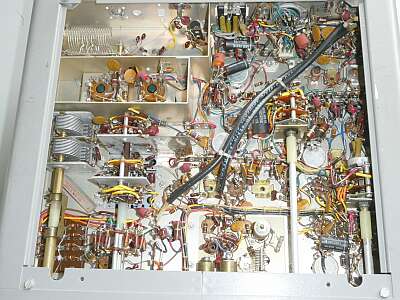

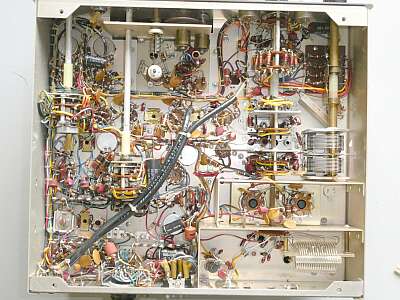

シャーシ下側、全容です | ||
 |
受信機ＳＸ-１１７には無かった、下パネル（底板）の取り外しができる構造になっています 底板が取り外せる方が、都合の良いシーンがあるのでしょう |
||
|
|||
