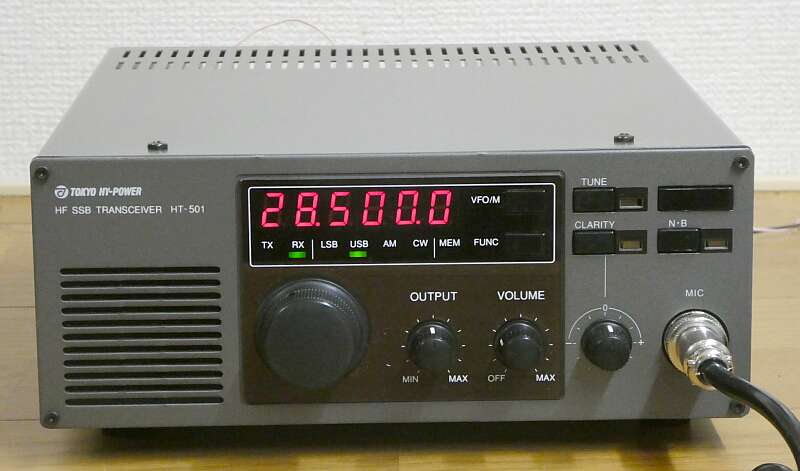

| ＴＯＫＹＯ ＨＹ-ＰＯＷＥＲ ＨＴ-５０１ | ||
 今はなきＴＨＰ(東京ハイパワー）の製品の一つです 社名の通り、送信アンプ製品が中心だった中で、車載機と携帯機をいくつか販売していました 本機は、その中のひとつで、多分ですが２００５年〜２０１０年頃の発売ではないかと思われます 倒産が、２０１３年のことでしたので 国内販売は無かったようで、海外それもマリン用を意識したものと思われます 本機は、２．０ＭＨｚ − ２９．９９ＭＨｚ ゼネカバ送信ができます |
||
| 以下、マニュアルにある仕様です 受信範囲：５００ＫHz − ３０ＭＨｚ 送信範囲：２．０ＭＨｚ − ２９．９９ＭＨｚ ７バンドに分割してカバー モード：ＡＭ、ＣＷ、ＵＳＢ，ＬＳＢ メモリ：５０ＣＨ 周波数制御：１００Ｈｚ、または１ＫＨｚステップ 周波数安定度：±１０ＰＰＭ（−１０〜＋５０℃） アンテナインピーダンス：５０Ω オート・アンテナ・チューナー・オプション（ＡＴ−５０１） 電源：１３．８ＶＤＣ 消費電力：最大 送信６Ａ 受信１．５Ａ サイズ：２１２ｍｍ（W）x ８８ｍｍ（H）x ２３４ｍｍ（D） 重量：４．５Ｋｇ 送信： ＲＦ出力電力：２５W（０〜２５Ｗ可変） スプリアス放射：−５０ｄｂ以下 キャリア抑制：−４０ｄｂ以下 不要なサイドバンド抑制：−５０ｄｂ以下 マイクロホン：６００Ω 受信： 受信方式：ダブル・スーパーヘテロダイン方式 ＭｉｘはＤＢＭを採用 １ｓｔＩＦ：４５．０ＭＨｚ ２ｎｄＩＦ：９．０MHz 感度：−６ｄｂμ（１２ｄｂ ＳＩＮＡＤ） ＳＳＢ／ＣＷ 選択性： ＳＳＢ／ＣＷ：−６ｄｂで、２．２ＫＨｚ −６０ｄｂで、６．０ＫＨｚ ＡＭ：−３ｄｂで、２０ＫＨｚ −６０ｄｂで、１００ＫＨｚ ＡＭ／ＣＷについて、フィルタ・オプションがあったようですが、本機は未搭載です オーディオ出力：２Ｗ以上（８Ω） |
||

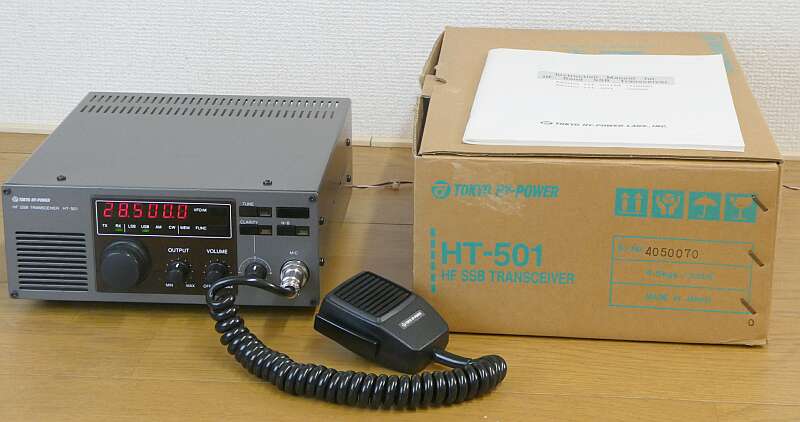

 本機は、未使用品（ＮＯＳ）のようで、開封されていない車載ブラケットやその取付ビス等入ったビニル袋、ＤＣケーブルがありました 取説は、英語と中国語の記載 同じシリーズで、１００Ｗ機があるようです（ＨＴ-５０１Ｍ） |
||
 |

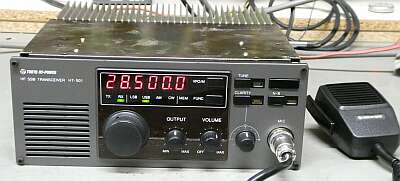

フロントパネル 上蓋を外したところ |
|
 |

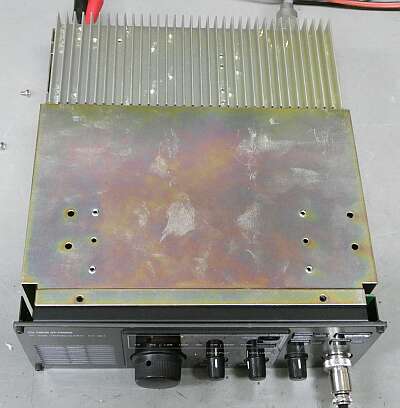

内部上面 上蓋を外した状態です 後ろ１／３は、送信ファイナルのヒートシンクです |
|
 |

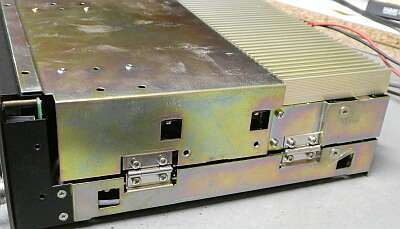

蝶番構造が採用されています | |
 |

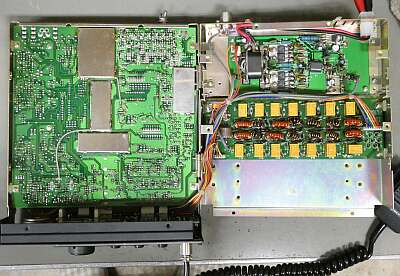

蝶番を起こすとこのようになります 右部分・・・本体上側半分・・・上写真のヒートシンクが見える部分の裏側ですが、こちらは送信ファイナルとフィルタ部です メイン基板は、左部分…本体下側半分ですが、こちらは基板裏面です |
|
 |

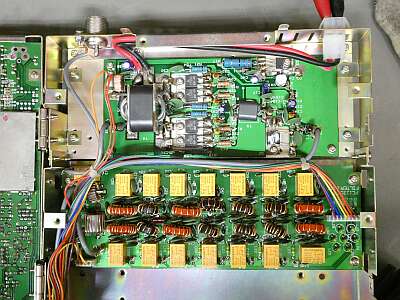

送信ファイナル部、フィルタ部のアップ この２５W機の場合、ファイナルは２ＳＣ１９６９ ４本 ２本をパラレル接続で、プッシュプル構成 |
|
 |

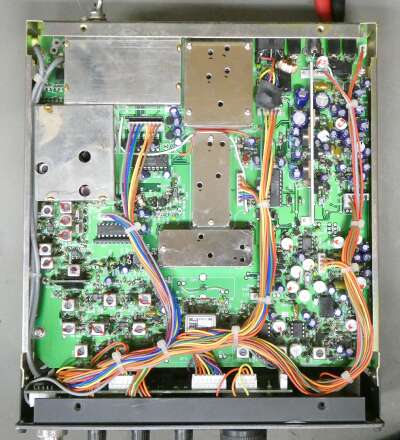

こちらがメイン基板 下側ケースを取り外せば、この状態になります |
|
 |

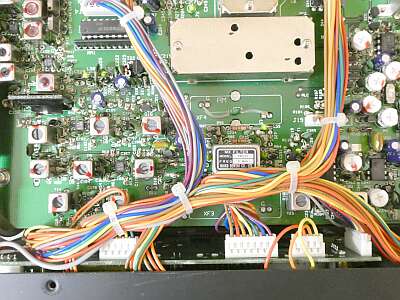

ＩＦフィルタは、標準ではＳＳＢ用のみ ＡＭは、このフィルタを使用せず、言わばパスです オプションで、ナローＡＭ（６ＫＨｚ巾）用と、ＣＷ（０．５ＫＨｚ巾）用の用意があったようです ＳＳＢ用フィルタの上にＡＭフィルタ 下に、ＣＷフィルタが取り付けられるようになっています |
|
 |

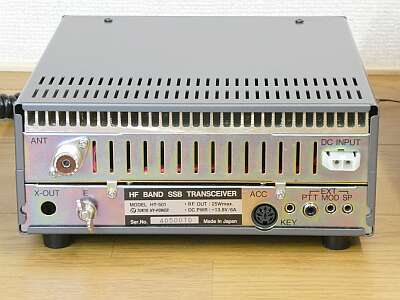

リアパネルです 非常にシンプルです アンテナ接続、電源接続、オート・アンテナ・チューナー接続、電鍵接続、外部モデム接続（MIC、SP、PTT）、そしてアース接続端子だけです X-OUTという穴が開いていますが、何も接続はありません |
|
|
||
| 2024.01 JA4FUQ | ||
