| Ｈａｍｍａｒｌｕｎｄ ＨＸ-ＦＩＦＴＹ | |||||
 |
|||||

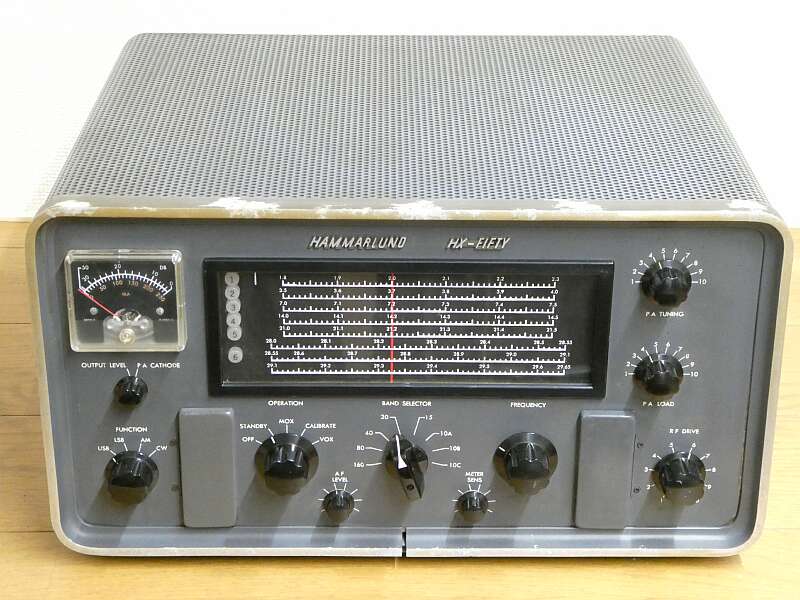

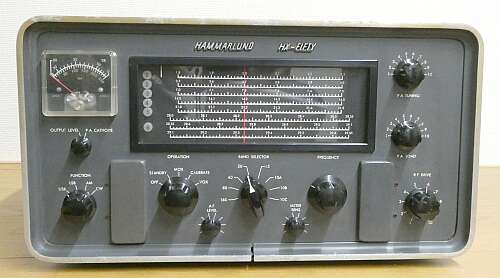

| ハマーランド社 ＨＸ-５０ １６０（オプション対応）〜１０ｍ ＡＭ／ＣＷ／ＳＳＢ アマチュアバンド専用送信機です 電源、ＶＦＯを内蔵します １９６１−６２年発売の初代です 相方の受信機としては、ＨＱ-１７０やＨＱ-１８０などを意識した送信機です 説明書の機器構成は、ＨＱ-１７０、ＨＱ-１８０をイメージに説明があります ４３５Ｗ ２３０Ｈ ３６５Ｄ 重量は、約２１Ｋｇあります ＳＳＢ／ＣＷ ５０〜６０Ｗ ＡＭ（ＤＳＢ）１２〜１４W 出力という仕様のようです 特徴的なのは、いわゆるドライブ調整(同調)ツマミというものがありません パス・バンド・カプラーということで、各バンド１ＭＨｚの帯域をカバーする構造です 発売当初の価格は、＄３９９ という情報があります |
|||||
 同世代の受信機 ＨＱ-１８０ と 大きいのは受信機、重いのは送信機、です |
|||||
クリスタルフィルタ：３ＭＨｚ（計算上は、３０３６．５ＫＨｚ） ＶＦＯ：５．９５−６．５５MHｚ ３ＭＨｚにヘテロダインクリスタルをＭｉＸし、最後にＶＦＯとＭｉｘする方法で、目的のアマチュアバンドの周波数を得ます 特徴的なのは、パス・バンド・カプラーということで、各バンド１ＭＨｚの帯域を無調整でカバーできる設計になっていることです バンドチェンジは、ファイナル調整だけでＯＫという構造です ２８ＭＨｚ帯は、３バンド分割でカバー（２８．００−２９．６５ＭＨｚ） １６０ｍバンドに関しては、オプション対応です、スペシャルオーダーとあります バランスド・モジュレータ用ダイオード、低圧整流＆バイアス用整流器を除き、１１本の真空管で構成されています 終段は、オーソドックスな ６ＤＱ５ シングルです これまたオーソドックスなπマッチです メーター表示は、終段電流計とＲＦ出力の切替です ＲＦ出力調整は、３ＭＨｚバッファ部の真空管の利得制御によって行われます ＡＬＣの採用はありません、このＲＦドライブ調整に一任です |
|||||

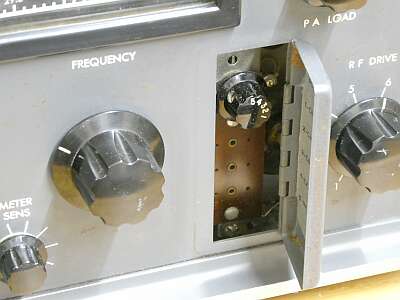

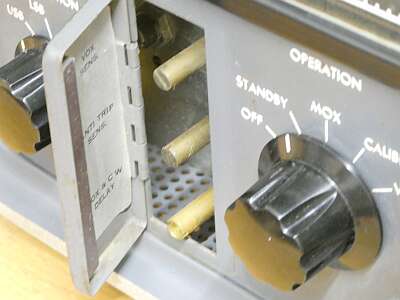

| フロントパネル両端に出っ張った部分があります 実は、ここは蓋になっていて、以下の隠された機能を持ちます
|
|||||
 |

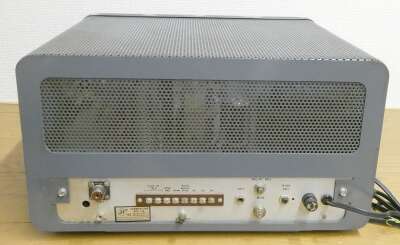

リアパネルです 本機は、ANT切替リレーを内臓 従って、ＡＮＴ端子とＲｅｃｅｉｖｅｒＡＮＴ端子の両方が用意されています ５０年代より大きく今風に変化、です |
||||
 |

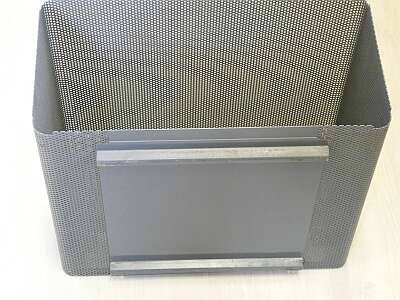

ケース底です ゴム足は採用されていません 足というか、枕木のような鉄製の足です 重たい・・・よく分かっていらっしゃるようです |
||||
 |

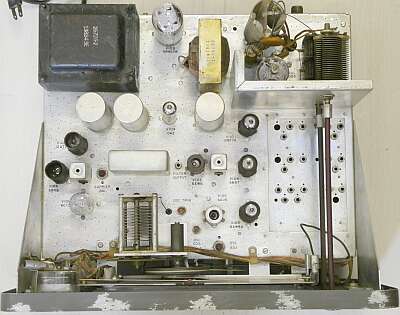

真上からシャーシ上面を写しています 本機は、鉄シャーシですが、意外と錆などの発生はありません ＵＳでの保管期間が長かったのか・・・湿度は日本とは大きく異なります |
||||
 |

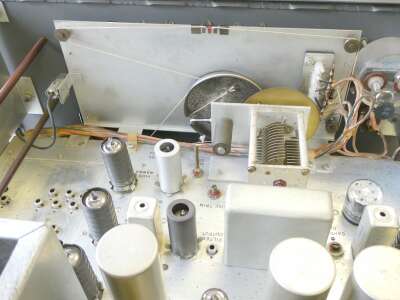

ダイヤル構造 糸掛け方式ですが、メインダイヤル1回転で２０KHｚ程度を得ています 両端に照明ランプ 右横に、選択したバンドを表示（点灯）するランプが縦に並んで取り付いています その右は、メーターです |
||||
 |

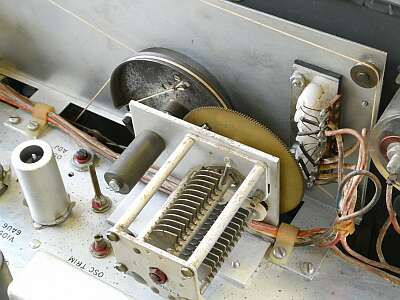

ＶＦＯ ＶＣ部のアップです メインダイヤル1回転でおおよそ２０ＫＨｚの展開です 縦に並んだバンド表示用ランプが見えます カーソルを一本にするため、ＵＳＢモード時には、可変容量ダイオードを使って、発振周波数の補正をするようになっています |
||||
 |

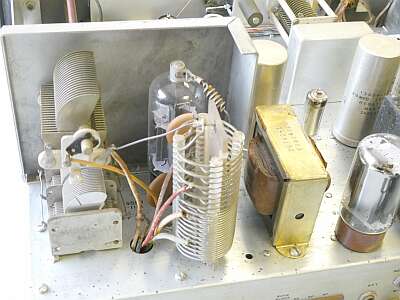

ファイナル部です オーソドックスなπ型 ６ＤＱ５ シングルです |
||||
 |

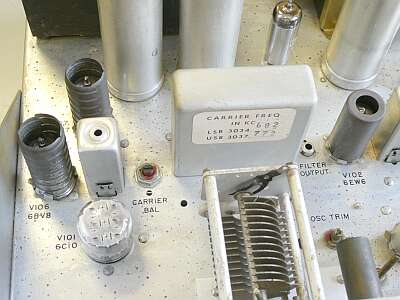

３MHｚクリスタルフィルタです 左は、キャリアオシレータ 下に見えるのは、ＶＦＯのＶＣです |
||||
 |

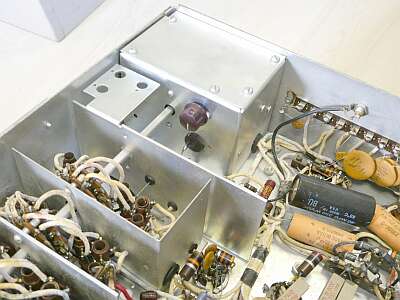

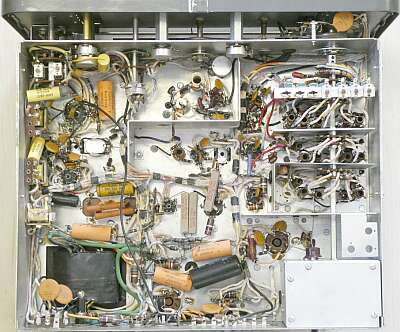

シャーシ下です 終段部は、シールドされています |
||||
 |

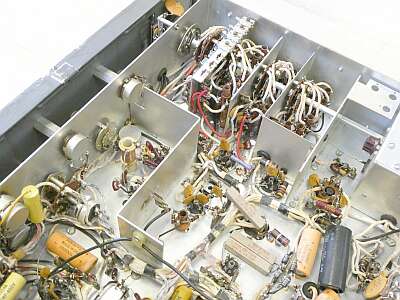

ＲＦユニットです パスバンドカプラー方式を採用して、各バンド帯１ＭＨｚの範囲を無調整で運用できるようにしてあります 従って、ドライブ同調ＶＣはありません 左中央部は、ＶＦＯ部です |
||||
 |

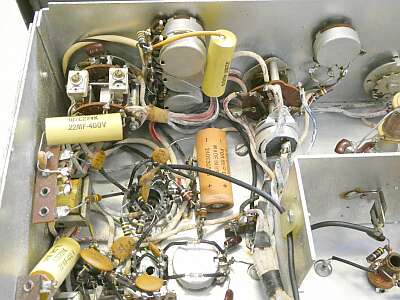

タイト・トリマはキャリア周波数調整用 モード切替ＳＷの裏面です |
||||
 |
中和用の小容量ＶＣに、ツマミが付いたものは初めて目にしました | ||||
|
|||||
