| Rockwell Collins ＰＲＣｰ５１５／ＲＵ-２０ |
知人から、不調の改善を依頼されたものです
本機のオリジナルは、１９７０年代にカナダ RockWell Collins社で製造され、その後旧ユーゴスラビアに生産ライセンスが移ったもののようです
本機は、その旧ユーゴスラビア（セルビア）から入手したもののようで、コントローラ部を今風のディジタルスタイルに変更・改造したものです
２～３０MHｚを１００Ｈｚステップでカバー、出力１５Ｗ前後のトランシーバです（公称 ２０W ＰＥＰ）
受信については、ゼネラルカバレッジ 下は５００ＫＨｚから受信可能なようで、ＢＣ帯あるいは１．８ＭＨｚ帯の受信ができます
モードは、ＬＳＢ ＵＳＢ ＡＭ CW
ベース電圧は、DC28Vのようです（ＤＣ２２～３０Ｖのような記載あり） |
 |
依頼を受けた内容は
１０ＭＨｚ帯以下でオートチューナーの動作が不調？結果として送信パワーがスペック通り得られない
と同時に、オートチューナーが停止しない（送信するたびにチューナーが動作してウルさい、と）
依頼者は、３．５MHｚ帯が静かに？使えればそれでＯＫとのこと、また本機はエキサイタで、チューナーを必要とするような負荷は、つながないと
そこで、回路を追って、オートチューナー部をパスさせることにしました
その前に、このユニットを交換すれば多分治るとセルビアから送られてきたボードがあったのですが、一生懸命その収容場所を探して交換するも、改善はありませんでした（写真集最下段と、その前段にその様子が・・・） |
|
 |
オートチューナー部をPassさせたものです
よ～く見ると、チューナー部をPassしている１．５Ｄ－２Ｖが見えます！
バンドごとのフィルタ切り替えもモーターを回して・・です

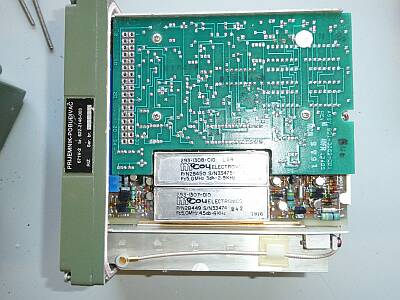

一見ＳＰ？ ここがフィルター部
その下は、バリＬ部
その下がＶＣ
ＳＷＲ・ＡＬＣのセンシングは、ＶＣ部の右にあるシールドＢＯＸの中で行われています |
 |

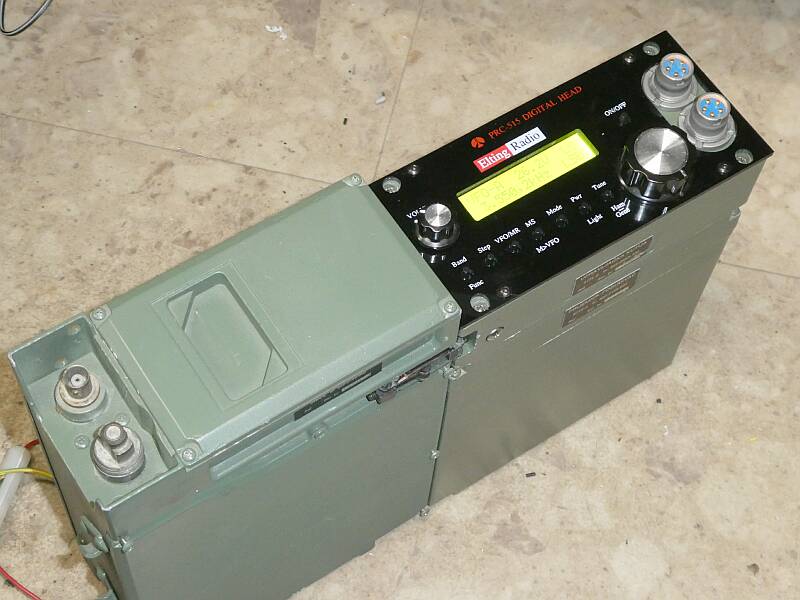

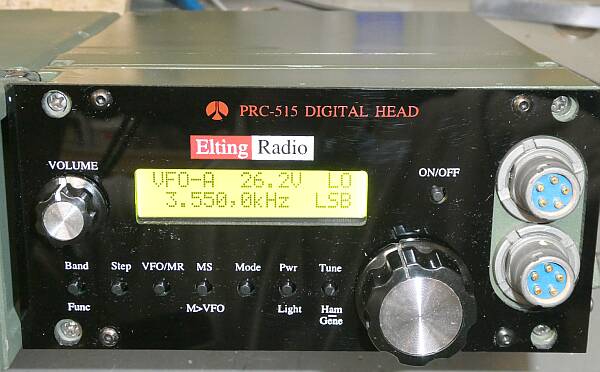

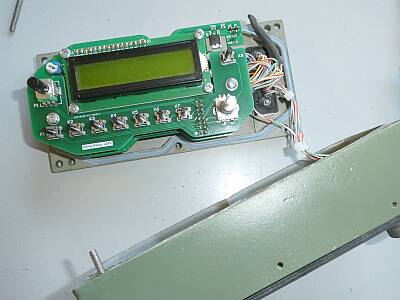

フロントパネル部（デジタルヘッド部）のアップです
汚れが目につきます・・・ |
マイクの接続について、余談
一般で言うマイク端子とＰＴＴ端子との間に、たとえばダイナミックマイクを入れることで、ショートではなく電流が流れると送信となり、もちろん変調も乗ります（最近のハンディ機／コンデンサマイクの使用方法みたい）
ＰＲＣのハンドセットを持っていたので慌てませんでしたが、何もなければこの様子にはきっと慌てます！？ |
|
以下、写真集です

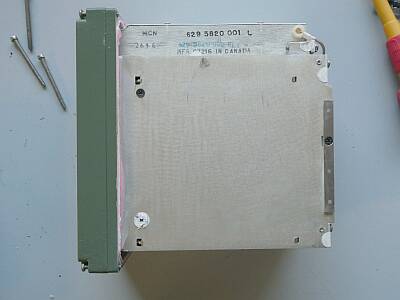

さすがに頑丈に作られています |

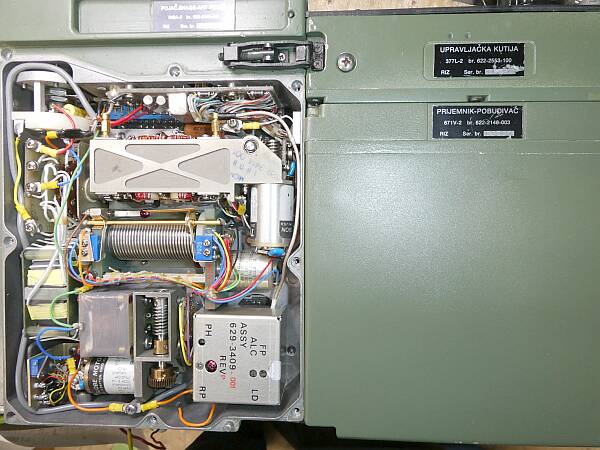

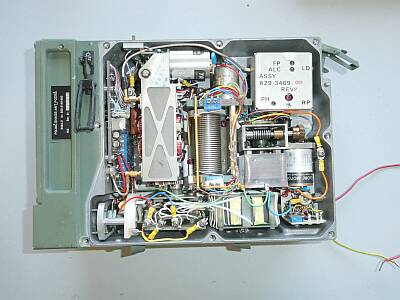

ＬＰＦ･SWR・ALC検知、オートチューナー部 |

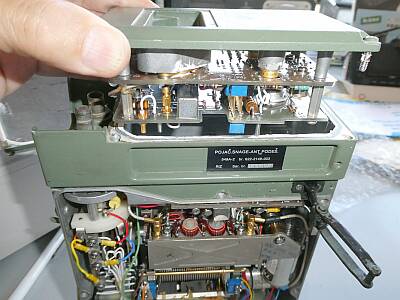

ファイナルユニットはこんなところに |

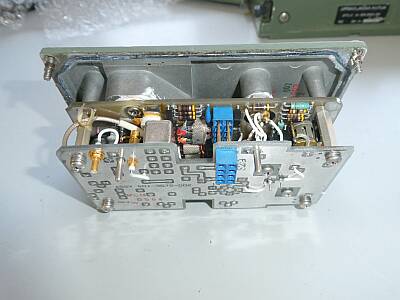

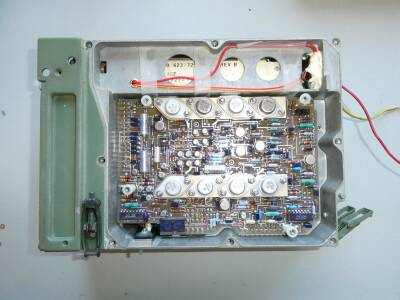

ファイナルユニット |

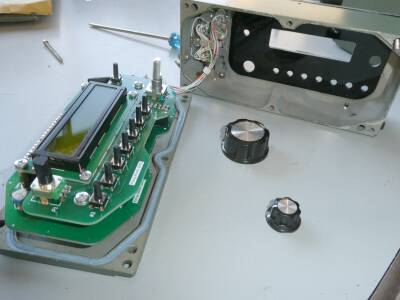

新たに用意されたコントロール部 |
 |
 |
フィルタは、LSB用とAM用、CW用はなし |

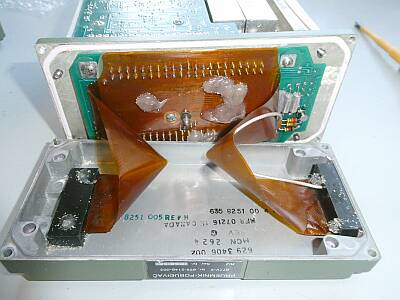

オートチューナ部の真裏 Ⅰ |
コントロール部の取り付く「台」の裏側 |
上の基板を取り外すとその下にも基板が Ⅱ |

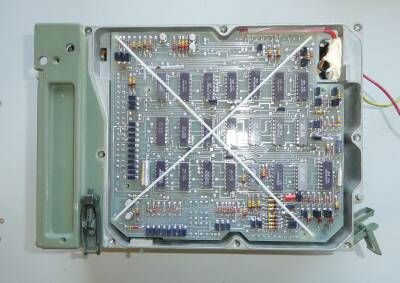

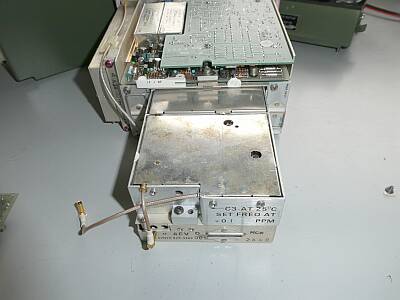

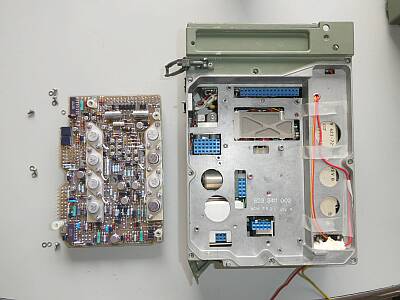

交換用に届いたユニットはこんなところに① |

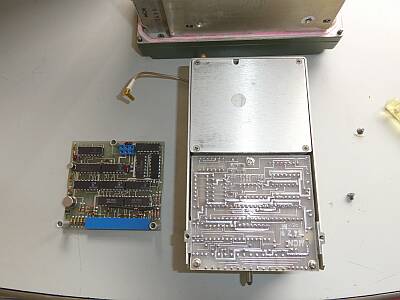

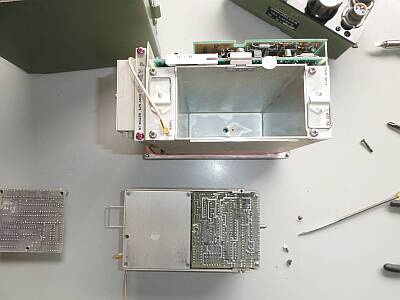

その基板を取り外すと、真裏はオートチューナー部 Ⅲ |
なかなか複雑な構造です② |
やっと居場所を見つけて交換するも変化なし③ |
|
依頼者が受信音が気に入ったということで、ぜひ実用したいということでの依頼でした
最後に、計測値をご紹介します
送信出力 High １４W前後 Low ２W前後 いずれもTune時のパワーで、全バンドほとんど変化なし
受信感度 ３．５５MHｚ ０．２５μＶ信号ＯＮ－ＯＦＦで、Ｓ／Ｎ１０ｄｂ
２１．１ＭＨｚ ０．３μＶ信号ＯＮ－ＯＦＦで、Ｓ／Ｎ１０ｄｂ |
| 2022.08 JA4FUQ |
