この時代に憧れを持ってＵＳ製品を見ていた者にとっては、このデザインこそが無線機！

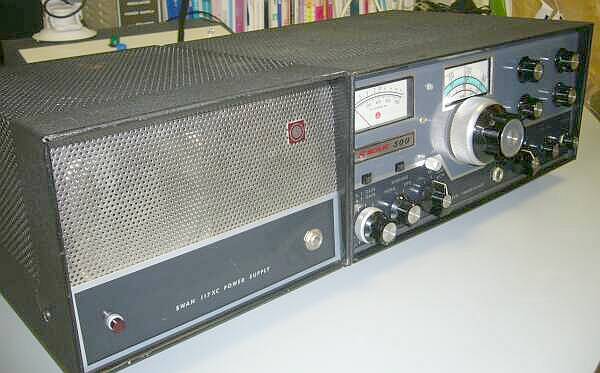

写真は、ＳＷＡＮ５００ 本体と、１１７-ＸＣ コンソール電源
メータとダイヤル表示の間に見えるものは、Ｘ－Ｌｏｃｋ動作表示の２色ＬＥＤ（後付したもの）

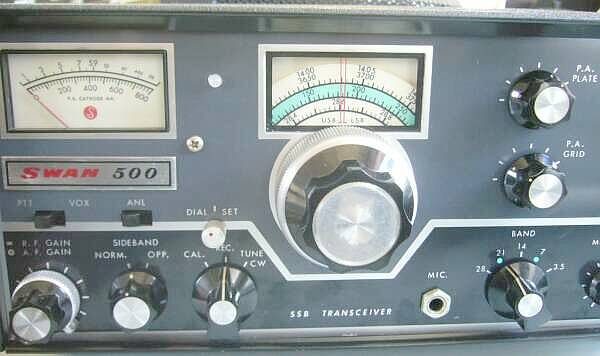

きわめてシンプルなフロントパネル
５０ｍｍスケールファンは、どこかのタイミングで後付けされたもの
元々写真のように外部スピーカー配線も電源配線と一体なのですが
Ｓ／Ｎ測定、スピーカーを換えて・・・等に便利なように別配線にしました

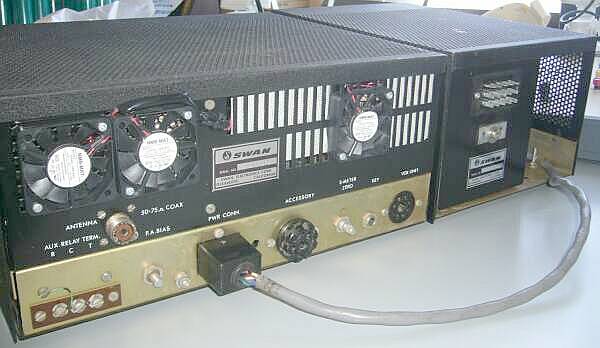

背面もご覧の通りシンプル！ 調整ＶＲは、ファイナル・バイアス調整と、Ｓメータ零点調整のみ |
手にした時点でざっと使用した感じですが、そこそこ実用に供しそうな状況に思えました
現用化に向けて、手を入れたくなるところは、半世紀前の新製品に共通ではありますが
１．ＶＦＯダイヤル・メカなどメカ部分の補修
２．ＶＦＯ安定度の改善
３．受信音質の改善
１．メカはメカで解決するしかありません
本件は、ドライバと半田ゴテでなんとかなりましたが、場合によっては、大問題となるケースも！
２．ＶＦＯの安定度について
まず、現状のツェナー・ダイオードによる供給電源の安定化では不十分です
実際、時々ではありますが、受信音が変に変調（周波数変調）されて聞こえることがあります
これは、三端子レギュレータで安定化した電源を用意することで「解決」しました
－１０Ｖ供給です！ オリジナルは、スタンバイ用バイアス電源と共通でした
最終的な安定度の確保は、以前Ａｔｌａｓ-２１０ｘで実績のある Ｘ-Ｌｏｃｋ の世話になる予定です
３．受信音について
当時の設計では、一般に過ぎたローカットが気になります
本機はそうでもありませんでしたが、残留ノイズ（主にハム）が気になります
プロダクト検波器への入力レベルも下げたい！（感度を上げるためか、過大入力が多い）
今時の音質とは比較できませんが、通信という目的で聞けば、何ら問題なく聞くことが出来ます
余分なことかもしれませんが、
電源内蔵スピーカーの後ろにグラスウールを詰めました（ケースが変に共振するのを防ぐ目的）
|
 |
VFOの構造
このＳＷＡＮの構成を真似た、八重洲無線 ＦＲ－５０／ＦＶ－５０等とは一見して様子が異なります
非常に頑強に作ってあります（このバンド切替機構に耐えるだけの強度を確保！ フロントパネルにも止めてあります／パネルにビスの頭が見えてまでも！）
余談ながら、写真左側がフロントパネル側になります
入手した本機では、２段で構成されているバーニア機構のＶＣ側が少々くたびれていて、シャフトにガタが生じ、ポジションによっては、シャフトが空転するようなところがありました
今となっては、バーニア・メカもそうそう簡単に入手できないので（ちょっと特殊な構造のものが入っていたし！）、調整を試みることにしました
なんとか左写真の分解状態で、小型のマイナス・ドライバを使ってバーニア・メカの締め直しをすることが出来ました
この処置により、シャフトのガタは無くなり、シリコングリスを塗布して、この問題は「解決」としました |
 |

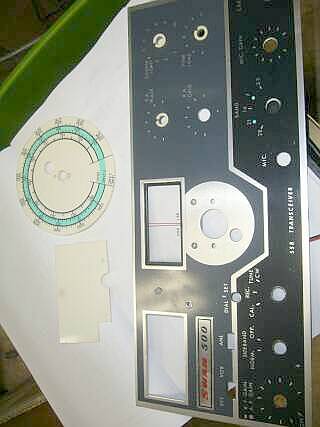

ＶＦＯメカ（バーニア機構）の整備のため、フロントパネルを外しました
この便に周波数表示盤なども含め清掃と、実用化に向けてこれから作って取り付けようとしているＶＦＯ安定化策 Ｘ－Ｌｏｃｋの動作表示用２色ＬＥＤをパネルに取り付けることにしました
メーターとＶＦＯ表示窓との間のスペースにφ５の穴を開け、裏から２色ＬＥＤを差し込んで糊付けしました
５００Ｃなら、このあたりの位置には、先客・・・ＲＦ出力のメーター感度調整ＶＲが付いていますが、５００ではラッキーなことに？スペースが空いています |
 |

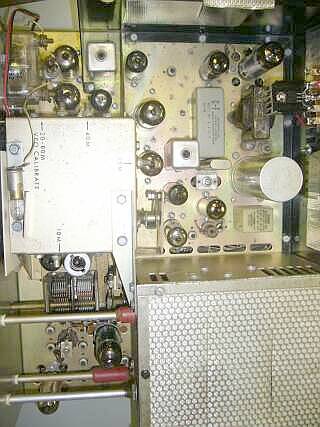

全体的にコンパクトな作りです（上手く作ってあります！）
入手した時点で、小型クーリングファン（５０ｍｍ角）が３個取り付けられていました（ここまでのオーナーのどなたかの努力、不要な隙間はきちんと塞いであります！）
１個に２個を並列接続したものを直列にして、規定の安定化させた１２Ｖがかけてありました
ここは、６Ｖの三端子レギュレータの世話になって、３つのファンとも６Ｖで駆動するようにして折角の付いている「もの」を活かすことにしました
写真右上に見える後付の立ラグについている一式が、この電圧を得る関係の部分です
８Ｖもかけると、ファンの動作音が気になるようになります
余談ですが、たばこの煙が流れる程度の空気の動きであっても、クーリング効果は「大」です
また、１２Ｖ管が入手しづらいせいでしょう、一部真空管が３Ｖ管や６Ｖ管に交換してありましたが、ヒーターラインからのノイズ問題などあって、オリジナルの１２Ｖ管に戻しました（現時点で１２ＢＺ６が入手できず、受信ＲＦ段は１２ＢＡ６で代用です） |
 |

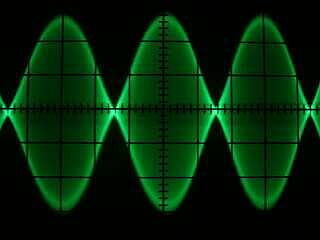

ツートーン波形です（１４．２ＭＨｚ １００Ｗ時）
調整後、キャリア送信で最大
３．５ＭＨｚ帯～２１ＭＨｚ帯
２００Ｗ以上
２８ＭＨｚ帯
１６０Ｗ程度
の出力です（終端電力計にて） |
 |
ＲＦ同調コイルの調整で気づくこと、全然クリティカルさがありません（全てのコイルにＱダンプ抵抗がパラに接続）

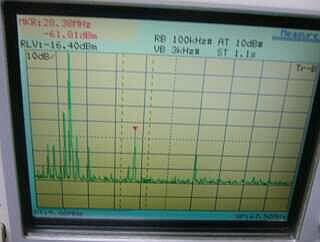

ちょっと不安になって、スペアナで見てみました（１４．２ＭＨｚ ツートーン１００Ｗ時）
マーカーがあるところが２倍の高調波です
まずまずでしょうか（－４５ｄｂ程度）
この結果から、送信 １３．０ＭＨｚ トラップ調整は必須そう！
受信側では、１３．０ＭＨｚと５．１７ＭＨｚ各 トラップ調整の効果は確認済みです（すっぽ抜けが、大幅に低減されます） |
プロダクト検波器の動作・・・ＩＦ信号のオーバー入力は分かっているのですが、ここでレベルを絞ればＡＧＣ電圧出力も低下（オーディオ・ハング型ＡＧＣ）・・・痛し痒しです
どこかで折り合いを付けるしかありません（１０ＰのトリマＣを直列に入れて、カットアンドトライ）
ＡＦの残留ノイズ（主にハム）も気になります
２７５Ｖの定電圧出力をかけてみたり、ヒーターを直流点火するなども試しましたが、あまり実用的とは言えません
オーディオ段で、帰還をかけ、カソードコンデンサの容量を追加し、ハイカットとローブーストを組み合わせ、ほぼ満足できるところまできました（通常のＱＳＯには気にならない程度の満足！）
最終的なＶＦＯのドリフト対策を行えば、ラグチュウにも耐える実用マシンになりそうです |
|
| ドリフト対策の切り札／Ｘ－Ｌｏｃｋの組み込み |
Ｘ－Ｌｏｃｋの効能について
予想通り、本機のＶＦＯのほうが堅牢で、先に取り組んだＡｔｌａｓに比べ、電源投入直後のドリフトが少なく、すぐに安定化動作がスタートします（元の性能が良いと「楽」！）
Ｘ－Ｌｏｃｋと言えども大幅な周波数変動には対処が出来ません |
 |

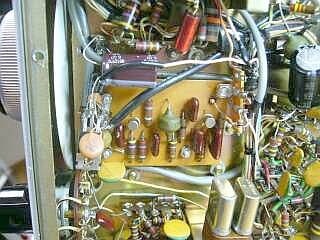

ＶＦＯユニット
ＬＣ部はシャーシ上シールドボックス内に、その下にＶＦＯ基板があります（こちらは露出！）
写真中央は、このＶＦＯ基板です
基板左側に－１０Ｖの三端子レギュレータが見えます
基板上にＬＣ部との接続点があり、ここにバリキャップ（実際にキットに付いていたのは整流用ダイオード！）など小型の４Ｐ立ラグを使って後付けしています（基板右側） |
 |

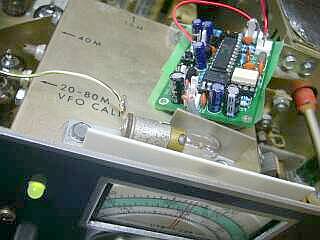

Ｘ－Ｌｏｃｋ基板は、ＶＦＯ－ＢＯＸの上に両面テープででも貼り付けようかと思っています（スペーサを立てる高さに余裕がない！）
写真は動作テスト時のもので、基板下には絶縁目的で養生テープを貼っています
２色ＬＥＤは、Ｌｏｃｋ状態の緑点灯中です（ＬＥＤの点灯がわかりやすいように、ダイヤル照明ランプを消灯して撮影）
ＲＦ（ＶＦＯ信号）入力は、ＶＦＯ出力（真空管バッファの手前）をそのまま取り出すことでＯＫでした
こと、このＸ－Ｌｏｃｋ組み込みについては、本機ではとても簡単に済ませることが出来ました（ＤＣ１２Ｖも、リレー用のところから簡単に得ることが出来ました） |
|
|
このあたりで、本件は一段落させようと思います（そうでないと、きりがなく、泥沼に足を入れた状態に陥りそう！）
と言いながら・・・
３．５～１４ＭＨｚ帯の送受と、受信だけなら全く問題ないのですが、２１／２８Ｍｈｚ帯で送信するとパワーに応じてＸ－Ｌｏｃｋ動作表示ＬＥＤが､緑の点灯から赤の点灯に
この状態で、送信状態をモニタしてみても、送信時にドリフトしている風はありません
送信出力の回り込みを疑って、裸にしている状態から、上下のケースをきちんと取り付けたら２１ＭＨｚ帯に関しては症状が消えましたが、２８ＭＨｚ帯については、症状は変わりません
念のため、Ａｔｌａｓで実績のあるバッファアンプを追加してみましたが､変化がありません
Ａｔｌａｓとは異なり、ＬＥＤ表示にのみ影響しているように・・・
あと一点、とても気になること
同調ハムよろしく、ＩＦＴの最大感度を取ると､ブーンと言うノイズが気になります
感度そのものは、それなりに取れているのですが､このノイズのせいでＳ／Ｎの測定値は良くありません（聴感上のＳ／Ｎも良くありません）
実際に運用しても､信号が弱いと気になります
パスコンの効力を願って（疑って？）チェックを開始すると､意外なことに気づきました
ヒーターのパスコン 付ける位置（１７本の球のヒーター供給ピン）によってこのノイズが変化
カソードのパスコン 特にＩＦ初段アンプ カソード・パスコンのアース位置によってこのノイズが大きく変化
パスコン（０．０１μＦ）とアース・ポジションをキーワードに、もう少し追いかけることにしました
鉄シャーシの年代物のせいか、それともオーディオ・アンプの世界が高周波の世界でも・・・か
まだまだ奥は深いようです
欲が出て、なかなか一段落とはいきません！？ |
後日談（オシマイ宣言）
Ｘ－ＬｏｃｋのＲＦ（送信電波）回り込み
私のお粗末！ 高さの制限で、きちんとケースに取り付けていない／両面テープ止めでした
基板のグランドをシャーシに直接落とすことで解決しました（裸の運用でも、問題は生じません）
受信ノイズ
デカップリグコンデンサ､あるいはパスコンを追加するなどして､細かく積み上げた結果、名実ともに
０．５μＶ入力でＳ／Ｎ１０ｄｂ以上を確保できました（～２１ＭＨｚ帯）
ただＲＦ入力が送信のπマッチの兼用で､受信最大感度が得られるところと、送信最高出力が得られる
ところが異なります
これは仕方ないこととして、今回の ＳＷＡＮ５００ の取り組みはオシマイにします |
後日談Ⅱ
ＳＷＡＮ５００ＣＸの回路図を見ていて、気づいたことが・・・
ちょっとパクって実験してみました
予測通りゲインが向上し、１４ＭＨｚ帯でＳ／Ｎが３ｄｂ程度改善、そのうえπマッチの送信出力最大点と受信感度最高点がほぼ一致するようになり、これはオドロキです
本気で､再調整をしてみようという気になりました！
３．５ＭＨｚは、コアを他に流用！したため手を付けていませんが、
全て送信の最大に合わせて、受信でＳ／Ｎ１０ｄｂを得るのに必要なアンテナ入力電圧は、
７．１ＭＨｚ ０．２９μＶ
１４．２ＭＨｚ ０．３８μＶ
２１．２５ＭＨｚ ０．４μＶ
２８．５ＭＨｚ １．０μＶ
と、なかなかの好結果です（管球式ですから、２８ＭＨｚ帯については、頑張ってもこんなものかと）
最後は、ロードバリコンを分解／再組立する羽目に
どこか動作が不安定・・・・チェックすると全体にガタがきていて、ある位置でシャフトを動かすと（こじたりすると）、ローターがステータにショートしている様子
ガタ修正では解決せず､結局バリコンそのものをファイナルユニットから取り外して､ステータ部を固定しているスタンドに半田付け直し（取付位置の修正）を行うことに（位置決めは、結構な手間）
時間はかかりましたが、作った人に出来ることは自分にも出来る？式の理屈というか取り組みで、何とかなりました！（やれば出来る！）
正確には、ガタの修正をして､それに合わせてステータ部の位置を決めてバリコンを組み立て直した、です
部品まで直しのある本格的なリニューアルになってしまいましたが、仕上がった状況はなかなかのものとなりました（電気的性能は、間違いなく新品時の能力以上のものに！） |
後日談Ⅲ
探していた １２ＢＺ６ が入手できましたので代品であった １２ＢＡ６ と交換
再度、ＲＦ段の調整を試みました
その結果です
全て送信の最大に合わせて、受信でＳ／Ｎ１０ｄｂを得るのに必要なアンテナ入力電圧は、
７．１ＭＨｚ ０．１５μＶ
１４．２ＭＨｚ ０．３μＶ
２１．２５ＭＨｚ ０．２５μＶ
２８．５ＭＨｚ ０．２５μＶ
と、思わず目を疑うような・・・結果です
使い勝手も簡単なので、つい気に入って？このマシンでＯＮ－ＡＩＲする機会が増えています(少ない機会の中で！）
そうそうコアを他に流用した３．５ＭＨｚ帯への対応ですが、古いＴＯＫＯ製のコイルを見つけ、一回り小さいコアだったのですが、輪ゴムを挟んで一緒に締めこむことでＯＫとしました
ＳＳＧはかけませんでしたが、送信出力２００Ｗの確認はしました |
また実用に供する無線機が増えてしまいました
そうでなくても、あまりＯＮ－ＡＩＲすることがないのに・・・
どこぞのＰＣ台数と同じ・・・関わる人員の何倍もの台数を使っていますが、その状況に近い世界がここにも！？ |
