ＤＲＡＫＥ　ＴＲ-４Ｃｗ　トランシーバー

こちらが最後の真空管を採用したモデル　ＴＲ-４Ｃｗです 発売ですが、１９７７年であったと思われます ＴＲ-４シリーズは、これで終焉を迎えました まず初期モデルではＣＷモードを充実（ＣＷフィルタを内蔵）、最終モデルにあってはＲＩＴ回路が追加されました

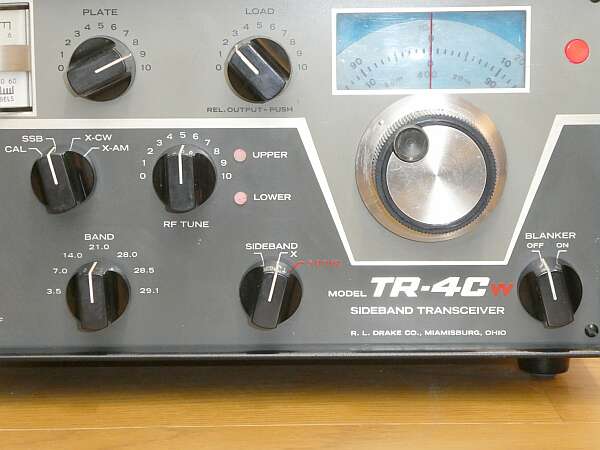

こちらは、ＣＷ運用を意識して、５００Ｈｚのフィルタが追加された初代Cwモデルです ＴＲ-４Ｃでは2つだったSIDEBANDスイッチに、ひとつポジションが増えています 赤文字で５００Ｈｚと表記されています

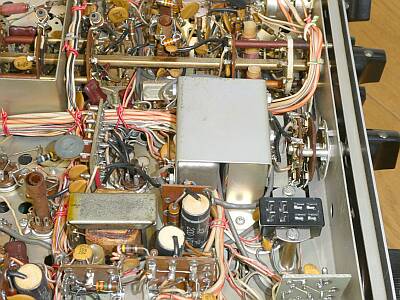

	型式のCwゆえに、CWフィルタを内臓 その様子です 縦に２本装着されているＵＳＢ／ＬＳＢフィルタの後ろに、横向きに５００Ｈｚフィルタが追加されています 手前の８Ｐ角型コネクタは、外部ＶＦＯ（ＲＶ-４Ｃ）接続コネクタで、Ｄｒａｋｅでは、下向きに用意されています ＭＩＣ端子やＶＯＸ関係ツマミなどはサイドパネルですし、小型化の工夫がいろいろなされているようです

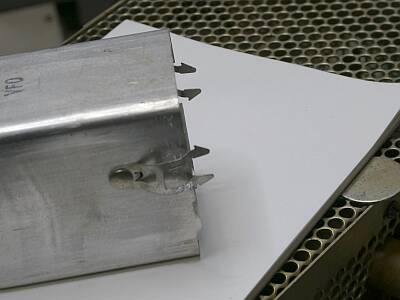

	ＰＴＯに問題があったので分解しました 発振したり止まったり・・・シールドケースを捻ると発振する？ 上記ＰＴＯの紹介で、「悪魔ちゃんのしっぽのような爪」と記しましたが、具体的にはこのような形の爪です シールドカバーは、この爪で引っかけてあるだけです

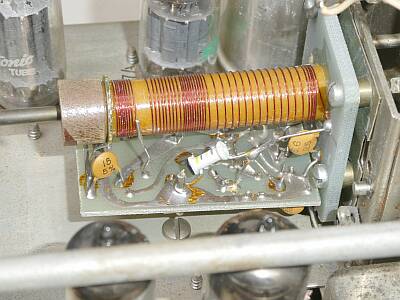

	シールドカバーを取り外して写したもの コイルと基板の間を結んだ錫メッキ線の一本が、スルーホール抜けのようになって接触不良を起こしていました 怪しそうなところも含めて半田付けをし直しました ここまで分解したなら「ＲＩＴ」を組み込もうかとも思ったのですが、本機で実運用することはないとの判断で止めました
この後、±３ＫＨｚのＲＩＴ機能を内蔵したモデル（製番は同じＴＲ-４Ｃｗ）が登場し、これが最後のＴＲ-４モデルとなりました ＴＲ-４、４ＣのＮＢのＯＮ/ＯＦＦ-ＳＷのところがＲＩＴノブとなり、ＮＢのＯＮ-ＯＦＦとＲＩＴのＯＮ-ＯＦＦ のボタンＳＷが新たに配されました 結局のところ、この最終モデルを入手することになってしまいました

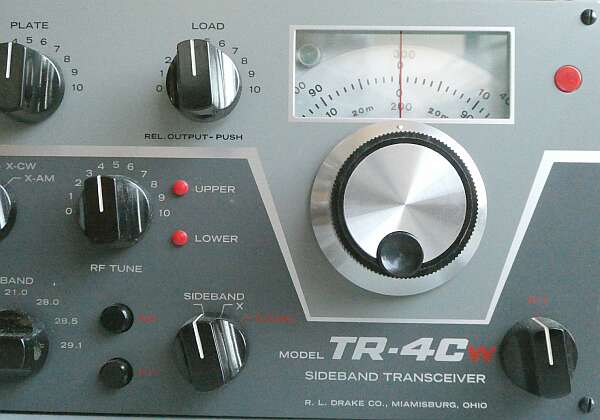

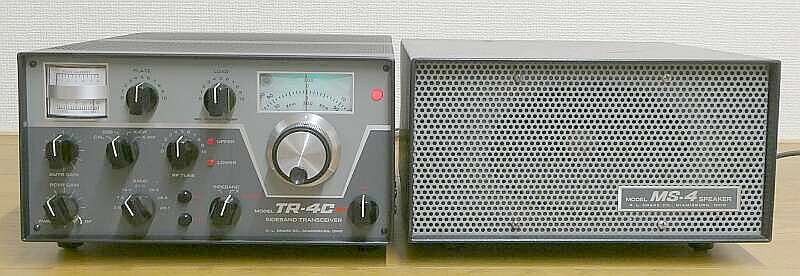

こちらが、ＴＲ-４Ｃｗの最終モデルです 濃いグレーに、赤のプリントで読みずらいですが、右下のツマミがＲＩＴ ＲＦ ＴＵＮＥ の下に縦に2つ並んだ押しボタンSW　上がＮＢ、下がＲＩＴ　ＯＮ-ＯＦＦ　ＳＷです

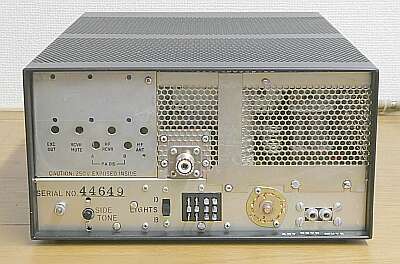

	最終モデルのリアパネルです

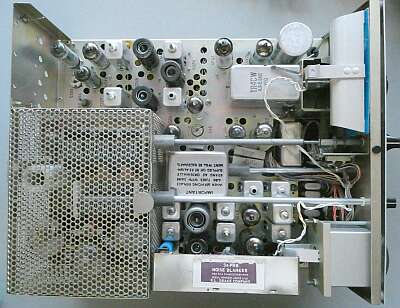

	シャーシ　上面 ＴＲ-４シリーズ　ほぼ同じ

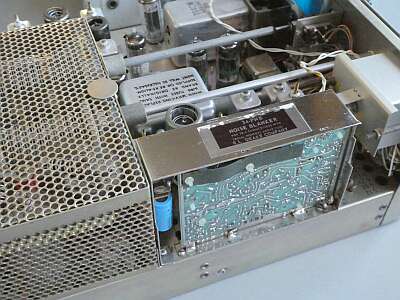

	Model 3４-PNB　というＮＢが内蔵されています ＴＲ-３/４には、Model 3４-NB、ＴＲ-６用には、9-MBという別モデルの用意があるようです ＮＢは、オールソリッドステートです

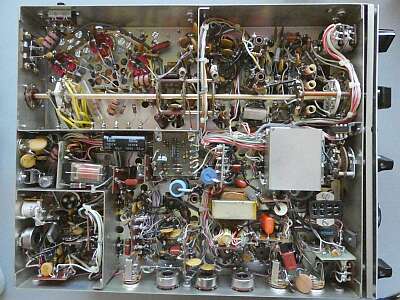

	シャーシ　底面 基本、従来モデルと変わりありません

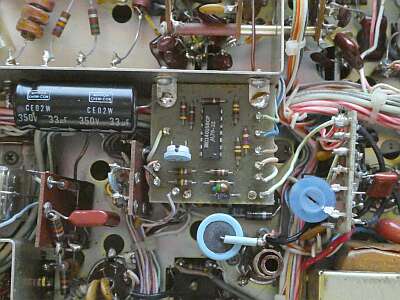

	ちょうど中央部に、今までに見たことのない基板が１枚 ＲＩＴ組込のために用意されたものです
ＤＲＡＫＥにあっては、真空管方式はここで終わりを迎え、オールソリッドステートでアップ・コンバージョンのスーパー・ヘテロダイン方式の採用で、ゼネラル・カバレッジを実現した、ＴＲ−７が登場しました １９７８年だったと思います
2023.08　　ＪＡ４ＦＵＱ
