ＤＲＡＫＥ　ＴＲ-６　トランシーバー

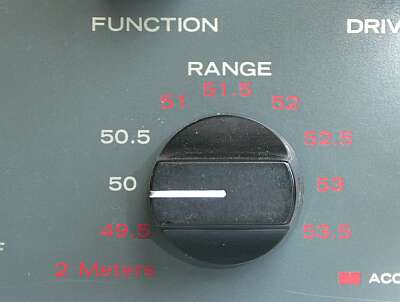

こちらは、ＴＲ-４の時代に、５０ＭＨｚ帯専用のトランシーバとして発売されたもの １９６８年の発売だと思われます ＰＴＯ（ＶＦＯ）は、トランジスタです（ＦＥＴの採用はＴＲ-４Ｃから） 当時のカタログでは、ＴＲ-４が＄５９９．９５　ＴＲ-６が、＄６５０　となっています 噂では、５００台程度の生産しかなされていなようです 主要部材は同じでも、ＴＲ-４とは別設計で５００台程度の製造・・・コストのかかった製品と言えるかもしれません そういった意味では貴重な情報になるのかもしれません 余談ながら、本機のS/Nは、４５８ AM対応 ＤＲＡＫＥは、Ａ３Ｈ（Ｈ３Ｅ）のようなキャリア注入方式ではなく、本格的な終段キャリアコントロール変調方式を採用しています 本機も同様です ５０ＭＨｚ帯を、１ｓｔＩＦ：１３．９〜１４．５ＭＨｚに落とすダブル・スーパーヘテロダイン方式です ２ｎｄＩＦ：９MHｚ ＶＦＯ：４．９−５．５ＭＨｚ ＴＲ-４シリーズのようなＰＲＩ-ＭＩＸ方式によるシングル・コンバージョン方式ではありません １ｓｔＩＦ：１３．９〜１４．５ＭＨｚは、外部に取り出し出来ますので、例えば１４４MHｚ帯トランスバータ―の親機にすることもできます ４９．５MHｚの下に２ Mertersというポジションが用意されています

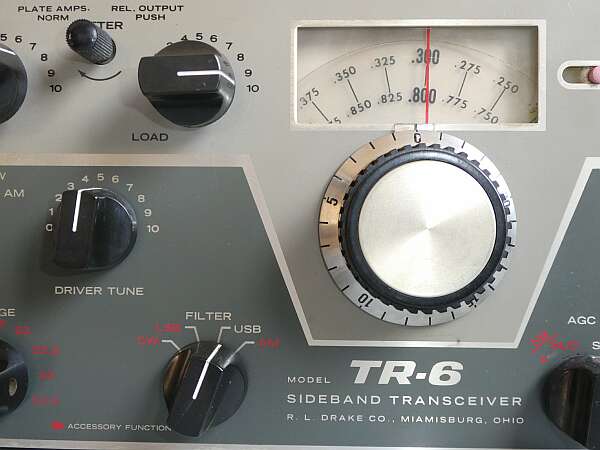

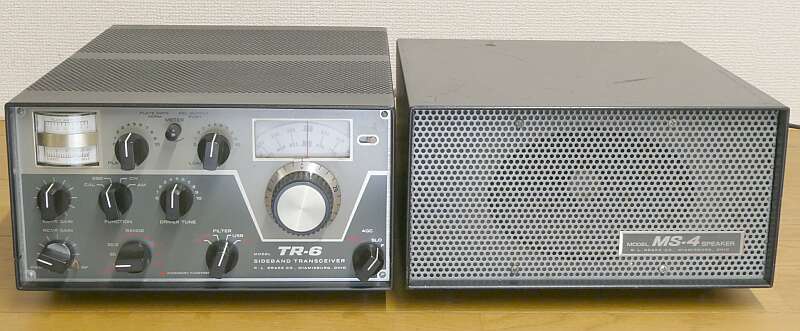

ぱっと見、ＴＲ-４です オプション系が、赤字プリントされているようです ＮＢは、標準装備です ＡＧＣリリース時間切替ＳＷを兼用　　ＮＢ-ＯＮで、ＦＡＳＴ／ＳＬＯＷ（赤字）　　ＮＢ-ＯＦＦで、ＦＡＳＴ／ＳＬＯＷ　という４段切替になっています ＴＲー４同様に、銅メッキされたシャーシが採用されています 独特な錆というか酸化現象が見受けられます

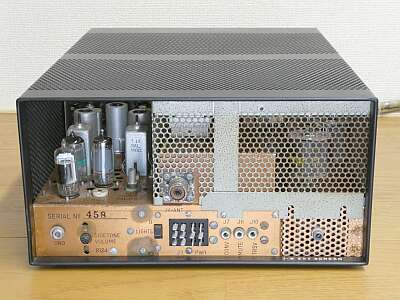

	リアパネルです ファイナル部分はシールドされています

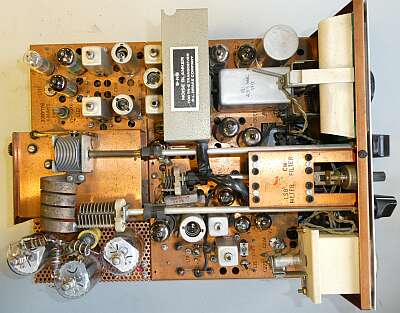

	シャーシ上面 ファイナルユニットのシールドケースは取り外した状態、です

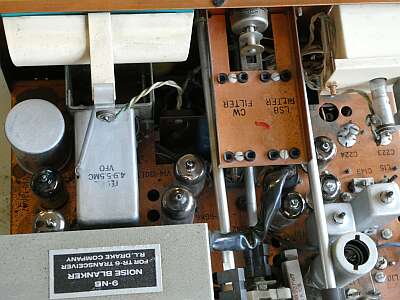

	LSB､CW用フィルタはシャーシ上面、フロントパネルのすぐ後ろに取り付けできるようになっています

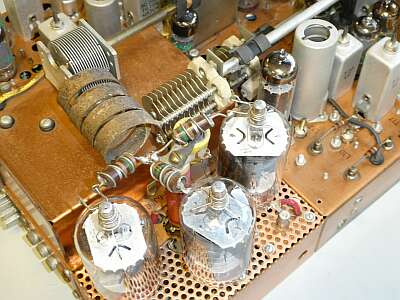

	シャーシ上面 ファイナル部 ＴＲ-４等と同じ、６ＪＢ６　３本です タンクコイルは流石にHF同様の線状のコイルではなく、ＶＨＦを想像できる平板で作られています

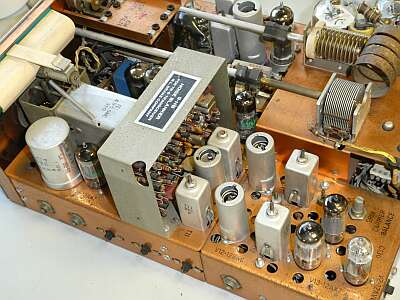

	ラベルが貼られている部分は、NBです こちらは、標準装備です（９-ＭＢというＴＲ-４用とは別モデル）

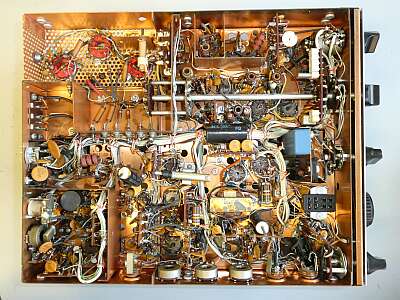

	シャーシ底面です

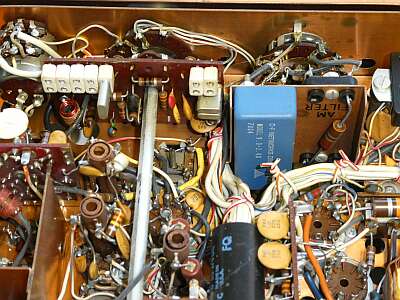

	クリスタルフィルタは、USB用のみ標準で実装 AM用（お隣がそのスペース） LSB､CW用フィルタオプションです（取り付けは、シャーシ上面） ＨＣ-２５（４９）/Uは、バンドクリスタルです クリスタルを用意することで、４９．４ＭＨｚから、５４．０ＭＨｚまでカバーできます 標準で、４９．９ＭＨｚから５１．０MHｚのクリスタルは半田付け ５１．９ＭＨｚから５２．５ＭＨｚのクリスタルが追加されています

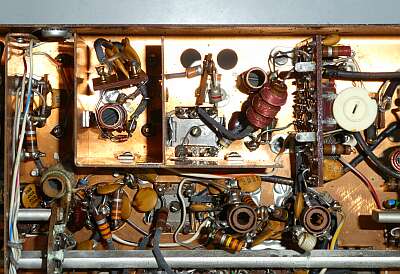

	本機の大きな特徴 受信ＲＦ-ＴＯＰは、ＦＥＴが採用されています ＲＦ−１ｓｔ-Ｍｉｘまでは、ＦＥＴで構成されています ２ｎｄ-Ｍｉｘ以降は、ＴＲ-４シリーズ同様の管球による構成です 左写真は、そのＲＦ−１ｓｔ-Ｍｉｘを写したもの カタログデータでは、 ＳＳＢ　０．１μＶ入力で、Ｓ／Ｎ１０ｄｂと非常に高感度です 管球のＴＯＰでは、ここまでの感度は得られなかったものと想像されます
同じ時期に、ＳＷＡＮからは、ＳＷAＮ-２５０　Ｈｅａｔｈ-Ｋｉｔからは、ＳＢ-１１０　という５０ＭＨｚ帯専用のオールモード・トランシーバが発売されていました この時代、それなりなブームがあったのではと想像します 日本でも５０ＭＨｚ帯は、学生ニューカマーの入り口だった時代がありました
2023.08　　ＪＡ４ＦＵＱ
