| Ｃｏｌｌｉｎｓ ３２Ｖ-３ | |||
 |
|||

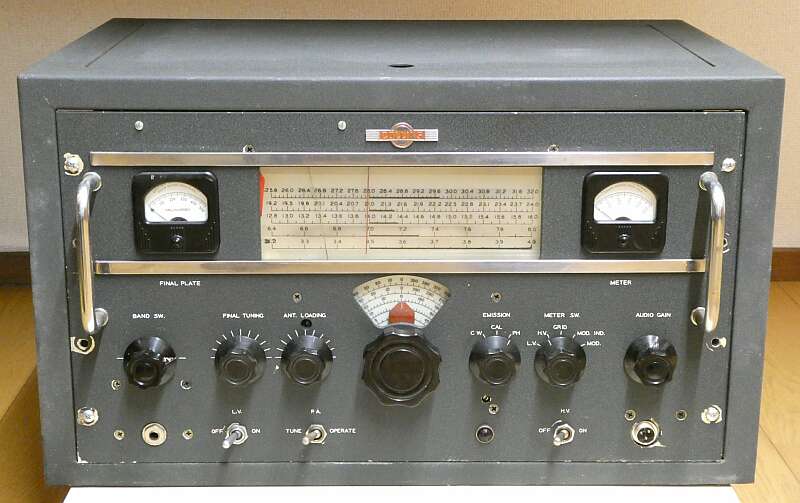

| コリンズ ８０〜１０ｍ ＡＭ／ＣＷ アマチュアバンド専用送信機です 公称入力１２０〜１５０Ｗ ＶＦＯはもちろん、ＡＣ１１５Ｖ入力の電源も内蔵した、一体型の送信機です 超重量級の製品です ５３６Ｗ ３１０Ｈ ３５０Ｄ 重量は、約５４Ｋｇあります １９５１年の発売のようです この時代、ＵＳではＴＶの普及によりＴＶＩ問題が深刻化したようで、４０年代後半から登場していた３２Ｖシリーズですが、ＴＶＩ対策というキーワードでのモデルチェンジ、本機がこのシリーズの最終モデルです 相方の受信機としては、７５Ａ-２の時代でしょうか ＡＭ：１２０Ｗ入力 ＣＷ：１５０Ｗ入力という仕様のようです アマチュア無線用となっていますが、発売当時一体おいくらしたのでしょう・・・＄４７５ という情報があります、１＄が￥３６０の固定レート、大卒初任給が￥５〜６，０００の頃です ハンドルは、オリジナルではないと思います（ＭＩＣジャックも） |
|||
終段：４Ｄ３２ 変調：８０７プッシュプル ４Ｄ３２には、Ｈｉ：７００Ｖ Ｌｏ：６００Ｖ を切り替えて給電できるようになっています ７００V ０．２Ａが最大入力としてあるようです 整流管３本、定電圧放電管３本を含み、全体で１６球で構成されています ５バンドに対応 ３．２−４．０MHｚ ６．４−８．０ＭＨｚ １２．８−１６．０ＭＨｚ １９．２−２４．０ＭＨｚ ２５．６−３２．０ＭＨｚ ＶＦＯは、「７０Ｅ-８Ａ」というＰＴＯです 発振周波数：１．６−２．０ＭＨｚ シャフト１回転が２５ＫＨｚというもののようです このＰＴＯの発振管６ＳＪ７には、専用にヒータートランスが用意されています 逓倍に、３段のステージの用意があります（２１ＭＨｚだと１２逓倍、２８ＭＨｚだと１６逓倍必要な計算） 初段６ＡＧ７：２〜４逓倍 ２段目７Ｃ５：２逓倍 ３段目７Ｃ５：２逓倍 終段出力は、π-Ｌマッチとなっています 高調波対策の一環・・・コリンズでは、ずっと採用されている方法です 一般には、バンド切替ＳＷが１回路少なくマッチング範囲の広いπマッチが普及しています（高調波対策は、後にＬＰＦを用意する） 電源ですが、中圧・高圧回路共にチョークトランス、そして高圧回路にはオイルコンデンサが組み合わされています ８０７プッシュプルの変調器 大昔ですが、中学校にあった放送アンプを思い出します・・・ |
|||
| 当博物館で、最もヘビーな代物です あまりのヘビー級に、通電して何かをしようという気になりません 半年前のぎっくり腰が、完治していない・・・そのせいもあります ここでは見た目だけのご紹介です |
|||
 |

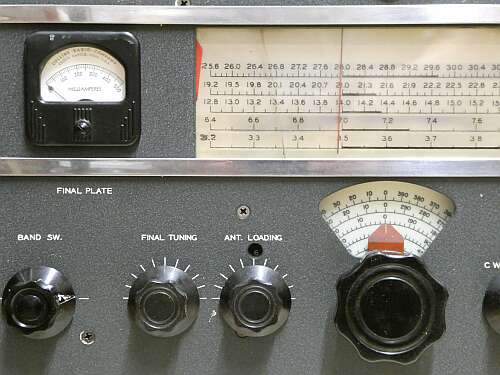

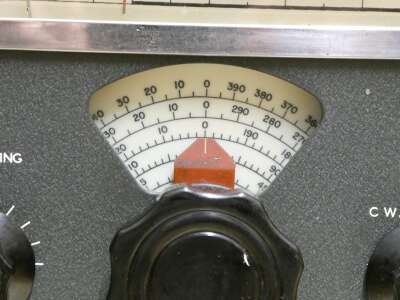

ダイヤル（周波数）読み取り精度について １４MHｚ帯を例に、２ＫＨｚ毎の目盛になっています 一段下の７ＭＨｚ帯では、１ＫＨｚ毎の目盛です 余程、安定度に自信がないと、こういうダイヤルにはなりません ２１／２８ＭＨｚ帯にあっては、読取り精度は１目盛５ＫＨｚです |
||
 |

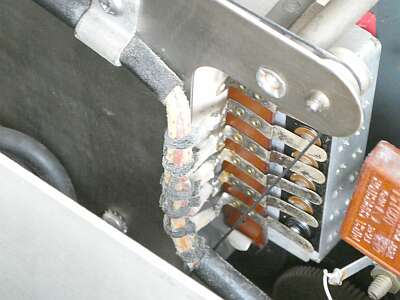

横長ダイヤル バンド切替ごとに、左端のランプでそのバンドを照らすようになっています 見ずらいでしょうが、横長ダイヤルの左端の裏側です 縦に５個のランプが並んでいます |
||
 |

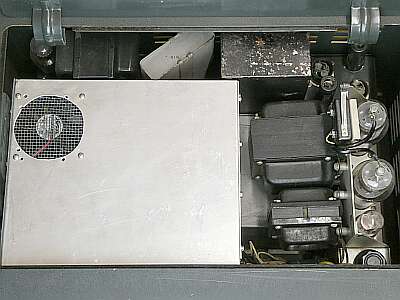

大きなシールド これは前オーナーの手による加工と思われます この左サイド、冷却ファンの下が終段で、その手前パネル側に前段が続いています 全体の中央あたりにＶＦＯ発振管６ＳＪ７が配置されています 右上：高圧整流管は、ダイオード（ソケット組込）に置き換えられています 右サイド：変調器部 ８０７が２本見えます 電源トランス、チョークトランスｘ３、変調トランスと重たいものが一杯載っています |
||
 |

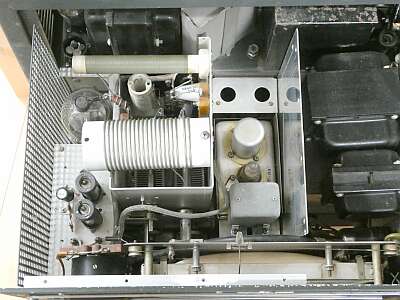

前オーナー特性のシールドケースを取った内部です 左端下から上に向かって処理され、タンクコイルの左上の終段４Ｄ３２へ ＰＴＯ後ろの穴は、元々ブロックコンデンサが取り付けられていたところで、チューブラー型に交換されています 終段を含むＲＦ部と、ＶＦＯ（ＰＴＯ）が、お隣同士という配置です |
||
 |

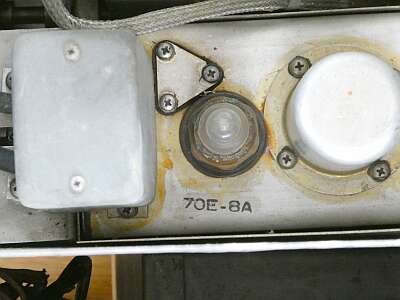

ＰＴＯ部のアップす 「７０Ｅｰ８Ａ」 発振管は、６ＳＪ７です（右端の円柱の中） |
||
 |

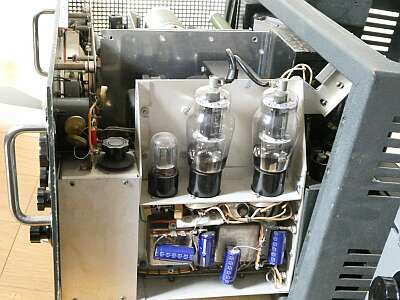

本体向かって右サイド 変調器部です ８０７が見えます 電解コンデンサは、前オーナーの手で交換されています |
||
 |

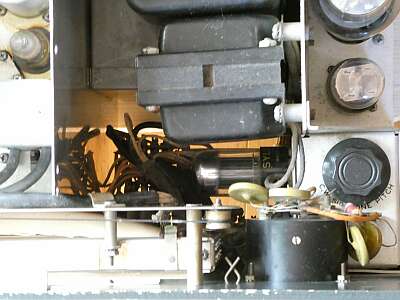

上写真のパネルと変調器部の間に見えているツマミ ＣＷサイドトーンのピッチコントロール用です 細かい配慮があります・・・・ |
||
 |

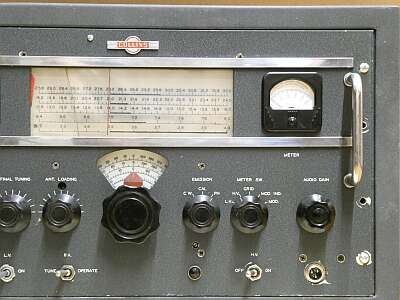

こちらのメーターは 終段プレート供給電圧、グリッド電流 変調器（８０７）のグリッド電流と、プレート電流 を、切り替えてモニタすることが出来ます、 |
||
 |

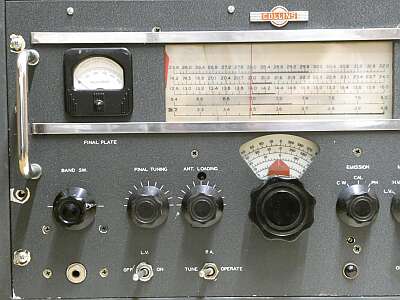

こちらのメーターは、終段のプレート電流表示です やはり、常に監視しておかないといけないのは、終段電流ということですね |
||
 |

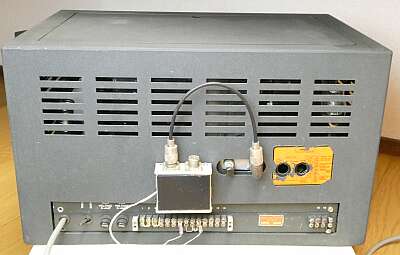

リアの様子 前オーナーの手で、ＡＮＴ切替リレーが取付けられています この時代は、送信機にアンテナ切替リレーの内臓が無いのは一般的・・・外付けアンプに持たせることも意識されていたと思われます |
||
|
|||
