| Ｃｏｌｌｉｎｓ ７５Ａ-２ | |||
 |
|||
| １９５１年の発売のようです １．５MHｚから３０ＭＨｚ ＡＭ／ＣＷ アマチュアバンド専用受信機で、５５９Ｗ ３１８H ３３８Ｄ 重量約２６Ｋｇあります（巨大です！） アマチュア無線用となっていますが、発売当時一体いくらしたのでしょう・・・＄４２０ という情報があります、１＄が￥３６０の固定レート、大卒初任給が￥５〜６，０００の頃です 相方の送信機としては、３２Ｖシリーズ・・・３２V-３の時代でしょうか この時代にあっては、説明書に、ＳＳＢという表現・記述はありません（出てきません） |
|||

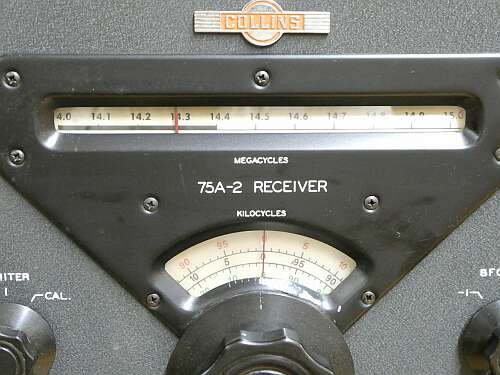

ＲＦ1段増幅、ＩＦ３段増幅のスーパー・ヘテロダイン受信機です １ｓｔＩＦ：１．５〜２．５ＭＨｚ ４５５ＫＨｚ １ｓｔＩＦ：３．２〜２１．８ＭＨｚ ２．５〜１．５ＫＨｚ １ｓｔＩＦ：２６〜３０ＭＨｚ ５，４５５〜３．４５５ＭＨｚ ２ｎｄＩＦ：いずれも４５５ＫＨｚ ＰＴＯ周波数：２．９５５〜１．９５５ＭＨｚ １ＭＨｚ巾 お判りでしょうか ２６〜３０ＭＨｚ時は、ＰＴＯの発振周波数の２倍を使って、バンド幅２ＭＨｚを得てあります 従ってメインダイヤルの読取解像度は、1/2の２ＫＨｚとなります ２ｎｄＩＦである４５５ＫＨｚは３段増幅、その後検波です メカニカル・フィルタの採用はなく、基本は集中ＩＦＴの採用で、ＩＦ段の頭には、クリスタル１枚のフィルタ（帯域幅４KHｚから２００Ｈｚの５段階切替）が用意されています またＩＦリジェクション（Ｔノッチ）は、５０ｄｂ以上と 感度表記は、S/N６ｄｂある帯域内の2μＶの信号で、オーディオ出力が１Ｗ得られると 改めて、本機は １ｓｔＩＦ： ３．２−２１．８ＭＨｚまでは、 ２．５−１．５ＭＨｚ ２６．０−３０．０ＭＨｚまでは、５．４５５−３．４５５ＭＨｚ ２ｎｄＩＦ：４５５ＫＨｚ のダブル・スーパー・ヘテロダイン方式です（１．５−２．５ＭＨｚは、シングル・スーパー・ヘテロダイン） 周波数可変のＢＦＯを持ちますが、プロダクト検波の採用は、まだありません ７バンドで、１．５〜３０ＭＨｚをカバーします １６０ｍ：１．５〜２．５ＭＨｚ ８０ｍ：３．２〜４．２ＭＨｚ ４０ｍ：６．８〜７．８ＭＨｚ ２０ｍ：１４．０〜１５．０ＭＨｚ １５ｍ：２０．８〜２１．８ＭＨｚ １１ｍ：２６．０〜２８．０ＭＨｚ １０ｍ：２８．０〜３０ＭＨｚ ＰＴＯダイヤルひとつで、ＲＦ段、１ｓｔＩＦ段のチューニングを取る、コリンズ伝統となったメカニカルチューン採用です ダイヤル読取り精度 １００等分してあるダイヤル目盛から １６０−１５ｍバンド：１ＫＨｚ １１−１０ｍバンド：２ＫＨｚ 整流管、定電圧放電管を含み、全体で１７球で構成されています １００ＫＨｚマーカーはオプションです ナローバンドＦＭの検波器もオプションで用意があったようです ＩＦ３段増幅に、増幅型のＡＧＣ・・・ＡＧＣもよく効くものと想像されます ＶＦＯは、「７０Ｅ-１２」というＰＴＯです オシレータとバッファアンプがひとつに組まれています 発振周波数：１．９５５−２．９５５ＭＨｚ シャフト１回転が１００ＫＨｚというもののようです １１−１０ｍバンドに関しては、２逓倍した周波数・・・３．９１０−５．９１０ＭＨｚを使用してあります |
|||
| 通電して見るところまで、手が回っていません ここでは、暫定的ですが見た目だけのご紹介です（2023.09） |
|||
 |

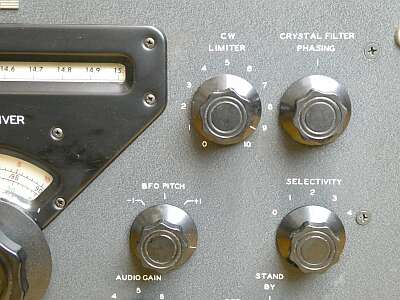

コリンズと聞けば、メカニカルフィルタ搭載だろうと思われがちですが、この時代というか、本機は、メカニカルフィルタの採用はありません クリスタル一片によるフィルタの採用です ６ｄｂ通過巾について、２００Ｈｚ〜４ＫＨｚまで５ステップ フェージングＶＣがパネルに出してありますので、リジェクションノッチの調整は細かくできます あとは集中ＩＦＴとの組み合わせとなります 通常のノイズリミッタに加え、凝った（ＣＷに特化した）ノイズリミッタ回路が設けてあります |
||
 |

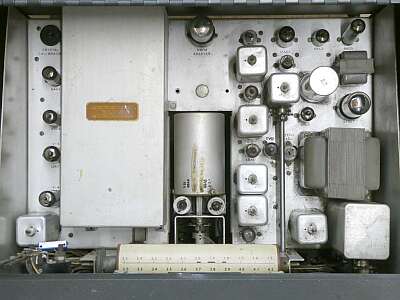

シャーシ上面を真上から写したもの 中央ＰＴＯ左のシールド部は、ＲＦ部です 硬質アルミシャーシですので、鉄シャーシのような錆は生じていません |
||
 |

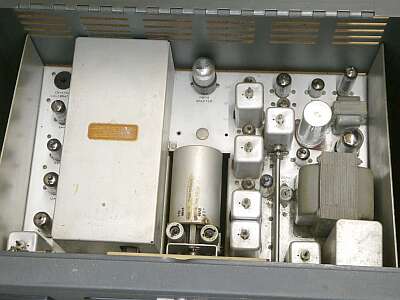

シャーシ上面をフロント側からやや角度をつけて写したもの 左上のＧＴソケットは、１００KHｚマーカーオプションの取付ソケットです |
||
 |

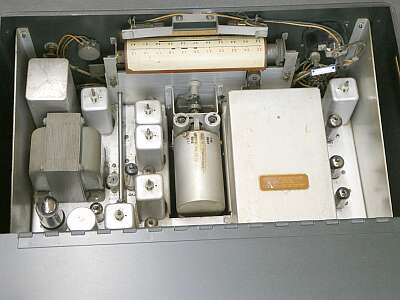

シャーシ上面をリア側からやや角度をつけて写したもの | ||
 |

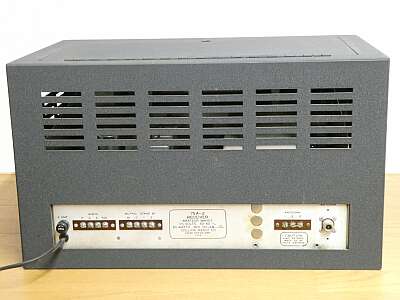

リアの様子 オリジナルのアンテナ接続端子は、右の３P端子だと思います 右端のＮ-Ｒは、前オーナーの手で、新たに取り付けられたものと思います 左の２個の端子板 １．スピーカー接続 ２．スタンバイ・ミュート |
||
|
|||
