Ten-Tec Century21　Model570

Ｔｅｎ-Ｔｅｃ　Ｃｅｎｔｕｒｙ２１　Model５７０

３．５～２８ＭＨｚ帯（５バンド）　　ＣＷ　最大入力７０Ｗの電源内蔵型トランシーバ
Ｈ：１５．６ｃｍ　×　Ｗ：３１．８ｃｍ　×　Ｄ：３０．５ｃｍ　　重量：約７Ｋｇ
こちらは、AC電源を内蔵　１９７７年の発売？　ＵＳ製ではお馴染み？の左右対称デザイン
バンド切替ノブは、純正ではありません

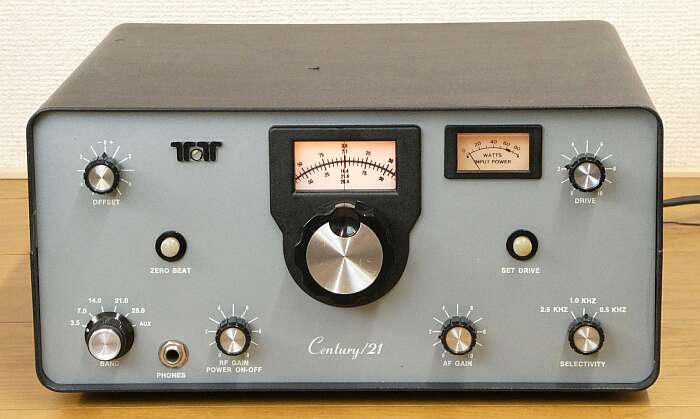

非常にシンプルなフロント・パネルです
メインノブ／バンドＳＷの共通ツマミほか、
送信：パワー（ＤＲＩＶＥ）
受信：通過帯域　ＲＦゲイン　ＡＦゲイン
ボタンは、受信：ゼロビートを取るためのものと、送信：ドライブレベルを設定するための連続送信ボタン
ジャックは、ヘッドフォンのみ、ＫＥＹ接続は、背面に
電源ＳＷは、ＲＦゲインボリュームに連動（押してＯＮ、引いてＯＦＦ）　　
メインダイヤル1回転で約１７ＫＨｚです

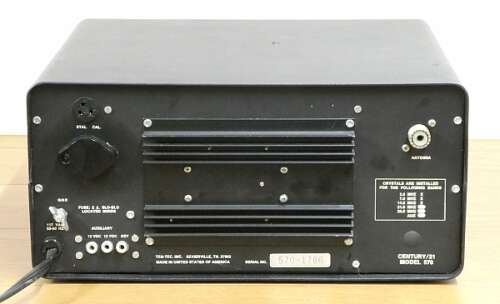

リアパネルです
左上は、外部マーカー接続端子
その下は、安定化電源部のパワートランジスタ
RCAジャックは、＋１２V出力（2口）とKEY接続端子

本機の構成５．０－５．５MHｚのダイレクト・コンバージョン方式の受信機の頭にトップミキサーのコンバータを用意した、非常にシンプルかつ高性能な受信機に仕上がっています Ten-Tecでは、ダブル・ダイレクト・コンバージョン方式と呼んでいるようですＲＦ-ＭＩＸとプロダクト検波には、ＤＢＭが採用され、高いダイナミックレンジを得ています本機では、ＡＧＣ回路の組込はなく、ＲＦゲインコントロールは、ＭＩＸ出力に単純な形でボリュームが入っているだけですまた受信Ｓ表示もありません後継機のＣｅｎｔｕｒｙ２２では、基本的なところはそのまま引き継がれていますが、ＲＦゲインコントロールについては、ＡＮＴ入力のところ（ＤＢＭ入力側）にアッテネータ方式で可変ができるようにＶｅｒＵｐしていますし、ＡＧＣ回路やＳメータ表示が採用されています送信５．０－５．５MHｚのＶＦＯにコンバータ・クリスタルを使用し、目的の周波数に変換したものを増幅した形ですフル・ブレークインに対応しますコンバータ用クリスタル３．５／１４MHｚ帯については差し引き逆の使い方で、クリスタルを節約してありますメーター表示全体に流れる電流を測って表示しているもので、おおよそ７０Ｗの送信入力電力（当時のノービス級に向けたもの）が分かるようにマークされています２５トランジスタ、２６ダイオード、５ICで構成

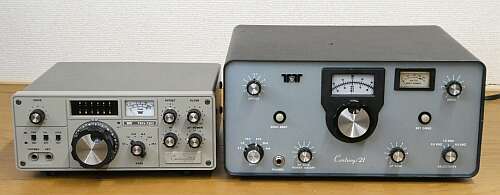

デザイン的にも同じ流れ（基本同じ）の製品には見えませんね	こちらは後継機Ｃｅｎｔｕｒｙ２２との新旧比較Ｃｅｎｔｕｒｙ２２は、電源を内臓せず、そのためサイズの違いが大きいうえ、受信機能の向上が大きく、UpGrade感いっぱいですＫＥＹ接続端子もフロントパネルに用意されました

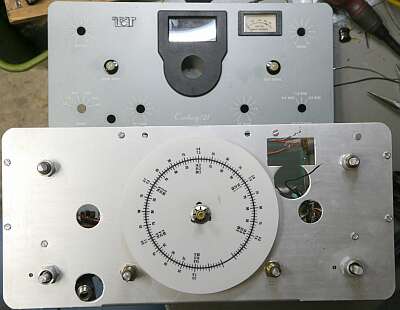

	まず、トラブル対応からメイン・ダイヤルが固着して動きませんＶＦＯユニットの取り外しからスタートです清掃・グリスの塗布など行いましたが、時にノブ空転が生じます使い込めば馴染みそうです左写真は、フロントパネルを外した様子サイズの違いは、カメラとの距離の違いダイヤル目盛は、５ＫＨｚ毎・・・読出精度５ＫＨｚです

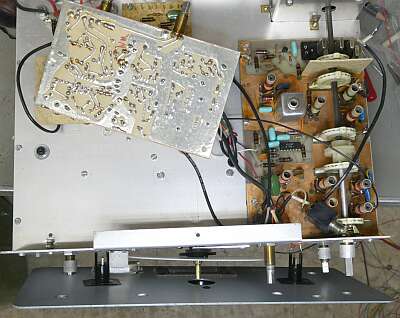

	ＶＦＯ部(Ten-Tecでは、ＰＴＯと称しています）の取り外しには、シャーシ底面のAUDIO PRE-AMP基板を写真のように取り外さないといけませんＶＦＯのシャーシ取付のネジが、この基板の下にありますＶＦＯ／ＰＴＯは、アルミ・ダイキャストのケースの中に上手く組付けられていますＣｏｌｌｉｎｓ、ＤＲＡＫＥ同様のμ同調方式・・・発振コイルのダストコアを前後に出し入れする方式の採用です（Ｔｅｎ-Ｔｅｃでは、この方式がスタンダードです）
	左写真は、 FINAL AMP部、基板、トランジスタです機械的な問題はクリアできたとして、通電してみたところ、電流保護回路が働くような動きをします一度、正常通電した後、DC電圧が落ちますファイナル部の＋B接続を外して様子を見ると正常ですファイナル部への接続に電流計を入れると３Aを振り切りますファイナル・トランジスタが飛んでいました要交換です交換用ファイナルトランジスタが入手できるまで、受信関係のチェックです

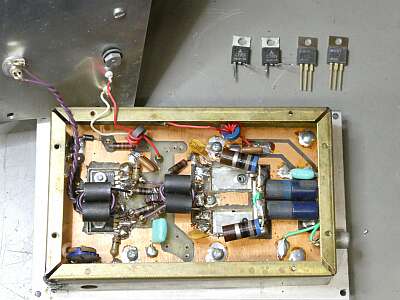

ファイナル・トランジスタ壊れていたものは、２SC１６９６（上写真のパワートランジスタ左2個）、右2個はＭＲＦ４７５ですＣｅｎｔｕｒｙ２２　こちらの予備としてＭＲＦ４７５を買っていることをすっかり失念していました互換があると思われる、この２ＳＣ１６９６を手配していましたが、本来使っていたであろうＭＲＦ４７５に交換しました

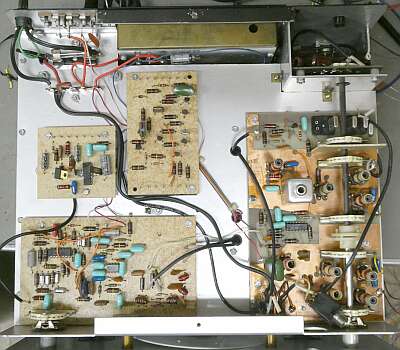

	改めて、シャーシ底面の様子左下から、ＡＵＤＩＯ PRE-AMP基板その上が、AUDIO POWER AMP（左）、 CONTROL BOARD（右）、右の大きな基板はMIXER BOARDです一番上、真鍮色の部分は、FINAL AMP部です
	シャーシ下　リアパネル裏です真鍮製シールド部は、送信終段部ここでは、０．５Ｗ～１Ｗを、２０～３５Ｗに増力しますヒートシンクと一体で、リアパネル側に取り外すことが出来ます結線は、＋１２Vとスタンバイ用電圧の2本だけＲＦの入出力には、ＲＣＡコネクタが採用されています

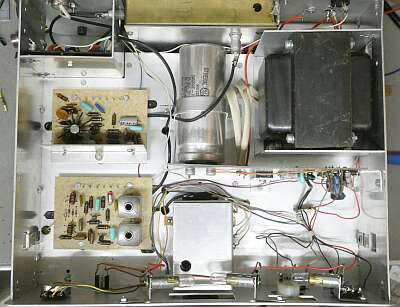

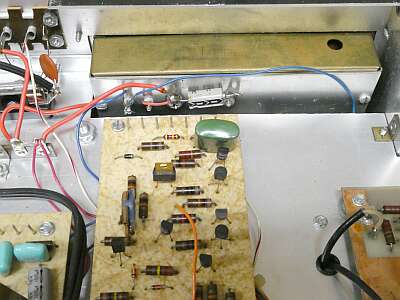

	シャーシ上面の様子大きな電解コンデンサと電源トランストランスの下に縦に取り付いているのが電源回路中央下のＶＦＯ／ＰＴＯの左は、FRONT END BOARD その上が、LOW LEVEL DRIVER基板ですこの出力は、おおよそ最大１Ｗでした一番上、真鍮色の部分は、FINAL AMP部ですその左に、LOWPASS FILTER基板が、縦に取り付けられています

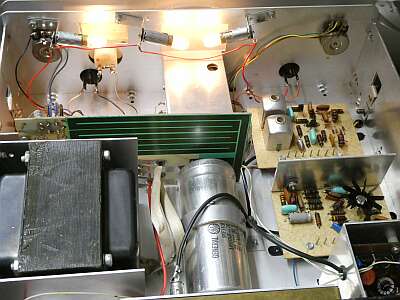

	シャーシ上面をリアパネル側から写したもの照明は、もちろん電球凝っていると思われるのは、メーター照明メイン・ダイヤルと明るさが異ならないよう、薄い白の板がメーターの裏側に張られていますこんなアナログ処置（気配り）が好きです

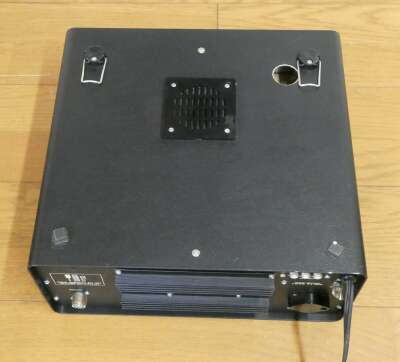

	スピーカーは、底面に用意されています

今回必要だったメンテナンスをまとめると
１．機械的には、ＶＦＯ/メインダイヤル機構の固着対応
　　押しボタンSWの固着対応
２．電気的には、ファイナル・トランジスタのショートによる不良交換
後は、お決まりのトラッキング調整です

電源を内蔵、あるいはメイン・ダイヤル表示機構については、後継機Ｃｅｎｔｕｒｙ２２より本機のほうがコストがかかっています
が、電気的な設計あるいは使い勝手に関しては、Ｃｅｎｔｕｒｙ２２にずいぶん進化を感じます

【仕様】
３．５～２８Ｍｈｚ帯　５バンド（各バンド帯域幅：５００ＫＨｚ）
受信感度：１μV　Ｓ／Ｎ１０ｄｂ以上
選択度：帯域幅　２．５／１．０／０．５ＫＨｚの３段階切替　　４ポール・オーディオ・フィルタ
ＲＩＴ（オフセット）：±５ＫＨｚ
低周波出力：１Ｗ　ＬＭ-３８０
送信出力：２０Ｗ以上　　入力：最大７０Ｗ　ＭＲＦ-４７５プッシュプル
電源：ＤＣ１２～１４Ｖ　最大５Ａ

このシリーズの特徴は、なんと言っても受信回路にあると思います
詳しくはＣｅｎｔｕｒｙ２２のページに記しています

実測＆実稼働
仕様を満足していることを確認しました
１４MHｚ帯での実測ですが、帯域幅１．０ＫＨｚで、０．７μV入力時にＳ／Ｎ１０ｄｂ
帯域を０．５ＫＨｚに狭めると、０．４μV入力でＳ／Ｎ１０ｄｂが得られました
その他のバンドについても帯域幅１．０ＫＨｚで、０．７ー０．８μV入力時にＳ／Ｎ１０ｄｂが得られました
７ＭＨｚ帯でＳＳＢ受信をすると、さすがにＲＦゲインを使って入力信号を絞ることをしないと、音が割れるケースが多々あります
ＡＧＣ回路を持たないので、ここは手動で・・・です

送信パワーは、２１ＭＨｚ帯が一番少なく２０Ｗ強
３．５～１４ＭＨｚ帯にあっては３５Ｗ以上出ています
パワーが出すぎる状況が生じると（ＤＲＩＶＥボリュームを上げすぎると）、定電圧電源回路の過電流保護が働き、電源が落ちます
復活には、電源ＳＷのＯＦＦ／ＯＮが必要です
これはこれで正しいパワー出力制限かと思います
ＤＲＩＶＥ　という調整ボリュームは重要ですＨｉ
３．５～１４ＭＨｚ帯で、最大出力状態で送信する（ＳＥＴＤＲＩＶＥボタンを押す）と、いきなり電源が落ちます！
