| Ｔｅｎ−Ｔｅｃ Ｃｅｎｔｕｒｙ２２ Model５７９ |
３．５〜２８ＭＨｚ帯（３０ｍＢＡＮＤを含む６バンド） ＣＷ 入力５０Ｗ コンパクト・トランシーバ
Ｈ：１０．２ｃｍ × Ｗ：２５．４ｃｍ × Ｄ：２６．７ｃｍ 重量：約２．７Ｋｇ
先輩のＣｅｎｔｕｒｙ２１というマシンは、時々目にする機会がありましたが、本機は始めて目にしました
１９８４年の発売と思われます（ＱＳＴ １９８５年５月号に紹介記事があるようです）
余り目にしない･･･そんなに多くは販売されていないのではないかと想像されます
後述しますが、なかなか興味深い回路設計がしてあります、ということで、つい手にしてしまいました
先輩のＣｅｎｔｕｒｙ２１からは、進化というか改善度合いが大きいと思います |
 |

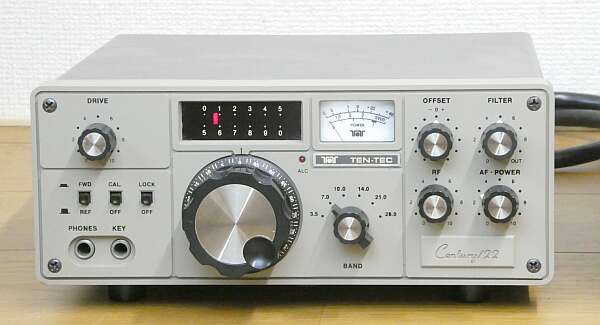

メインノブ／バンドＳＷの共通ツマミほか、
送信：パワー（ＤＲＩＶＥ）
受信：OFFSET 通過帯域 RFゲイン AFゲイン
ボタンは、ＳＷＲ（ＦＷＤ／ＳＷＲ切替） ＣＡＬ 連続送信
ジャックは、ヘッドフォンとＫＥＹ（フロント入力採用はＧｏｏｄ！）
電源SWは､AFゲインに連動(押してON,引いてOFF) |

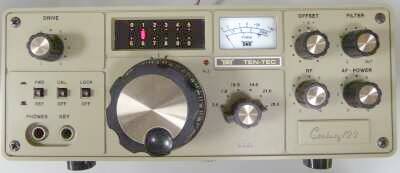

メインダイヤルは、２８．１ＭＨｚの状態を撮しています（２８ＭＨｚバンドは、この１バンドのみ）
非常にシンプルなフロント・パネルです
メインダイヤル1回転で約１７ＫＨｚで、ダイヤル・リニアリティは、まずまずです
１００ＫＨｚ台カーソルは、点灯したＬＥＤが左右に移動します（ナイスなアイディア！）
メータ照明は、消費電力と発熱を鑑み白熱球からＬＥＤに変更したもので、ご覧のように、白っぽく照らしています |
 |

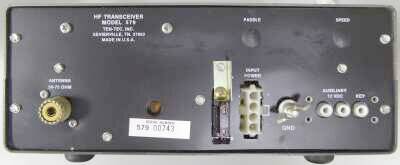

こちらも、なんともシンプルなリア・パネルです
１２Ｖ ５Ａ の電源と、アンテナが用意できれば、すぐに運用が可能です |
|
 |

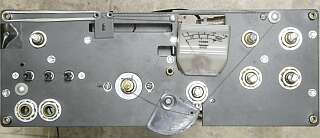

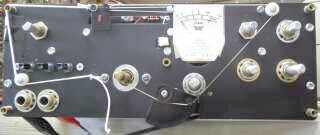

フロント・パネルを外した中側

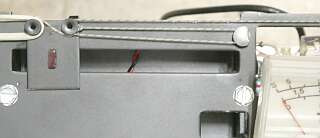

Ａｒｇｏｎａｕｔ以来、Ｔｅｎ-Ｔｅｃお得意？の糸掛け方式による１００ＫＨｚ台カーソル表示の移動機構です
カーソルは、縦長四角のＬＥＤそのものです
伸びきったゴム紐は、当初写真上のように短く引っ張ってごまかしていましたが、時間の経過でこの応急処置もNGになり、シリコンゴム系の適当な輪ゴムに交換しました（写真中）
このカーソルですが、ダイヤル軸の円周×回転数による長さよりスケールの移動距離がはるかに短く、動滑車の理屈で移動の長さを縮めてあります
もし、この機構を分解した場合には、糸のかけ方には要注意！です（写真下参照）
|
 |
 |
 |

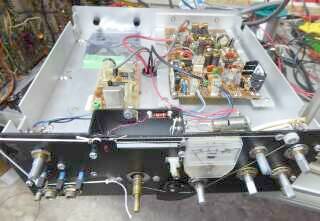

フロントパネルと上カバーを外して前から撮したもの
機械的構造も、極めてシンプルに作ってあります
自作などする場合には、大変参考になります
この時点では、照明ランプはオリジナルの白熱球です |
 |

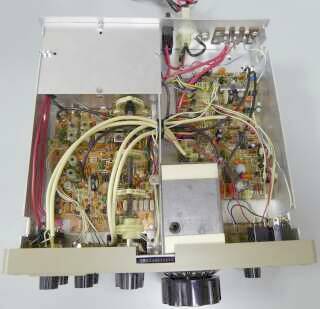

下側のカバーを取り外して撮したもの
左側が、バンド切替オシレータ、ＭＩＸ、ＲＦバンドパスＡｓｓｙ
右側が、受信／コントロールＡｓｓｙです
ＶＦＯは、コリンズ／ドレーク／ヒース同様に、スラグ・チューン方式／ＰＴＯ方式です（説明では、ＰＴＯと称してあります）
左上アルミ・シールドの中は、ＬＰＦ部です |

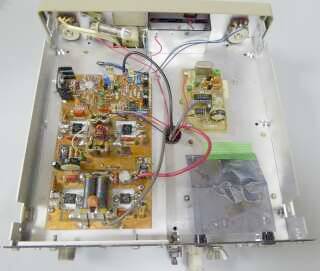

左写真は、上側カバーを外して撮影 |
ＵＳ製品の特徴（スタイル）でもあるのですが、ご覧のようにシャーシほか全てアルミニウムで作られています
ＲＦ特性を取っているものでしょうが、経年変化も少なく、時間が経っても綺麗です
この時点では、メータ照明ランプは、ＬＥＤに交換してあります（メータから少し離しています）
大きな基板は、送信ドライバ／ファイナルユニットです
おおよそ５０Ｗ入力・・・２０〜３０Ｗの最大出力が得られます
右上は、マーカー・ユニット（２５ＫＨｚ：元々オプション）
その下の袋は、ファイナル・トランジスタの予備を入れて忘れないように？養生テープで貼って保管？しているものです！
そもそもは、エレキー・オプションが装着される場所です
関係して、背面に調整穴があり、目隠しがしてあります |
 |

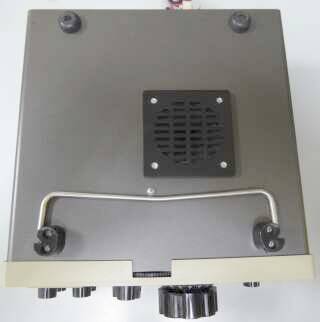

ボトムの様子
内蔵スピーカーには、しっかりしたグリルが取り付けられています
フロント・パネル下に見える、なにやら黒いギザギザのあるものは、４枚上の写真（フロントパネルを外した写真）と見比べていただければ分かるように、カーソル位置の補正用のダイヤル（ツマミ）です
|
 |

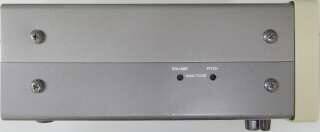

サイドパネルには、ＣＷサイド・トーンのピッチと音量が調整できる穴が開けてあります（中は半固定ボリューム）
|
|
今回必要だったメンテナンスについて
入手時点で、おおよそ正常な動作をしていました
気になったのは、カーソル移動の動きが、低い端で緩慢なこと、そして全体的に（特に高い周波数帯に於いて）ゴソゴソ変なノイズが入ること（ＶＦＯは、ビリビリと少しｆ飛びします）
内蔵スピーカーの線も、端子のところで切れかかっていました
カーソル移動については、引っ張っているゴムの劣化･･･伸びがありました
ＶＦＯ基板を始め、全体的に止めビスの緩みがありました
これらを増し締めして、接点関係をクリーニングしました
後は、お決まりのトラッキング調整です
時代を感じる白熱球も良いのですが、発熱と消費電力の観点から、ＬＥＤに入れ替えました |

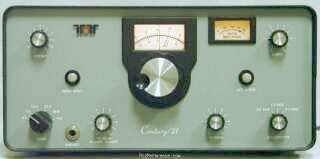

Ｃｅｎｔｕｒｙ２１ Model５７０
こちらは、AC電源を内蔵 1977年の発売？
ＵＳ製ではお馴染み？の左右対称デザイン |
左写真は、本機の先輩 Ｃｅｎｔｕｒｙ２１ です
基本という点では、大きな違いはありませんが、見た目もずいぶん変わっていれば、制御や表示関係も大きく見直され、変更されています
Ｃｅｎｔｕｒｙ２１では、ＡＧＣ回路の組込はなく、ＲＦゲインコントロールは、ＭＩＸ出力に単純な形でボリュームが入っているだけです
Ｃｅｎｔｕｒｙ２２では、ＡＮＴ入力のところ（ＤＢＭ入力側）にアッテネータ方式で可変ができるようになっています
また、ＡＧＣも内蔵・・・ＡＦ検出方式で、検波後のアンプ入力に対して、アッテネータ方式で制御するようになっていますし、このＡＧＣ電圧からＳメータを振らせるアンプ回路も組まれています（Ｃｅｎｔｕｒｙ２１は、ＡＧＣもＳ表示もありません、
メーターは、全体に流れる電流を測って表示しているだけです／送信出力換算イメージ？）
またＣｅｎｔｕｒｙ２２には、送信時に、オーバー・ドライブを表すＡＬＣ／ＬＥＤ表示があります |
電源を内蔵、あるいはメイン・ダイヤル表示機構については、Ｃｅｎｔｕｒｙ２１のほうがコストがかかっています
が、電気的な設計あるいは使い勝手に関しては、Ｃｅｎｔｕｒｙ２２にずいぶん進化を感じます |
|
【仕様】
３．５〜２８Ｍｈｚ帯 １０ＭＨｚ帯を含む６バンド（各バンド帯域幅：５００ＫＨｚ）
受信感度：０．５μV Ｓ／Ｎ１０ｄｂ以上
選択度：中心周波数７５０Hz 帯域幅２００Hzまで可変 ４ポール・オーディオ・フィルタ
ＲＩＴ（オフセット）：±２ＫＨｚ
低周波出力：１Ｗ ＬＭ-３８０
送信出力：２０Ｗ以上 入力：５０Ｗ ＭＲＦ-４７５ プッシュプル
電源：ＤＣ１２〜１４Ｖ 最大５Ａ（実測、４．０〜４．５Ａ）
２８Ｔｒ、２４Ｄｉ、７ＩＣ で、構成されています
このシリーズの特徴は、なんと言っても受信回路にあると思います
ＩＦ段がない
最近のＳＤＲに近い、いきなり検波（復調）です
今や、携帯電話／無線ＬＡＮ（Ｗｉ−Ｆｉ）等の受信回路の標準的な方式です（イメージ除去用、あるいは中間周波数関係の高周波部品の使用がない ＝＞
ＬＳＩ化しやすい上、消費電力も小さい）が、１９７０年代で既に実用化していたと言うことになります
その昔は、スーパーヘテロダインに対して、ホモダインと言われていました（受信する周波数と、内部の発振回路の周波数が同じなため）
いわゆるダイレクトコンバージョンです
とは言っても、最近のＳＤＲのように、いきなり３．５〜２８ＭＨｚに対して行うのではなく、一度５．０〜５．５ＭＨｚに落としてからです
ＤＢＭによるトップ・ミキサ、バッファ・アンプ１段を通して、次のＤＢＭでいきなり検波（復調）、です
従いましてＩＦ（中間周波数）というものは存在しません
５．０〜５．５ＭＨｚのＶＦＯをキャリアとして検波します
キャリア（ＶＦＯ周波数）、ここを中心にその上下で信号が聞こえることになります
ちゃんと、送受でオフセットされるようになっています（オフセット周波数は可変可能）
フィルタは、オーディオ・フィルタと言うことになります
ＳＳＢ受信も、その上下どちらかを聞くことで、ＬＳＢ／ＵＳＢを選んで聞くことが出来ます
選択度は、オーディオ・フィルタの能力で決まることになります
IFアンプがありませんから、IFノイズの発生はありません
このことが一番よく分かるのが、オーディオ・フィルタで帯域を狭めるほどS/Nが向上する点です
実測 ＆ 実稼働
１４MHｚ帯での実測ですが、帯域幅最大で０．５μV入力でＳ／Ｎ１０ｄｂのところが、帯域を狭めると、０．１μV入力でＳ／Ｎ１０ｄｂが得られます
同じことを２８ＭＨｚ帯で行ってみると ０．２μＶでＳ／Ｎ１０ｄｂが得られました（帯域幅最大で０．５μV入力でＳ／Ｎ１０ｄｂ）
７ＭＨｚ帯でＳＳＢ受信をしても、ほぼほぼＲＦゲインを触ることなく内蔵ＡＧＣ動作の範囲で、問題なく受信が出来ます（帯域幅は最大で）実に静かです
マーカー
これまた面白い・・ゼロビートに対して、オフセットした短点の連続した信号になっています（25KHz毎）
もちろん！フル・ブレーク・インです
非常に興味深い設計がなされた無線機のひとつです |
|
|
