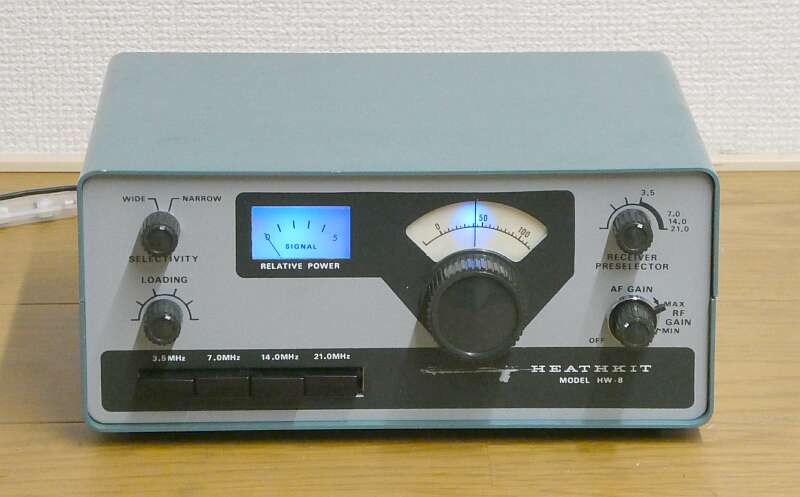

| 1976年から1983年にかけて販売された、３．５〜２１MHｚ帯 ＣＷ ＱＲＰトランシーバです もちろんキットとして発売されたものです ２３５ｍｍ ｘ １０８ｍｍ ｘ ２１６ｍｍ 約１．８Ｋｇと、非常にコンパクトなマシンです 電源は内蔵せず、外部ＤＣ１２Ｖで使用します 受信機の構成に大きな特徴があります いわばダイレクトコンバージョン・・・いきなり検波・・・最近のSDR方式と同じような考え・・・こちらは、アナログ版です ８MHｚ台のＶＦＯとクリスタル・ローカル・オシレータのプリミックスで、いきなり目的の周波数を用意して、ＢＦＯとして目的受信信号をプロダクト検波します アンテナとの間には、ＲＦアンプが1段入っているだけです 検波してオーディオ信号になった信号は、ＡＦのアクティブ・フィルターを通します ここで、2段の選択度・・・ＷＩＤＥ：７５０ＨｚとＮＡＲＲＯＷ：３７５Ｈｚの切替を行うことができます あとはＡＦアンプが控えるだけです ＡＧＣ回路はありません、感度調整はプロダクト検波回路の入力に単純なボリュームが用意されているだけです（ＲＦ−ＧＡＩＮ） 本機は、スピーカー使用を目的とせずハイ・インピーダンスのヘッドホンの使用を標準としてあります 実際の運用スタイルと、消費電力の点からこのような設計になっているものと推察されます 送信は、入力が３．５（３．５MHｚ帯）W〜２．５W（２１ＭＨｚ帯）となっています 送受同一周波数ではビートとして聞くことができませんから、送信時にシフトするように設計してあります |
||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
 |
メインダイヤル、メーター部のアップです メーター動作は、表示にある通り、送信時のＲＦ出力のみ ローディング調整のためのもの メインダイヤルは、1回転おおよそ１００ＫＨｚです ＰＬは、青のＬＥＤに交換しています 周波数表示部は、裏に丸穴が開いたシャーシの向こうからの照明です |
|||||||||||||||||||||||||||||
 |

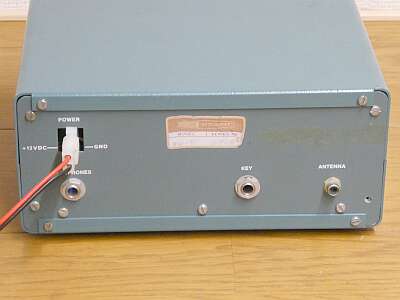

極めてシンプルなリアパネル 電源コネクタ 本来は６Pですが、手持ちの２Pに交換 下段のコネクタは、右から ・アンテナ接続用ＲＣＡ ・電鍵（キー）接続用φ６ ・ヘッドホン接続用φ６ |
|||||||||||||||||||||||||||||
 |

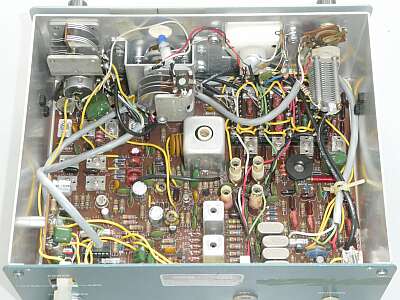

上ケースを外して写したもの フロントパネル右のVCは、送信ロード調整用 同左のVCは、受信ＲＦ部の同調用（プリセレクタ） 中央のＶＣが、２５０ＫＨｚをカバーするＶＦＯ用です |
|||||||||||||||||||||||||||||
 |

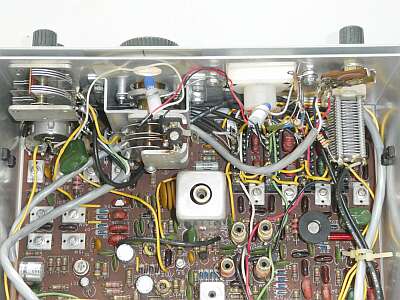

フロントパネル裏のアップです ＶＣ周り、ＰＬ周りの様子が分かります タイト・トリマは、各バンド同調用です 右は、送信ファイナル 左は、受信プリセレクタ 中央のシールドされているコイルは、ＶＦＯ発振コイルです ＰＬの取り付けは、φ１くらいのワイヤで直接つかむ、極めてシンプルな構造がとられています |
|||||||||||||||||||||||||||||
 |

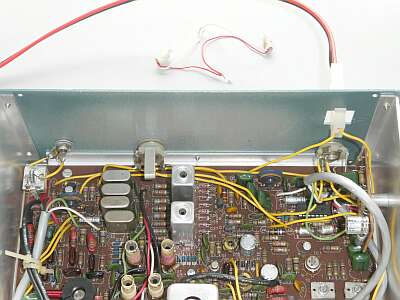

リアパネル側のアップ クリスタルは、バンド変換用 その右はOSCコイル 下の4つのコイルは、プリミックス出力同調 右端の小基板は、低周波ＡＭＰ部 上に、元々取り付いていたＰＬが写っています |
|||||||||||||||||||||||||||||
 |

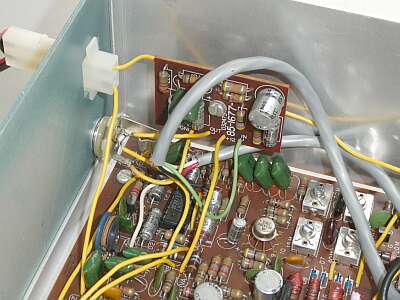

低周波AMP基板です メイン基板とは、別に用意されています |
|||||||||||||||||||||||||||||
 |

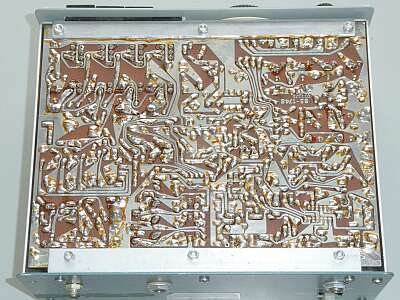

下ケースを外して写したもの メイン基板は、1枚です |
|||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
| しばらく使用されていないもののようで、調整点は送受ともズレがありました 受信に関しては、S/N重視で調整しました
送信時 ０．４５〜０．５Ａ最大 １００％アナログ設計のトランシーバです 使用目的に合わせて、よくできた製品だと思います。 Ｓメータ回路の追加（オリジナルは、送信調整/ロード調整目的に振れるだけ）、スピーカーを鳴らすアンプの追加、マーカー発振器の追加ほか、改造記事もたくさん出回っていて、自分好みにカスタマイズできるなど極めてアマチュアライクなトランシーバだと改めて思います |
||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
| WB8VGEによる The HW-8 Handbook という修理・改造をまとめた106ページにもなる「本」も出されています(webにpdfがあります） 基本的に、本機と同様の方式を採用したトランシーバーとして、上位というか固定局向けにも通用するものとして、TenTec Century Model 579 があります 興味のある方は、こちらもお目通し下さい |
||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
