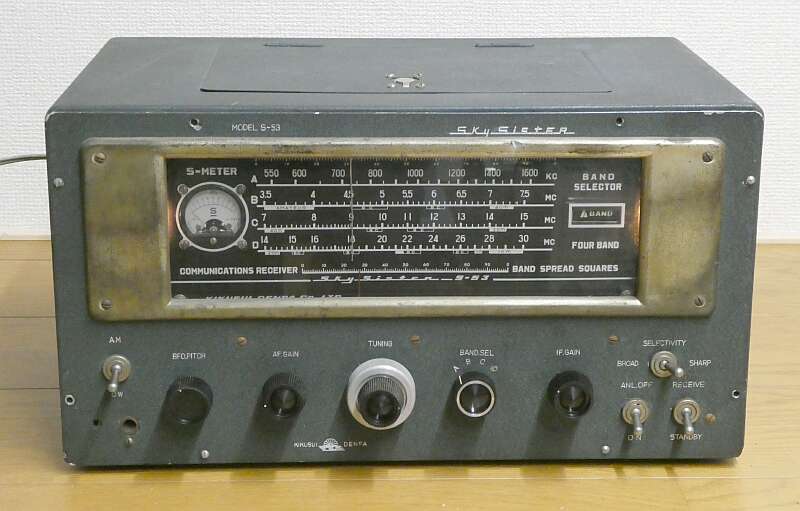

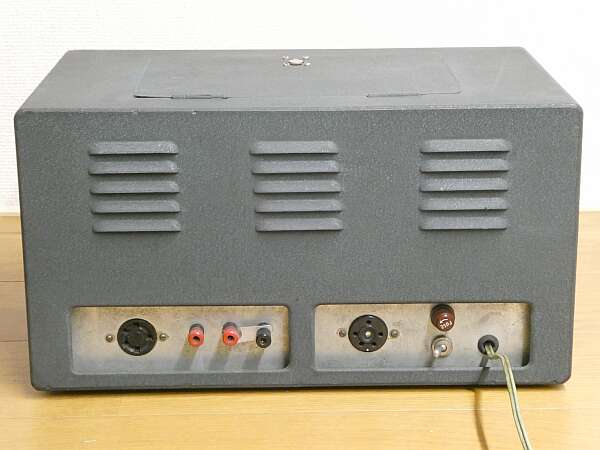

| 1953年（昭和28年）の発売だと思われます 菊水電波製 S-５３ ＳｋｙＳｉｓｔｅｒ です 型式S-５３からは、1948年に発売された Hallicrafters S-５３ が、まず頭に浮かびます こちらは、高1中2のシングル・スーパーヘテロダイン方式が採用された、ＭＴ管4球、ＧＴ管4球の8球構成の受信機です ５４０KHｚから３１ＭＨｚ、４８〜５４．５ＭＨｚを5バンドカバーし、ＢＦＯも内蔵します 本機、菊水電波のＳ-５３は、ＢＦＯ（オプションくさい）を含めるとＧＴ管11球構成（整流管・定電圧放電管を含む）の、高1中2のシングル・スーパーヘテロダイン方式の受信機で、５５０KHｚから３０ＭＨｚを4バンドでカバーします ダイヤルの展開イメージは、Hallicrafters S-５３ と似通って見えます 横行きダイヤルで、最下段がスプレッド・ダイヤルに割り当てられています 大きな違いとしては、Ｓメーターを持っています どのバンドを選択しているのかは、一目でわかるようなバンド表示窓を持っています ゲイン調整は、ＩＦ2段のカソードにＶＲが入っていて、これで調整することになります ＩＦは、４５５ＫＨｚ ＩＦＴには、選択度切替（ＮＡＲＲＯＷ：１０KHｚ離調で−６８ｄｂ、ＷＩＤＥ：１０KHｚ離調で−３６ｄｂ）が用意されています（カタログ表記から） 第一局発は、定電圧放電管による安定化が図られています（単独の発振回路を採用） 回路的には、特にコメントするような点はありません、標準的な設計かと思います やはり Hallicrafters を意識したのに違いはないでしょう（菊水では、S-３８というモデルもあったように思います）
|
||||
|
|
||||
 |

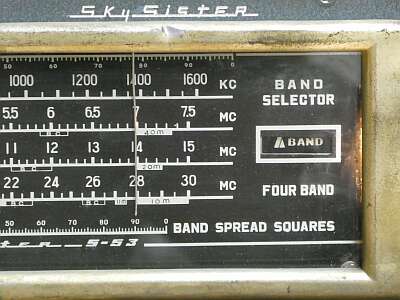

横行きのメインダイヤルの右端に、バンド情報が表示されるようになっています バンド切替SWに連動して、表示板が上下するようになっています 最下段は、スプレッドダイヤルです 照明ランプを点灯 |
|||
 |

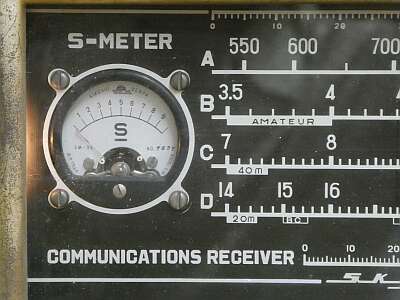

Sメータ部のアップです Ｓ９が、ほぼほぼフルスケールです 照明ランプを点灯 |
|||
 |

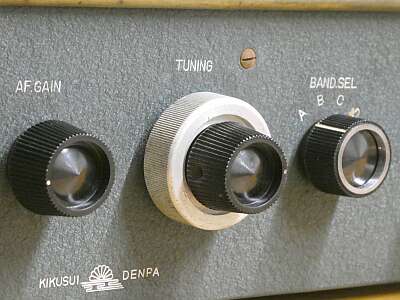

特徴的な２段の選局つまみ 外側がスプレッドダイヤルで、フライホイールがついています バンド切替ツマミは、取り付けて正しい方向にマークが向くものを探して（他の製品から外して！）採用しました（非純正） |
|||
 |

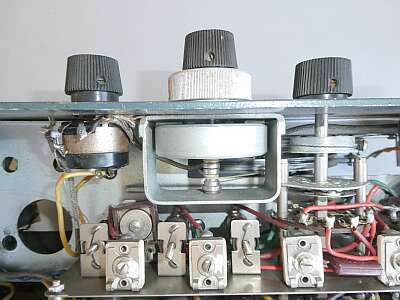

メインダイヤル シャーシ下から見た様子 フライホイールが見えます 右側バンド切替SWのパネル側のドラムが、糸掛けでバンド表示パネルをコントロールしています（糸が見えています） |
|||
 |

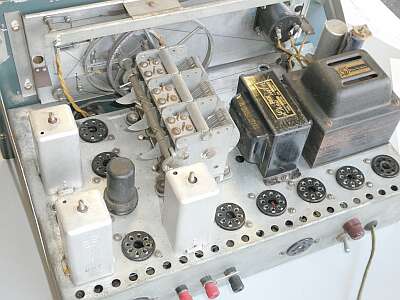

シャーシ上面 真空管は、すべてＧＴ型 1本刺さっているのは、検波用６Ｈ６ |
|||
 |

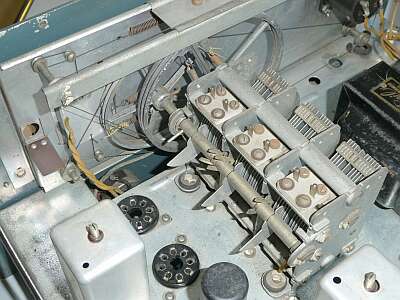

VCは、ご覧のように２セクション型 メインとスプレッドが、一体型になっています この写真ではわかりずらいですが、奥のダイヤルプーリーのその奥に、バンド情報を切り替え表示する上下に動く板が見えます バンド切替SWとダイヤル糸で連携です（上に見えているスプリングは、反対側で引っ張ているもの） PLは、取り外されています（配線は切断） |
|||
 |

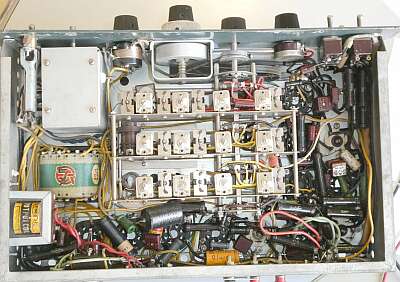

シャーシ下側 配線面です 左上シールドケースは、BFO部 |
|||
 |

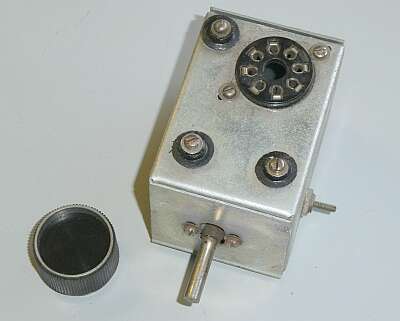

別ユニットになっているBFO部 何も配線されていません ＧＴソケット、発振コイル、そしてＶＣが組付けられているだけです オプションなのか、それともキットの組み立てを途中で断念したのか？ ちぎれたゴムブッシングのところでシャーシに固定、です |
|||
|
|
||||
| とりあえず、すぐにできるメカ的な修復を行いました 電気的な修復というか、復元は、長期戦になります なんとか読み取れる回路図があるので、すべてのＣＲ部品を取り外してから再組立てするのも手かもしれません まずは、取り外さてれいるＰＬを取り付けて、ダイヤル照明だけでも楽しむことにしましょう |
||||
|
|
||||
