| Ｈｅａｔｈｋｉｔ ＳＢ−１０４Ａ |
 |

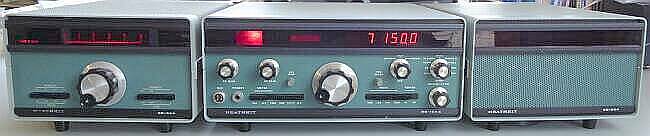

| ↓ これだけ並べると巾１１６ｃｍあります、存在感は十分！ |
 |
|
| 左から ＳＢ-６４４ ＳＢ-１０４Ａ ＳＢ-６１４ ＳＢ-６０４（ＨＰ-１１４４内蔵） |
 |
|

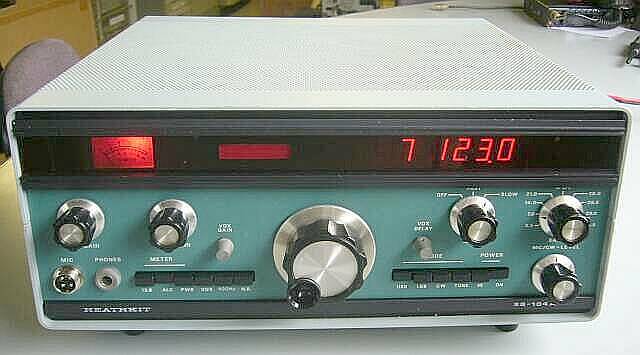

オール・ソリッドステート ３．５〜２８ＭＨｚ帯１００Ｗ ＋ １５ＭＨｚ帯受信 ＳＳＢ／ＣＷ
アメリカン・・・赤のアクリルカバー越しにバックライトがあたるメーター、オレンジに光るニキシー表示
Ｄｒａｋｅのブルーに対抗？して、こちらはレッド、いずれにしても日本ではあまり見かけない配色を採用
ＭＩＣジャックは、ＴＲ-７に合わせたものに交換しました（ここだけ輝きが違う！？） |
その昔、ワーゲンの空冷エンジンを搭載した飛行機のキットまで出していたＨｅａｔｈ社のアマチュア無線機／ＨＦトランシーバです
Ｈｅａｔｈ社の社歴は古く、１９００年代に創業され、１９２６年には軽飛行機をキットの形で販売を開始、計測機器、オーディオ機器、テレビ受像機、アマチュア無線機、趣味向けのコンピュータなどを使用者が組み立てるキットで販売、安価で工場生産品に見劣りしない結果が得られると、特にアマチュア無線関係は社にとって大きな成長分野であったようです
その後、時代の変化もあり紆余曲折があるも、２０１２年５月の倒産まで社歴は続きました（キットの販売は、１９９２年３月で終了）
本機も、元はキットに違いありません（どこまでがキットだったのかは不明！）
１９７０年代後半から８０年前後の製品かと思います
当時、キットで＄７００足らずだったと思います（同年代のＤｒａｋｅＴＲ-７は、＄１,５００くらい）
ＶＦＯ以外、真空管式だったＳＢ-１０２が、約＄４００でしたから、当時としては高額なキットだったことでしょう
それだけオール・ソリッド・ステートで、チューン無しで使えるというメリットが大きかったことと思います
どなたかの手で組み立てられたものを長期保管・・・そんなものを入手しましたので、最低の動作を行うまで手を入れてみることにしました
組立（調整）マニュアルが無いため、ある意味お得意の？エイヤッです
その昔、ソニートレーディングが国内代理店をしていた頃、ＳＢ-１０２（ＨＦトランシーバ／管球式）を入手し、組み立てて実用していた経験はあります
ＳＢ-１０２は、ＶＦＯ／ＬＭＯ以外、全てキット化されていました（その後、どこへＱＳＹしたか覚えていません、写真も残してないし・・・）
国産では、ＴＲＩＯ／ＫＥＮＷＯＯＤが、これらＨｅａｔｈｋｉｔｓの周波数構成を真似ています（ＩＦ／３３９５ＫＨｚ）
ぱっと見たイメージは、ＫＷＭ−３８０ この頃の流行りであるＴＯＰミキサー方式を採用しています
キット化のためか、調整部分を極力抑えた設計がなされています（ＩＦもＩＦＴはなく、トロイダルトランスが採用されています）
そのため性能を極めるような調整は、最初から考えない・・・・キットを組み上げたものが、必ずしも電気的な性能を保証されたものとも限りませんから、最低の動作が得られれば、そこでオシマイと言うことで割り切った取り組みをスタートしました |

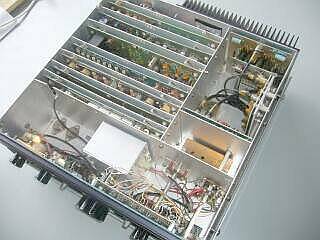

デジタル部から受信ＲＦトップまで
６枚の基板が整然と立っています |

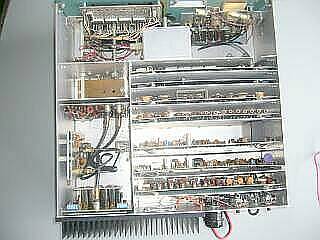

左下ファイナル部の左上がドライブ部（1W時ﾌｧｲﾅﾙ）
その上はLPFﾕﾆｯﾄで､茶色の小箱は180Vｲﾝﾊﾞｰﾀ部 |
金属部は、全てアルミニウムが採用されています
キットのせいか、ゆったりとしたレイアウトです
ＩＦ信号、ドライブ信号などリアパネルから取り出せるようジャックが配されています
基板はガラスエポキシですが、経年変化でしょう、反りが生じています
調整箇所は、ほとんどありません（触れるところがない、基板のレイアウトからエクステンション・ボードでもなければ手が付けられないという事情もあるのでしょう）
オプションは、ＣＷフィルタとノイズ・ブランカ（いずれも今回のマシンには、装着されておりません）
ＶＦＯですが、これまた意外と安定です（減速は､バーニア２段・・・１／３６ 1回転当たり３０KHz弱程度）
面白い試みと思えるのは、ファイナルユニットの前のドライブ出力を切り替えて取り出せること、１００Ｗ／１Ｗの切替がフロントパネルからできます
無調整を支えているのは、トロイダルトランス（フェライトコア）の多用・・・この頃の日本はまだ、高周波的に材質の良いものを手に入れるのが困難な時代です |
現役に耐えるまでの取り組み
まず機械的なところから
ＰｏｗｅｒＳＷはスプリングが錆び付いて動かない・・・ＳＯＦＴ９９とアルコール洗浄スプレーの世話になりました（外部電源のＯＮ／ＯＦＦ連動を考えなければ、このＳＷは使用しなくて済むものです）
ＡＦ-ＶＲは、交換（抵抗値の変化に異常）
フロントパネル飾り窓／真ん中の窓については、照明のランプを取り外し、目隠しをしました（元々コールサインなど浮かび上がらせて表示？）
ＭＩＣジャックもオリジナルの２Ｐのものを、ＤｒａｋｅＴＲ-７に合わせた４Ｐに交換しました
電気的な点検
入手時点では、送受信は出来ませんでした
ただ、ＶＯＸは動作しましたし、ＡＦ−ＶＲ を上げればＩＦノイズはいくらか聞こえます
ＩＦブロック出力に、外部から０ｄｂｍ／３３９５ＫＨｚの信号を入れると、とりあえず受信もすれば送信もパワーがでます
デジタル表示（なんとニキシー・・・ＤＣ１８０Ｖもかかっている／そうとはつゆ知らず、感電しました！）については、１０ＭＨｚ台の表示が変ですが、それ以外はきちんと表示します
送受信できなかった直接の原因は、小型ＰＮＰトランジスタの不良・・・送受の電源ライン切替ＳＷとして入っているものが２個ＮＧでした（同じ型式のＴｒ）
しばらく通電されていなかったせいか、時間とともに状況が変化・・・送受信動作を始めてからも色々惑わされましたが、最終的には落ち着きました（コンデンサを疑ってチェックしましたが、意外と問題はなかったです）
ＯＰアンプを多用・・・パッケージ内で信号漏れ？隣のブロックに干渉？ これらよく分からない現象がいくらか残っていますし、感度を取るためか当時としては普通だったのでしょうが、検波回路に入るＩＦのレベルがどう聞いてみても高いし、ＡＦ音もローカットが過ぎているようです（当時の音がします！）が、こんなものだと割り切りました
受信感度そのものはまずまず、送信に関してはパワーは出ますが、バンドによっては電気を大食いし、ドライブレベルも下がっている感じがあります（ＡＬＣ表示から）
フルパワー運用を目指さなければ、特に問題にはならないでしょう（定格出力の５０％以下で運用するようにするのが私のルール）
ニキシードライブ／ＢＣＤからの表示ドライバですが、探したところ中国に在庫があったので、ＮＧを覚悟で数に余裕をもって発注をしました（古いものですから、そうそうどこにも残っていません）
とてもとても、最近の優秀なマシンの傍に寄れるものとは言えませんが、その時代のマシンとして復活させることが出来ました（バンド表示１０ＭＨｚ台の表示については、ドライバＩＣの入荷待ち！） |
| その後： |
宿題であった１０ＭＨｚ台の周波数表示
ドライバＩＣ（ＮＳ ＤＳ８８８０Ｎ）が届き、交換によりバッチし一発ＯＫ、予備が余ってしまいましたＨｉ
あと妙な表示の原因
「１」が「７」に見えるような横棒がうっすら増えたり、「２」の縦棒が本来の発光より少し暗くつながって見えたり？？？なんとなく電気が漏れたような感じ・・・と言うのが、結果として当たっていました
ＤＣ１８０Ｖ駆動のニキシーと言うことは､先にご紹介しまたが、この高電圧のせいか、基板上の古くなった半田のヤニが漏電を助けていたようです
アルコールでヤニを拭き落とすことで、全てＯＫに |
|
| ラインオプションについて |
 |

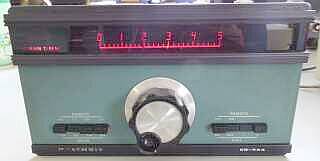

外部ＶＦＯ ＳＢ-６４４
この後、ＳＢ-６４４Ａと言う製品が登場しています
このものは､少々年代が古そうです
写真は､上下カバーを外して正面から撮ったもの
ダイヤル・スケール右に、白っぽいものが見えていますが､これは写り込みです |
 |

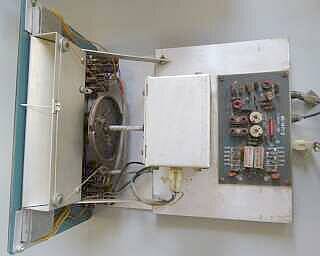

ＳＢ-６４４の内部です
年代を感じる見栄えですが、キチンと動作します
1枚のシャーシの上にＶＦＯユニットが乗っています
基板には､クリスタル2個が取り付けられるようになっています（トリマが見えます、フロントパネルＳＷで選択可能）
この基板上にあるダイオードＳＷが壊れていました
このＶＦＯをつなぐと､本体側のＶＦＯ信号が戻っていかなくなっていました
周波数表示はすれど、正常に送受できず・・・この場合ですが、VFOのレベルが低下していました
こちらにおける周波数表示は､ご覧のようにカーソルが０〜５００ＫＨｚの間を動くのみ、具体的な周波数は本体にデジタル表示されます |
|
 |
外部スピーカー ＳＢ-６０４
外部スピーカーの中に、ＤＣ電源が内蔵されています
ＨＰ-１１４４という純正の電源アダプタの上蓋を外したものが内蔵してありました
スピーカーの取付に注目
しっかりした分厚い板に固定されています |
 |

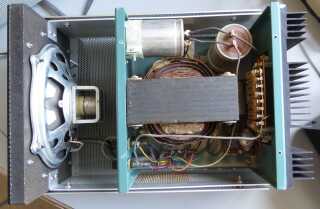

ケースを分解すると、こんな感じに
背面は､全ての面積をヒートシンクに割当
ケーブルの出し入れは､底面に穴を開けてあります
このあたりは､国産品ではあまり考えられないパターンかも
ケースは、オプションは共通に使われています（ＳＢ-６４４、６０４では、サイドパネルが前後ひっくり返して使ってあります／バッフル板の取付都合） |
|
 |

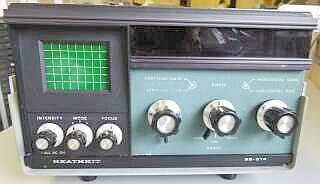

モニタ・スコープ ＳＢ-６１４
送信波形をモニタできるスコープです
モードの切替は、ＳＳＢ、ＴＲＡＰ、ＣＲＯＳＳの３つ
リニアリティのチェックができる、ＴＷＯ-ＴＯＮＥオシレータの内蔵は、ありません
通常のオシロ・スコープとしても、使用できます
|
受信ＩＦ信号をスペアナ風に見せるバンド・スコープは、このシリーズにはないようです
管球式のＳＢ-１００〜１０２、３００／３０１シリーズには、ＳＢ-６２０という用意がありました
デザインと真空管式を気にしなければ、同じＩＦですから、なにがしかの対応で使用できると思います |
 |

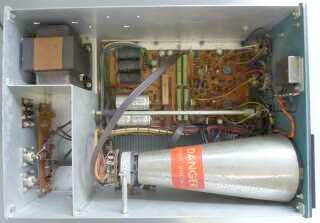

内部はシンプル
でも、きちんと基本は押さえてあります
レイアウトですが、ＫＥＮＷＯＯＤ ＳＭ−２２０が、なんとなく似ています（誰が考えてもこうなるのかも？）
ＴＳシリーズが、Ｈｅａｔｈを参考にして生まれてきたことは周知の通りです（ＴＳ-３１１／ＴＳ-５１０以降、ＤＳＰの採用になるまでの間）
故障箇所は、水平ソースフォロワ／ＦＥＴ・・・水平に輝線がでない状態でした
Ｎチャンネルのものでしたので、手持ちのＪ３１０で代用しました |
 |

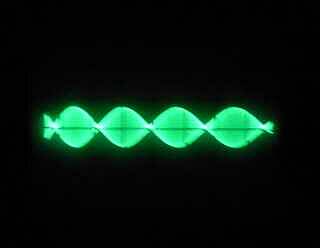

試しに、１５Ｗ ２１ＭＨｚのＴＷＯ-ＴＯＮＥ送信信号をモニタしてみました
これ以上、縦の振幅は得られません、やはり５０Ｗ程度は最低必要そうです |
 |

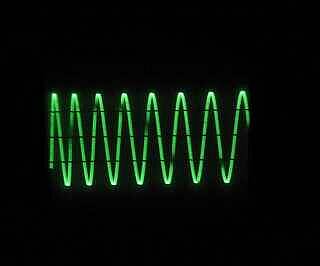

こちらは、１ＫＨｚの低周波信号をＶ端子に入力した時の表示波形です
ブラウン管の輝度が少し低い（暗い）感じがするのですが、ＦＯＣＵＳはきちんと取れていますので、これで正常な輝度なのかも知れません（正しい動作品を見たことがない！）
水平軸のリニアリティが今一歩？！
Ｖ／Ｈのバランス調整
マニュアルに従って、調整したつもりなのですが・・・ |
本シリーズには、あとコンソール・ステーション／ＳＢ-６３４と、８８７３シングルのリニア・アンプ／ＳＢ-２３０があります
ＳＢ-６３４
デジタル時計、最大２Ｋｗまでの通過型電力計／ＳＷＲ計、フォーンパッチ・コントロールの機能を有します
ＳＢ-２３０
粉末は発がん物質と言われる酸化ベリリウムを絶縁に使った熱伝導式（ヒートシンク方式）のＥＩＭＡＣ ８８７３をシングルで使った、入力１Ｋｗのファンレスのリニア・アンプです
無線機本体は、オール・ソリッド・ステートで、ノーチューン 静かなリニア･アンプと、当時は凄く先進的なものだったのだと容易に想像がつきます
余談ながら、このＥＩＭＡＣ ８８７※シリーズは、ある時期アマチュア無線業界で多用されたのですが、その後入手が極めて困難となりました |
|
|
| オプション追記 2017.05 & 2017.07 ＪＡ４ＦＵＱ |
|
上記ラインオプションを入手したく、一式で手に入れた中に、本体／ＳＢ−１０４があります
不動と言うことでしたが、このまま飾りにするには見た目が後一歩、それならいっそ直してしまおうと、また悪い癖で修理に取りかかりました
例によって、槌より柄の方が重たくなってしまう可能性が「大」です |

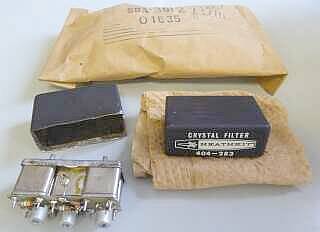

クリスタルフィルタ P/N ４０４−２８３
バラしているのは不良のもの、その右は新たにeBayで入手したものです
一時は、クリスタルを特注して直そうかとも思いましたが、まぁ一度ｅＢａｙを探そうと思い立った結果です |

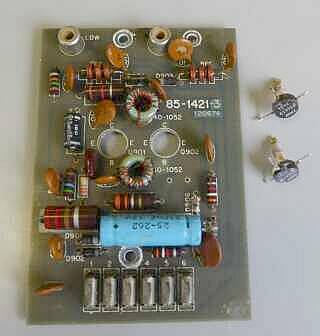

| こちらが、もう一つの犯人 |
 |
| ＱＲＰ １Ｗ（パワーＬｏｗポジション）での運用時は、このボードがファイナルとなり、切替リレーの音もな、く送受切り替わります |
|
保管状態が良くなく､見た目はあまり良くありません
レタリングも消えているところがあります
またＶＯＸ関係のツマミ２つは、純正ではありません
通電してみたところ、ＡＦ関係は活きていそうですが、ＲＦ関係は全くＮＧのようです
まず、湿気の多い国内での長期保管品ですから、スイッチ関係の接点、ボリュームのスライダーなど念入りにクリーニングをしました
その結果、
受信：ＩＦノイズが聞こえるが感度が取れない
送信：ＶＯＸは動作するも全くパワーが出ない
ファイナルのアイドル電流が流れるだけ
こんな状況からの本格修理スタートです
チェックを進めていくと、ＩＦボードと、ドライバＰＡボードに問題というか原因があることが分かりました
手持ちのＳＢ−１０４Ａのボードを引き抜いて、差し替えることで、ほかの動作に問題のないことは確認できました
動作する同じマシンがもう１台あると、こういう確認には極めて便利です（細かく言えばボードのバージョンは違います！）
さてここからが難題
調べを進めると、ＩＦボードの中にある原因･･･とにかく感度が取れないのですが、なんとクリスタルフィルタがＮＧ
送信ドライバＰＡボードに於いては、要のＴｒが２本ともＮＧです
いずれも、そこここで簡単に入手とはいきません
海外を頼るしかない・・・ｅＢａｙを探してみました
あるところにはあるもので、クリスタル・フィルタはＨＷ１００用として出品されているものを発見、同じ型式です
ドライバＰＡに採用してあるTrは、TRW社ＰＴ６６１９で、カナダのＷＥＢには掲載があるところもありました
さあどうしようと言うところで、ボードそのものが売りに出ていないか、またｅＢａｙをチェック・・・なんと同列の型番のものを見つけることが出来ました
送料を含めたコストはともかく、まさに、ｅＢａｙ様々です
以上の対応で、キチンと全体の動作をするようになりました、７０年代の古いものでも、やる気になれば修理は出来るものです！？ |
|
