温湿度センサは、ラジェーションシールドに収納
|
日射センサは、この位置に取り付けて様子を見ることに
|
 |
 |

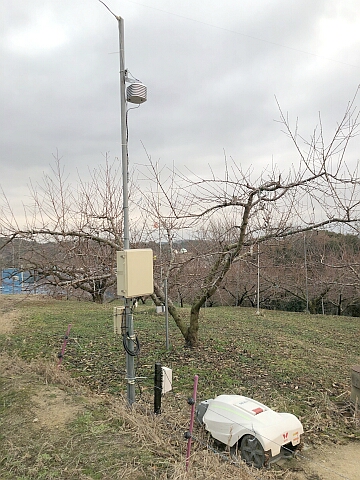

実際に設置した様子
２個ある屋外用収納ＢＯＸの上側が本システム
|
マストのＴＯＰに取り付けた
温湿度・日射センサの様子
|
 |
 |
こちらが計測・通信装置本体です
温湿度・日射量・土壌温度・土壌水分
以上のセンシングを行い、Wi-Fi環境を利用して
計測値をサーバにｆｔｐ送信
|
設置した畑です
ビニルハウス左手前の柱・・・サイドカーテンの
自動開閉システムのマストに本体を設置、です
この畑にはWi-Fi環境と電源を用意しています
|
 |
設置装置全体像です
屋外用収納ＢＯＸ上側が本システム
下側は、ビニルハウスのサイドカーテン自動制御システム（ティンバー農園 詳しくはこちら）の制御部です
いずれもWi-Fiでネットワークに接続しています
インフラに関してですが、ＬＴＥの利用も可能です
カーテン巻き上げモーターの取り付いているマストのＴＯＰに、温湿度・日射センサを設置しています |
|
| Webサーバ画面 もちろんスマホ利用を意識 |
| システムの考え方としては、作物ごとの独立した管理です |
 |
作物ごとのTOP画面で、環境情報についていわゆるリアルタイム表示をさせています
|
 |
温度グラフです、露点温度も併せて表現
一日の平均気温を求め、積算温度管理へ
|
 |
日射量 このデータから日照時間を割り出します
|
グラフ表示は全てのセンサ情報に対応しますし、積算温度や日照時間についても対象とします
|
|
比較グラフ
データが溜まっていないので、比較グラフは現時点では表現できません
関係して積算温度などの表現や活用も、これからです |
|

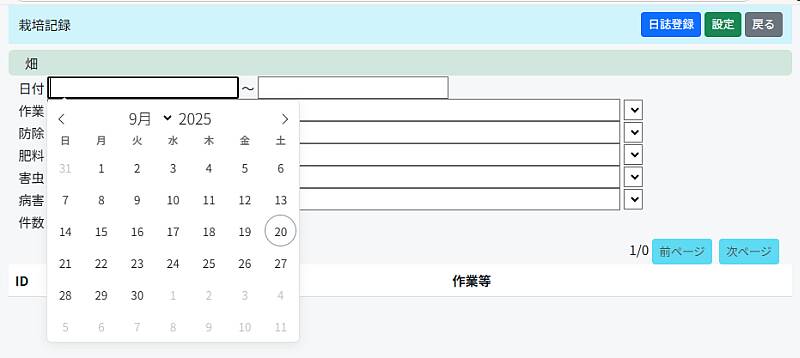

栽培記録
いわゆる栽培日誌ですが
イベントデータとして観察や作業の内容について、スマホで容易に入力できるよう設計中です |
