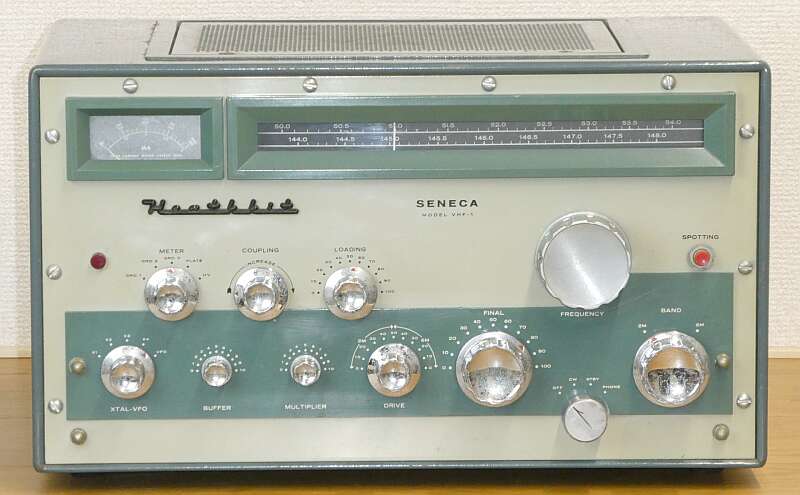

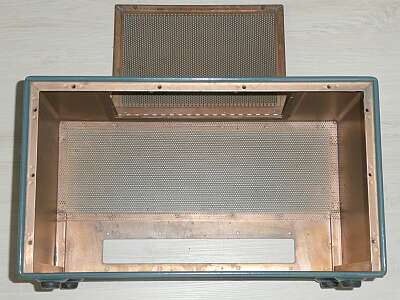

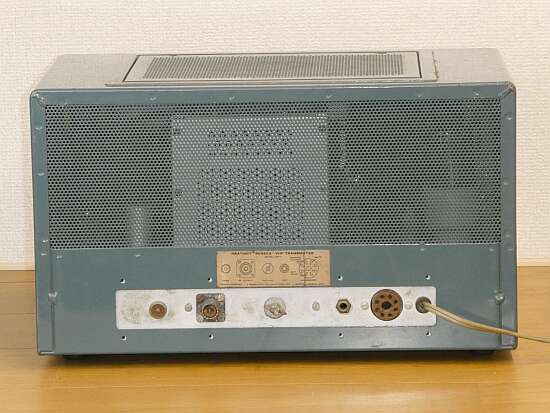

ケースです
内側は、銅メッキが施されています
シールドが重要という証でしょう |
 |

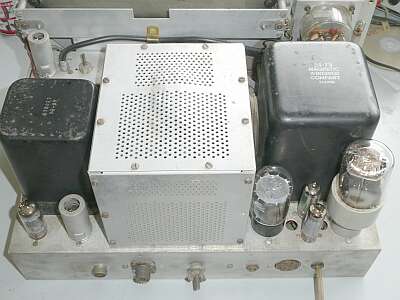

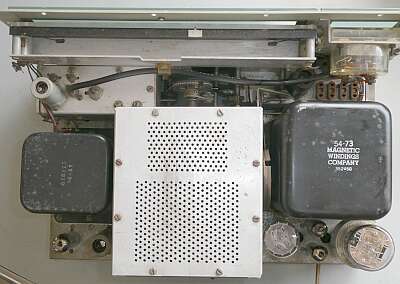

真上からシャーシ上面を写したもの
トランス−終段部−トランス が、ほとんどのスペースを占めています |
 |

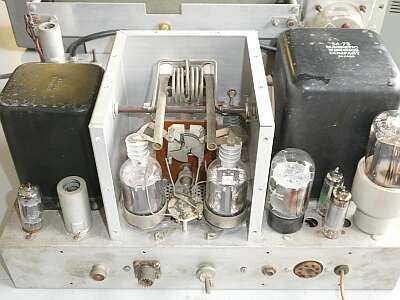

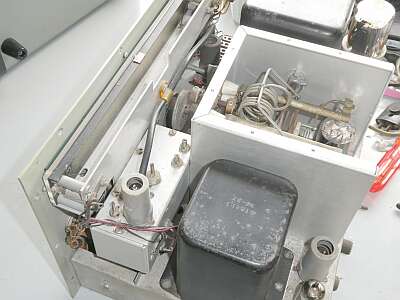

シャーシ上面をやや後ろから |
 |
終段部のシールドを外して写しています
終段は、６１４６プッシュプル
|
 |
リンク・コイルは位置可変（結合度の可変が、フロント・パネルより操作可能）

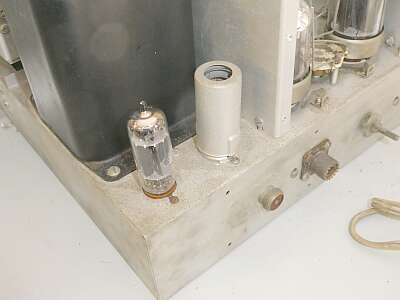

手前左のシールドされている部分は、ＶＦＯ部 |
 |
ＦＴ-２４３ソケットは、固定ＣＨ用
クリスタル４個まで内蔵できます |
 |

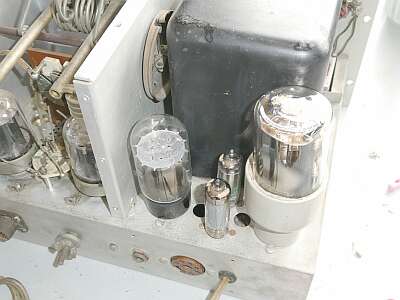

こちらが変調部
シールドをかぶっているのがマイクアンプ１２ＡＸ７
そのお隣は、キャリア・コントロール変調を担う６ＤＥ７ |
 |
整流管の間に見えるＭＴ管
奥は、定電圧放電管ＯＡ２
手前は、終段を制御するクランプ管６ＡＱ５

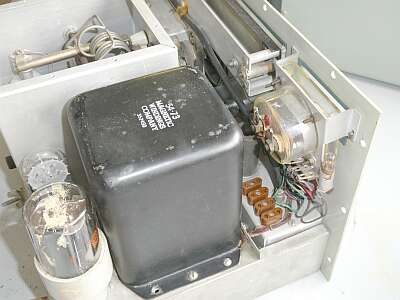

糸掛けダイヤルは、リンクコイルの駆動用 |
 |

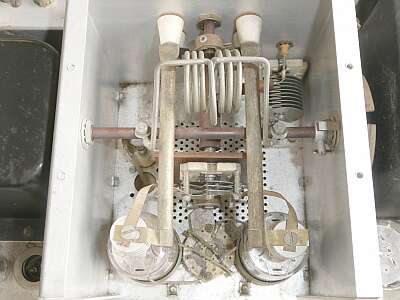

写真では見づらいですが、中和用のロッドが左右の球に２本ずつ向けてあります
リンクコイルは位置可変（結合度の可変が、フロントパネルより操作可能）
右下のＶＣは、ロード調整用
真ん中のＶＣは、バタフライ型で、フロントパネルより調整可能
バンド切替は、ＳＷで１４４ＭＨｚ時には、５０ＭＨｚ同調部（コイル部）をショートさせるようになっています
２本の平行棒？が、１４４ＭＨｚ帯の平行線同調回路部です |
 |

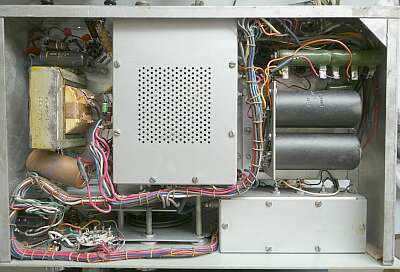

シャーシ裏です
トランスは、チョークコイル
黒の筒は、ブロックコンデンサで、高圧の平滑用 |
 |

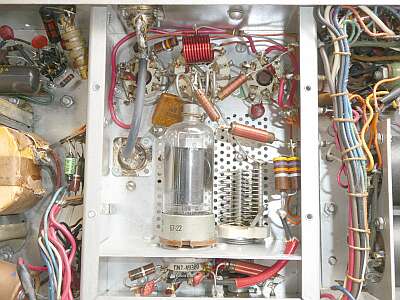

シャーシ裏、大きなシールド部中身のアップです
真空管は、ドライバ ２Ｅ２６
５０ＭＨｚ帯ではストレート・アンプ、１４４ＭＨｚ帯ではダブラとして動作 |
 |

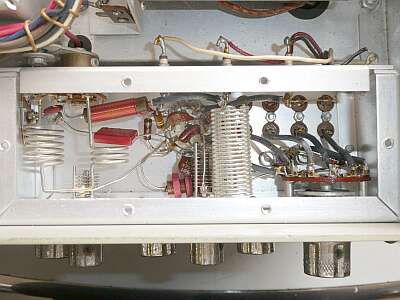

シャーシ裏、小さなシールド部中身のアップ
固定CHクリスタル発振／トリプラ部 |
うっかり力をかけすぎて、終段同調用バタフライVCの駆動糸を切ってしまいました
糸を張るスプリングも伸びてしまいました
ドラムの取り付いているシャフトがベークライト製で、適当な弾力が期待できたので、スプリングなしで強引に？糸を張りました
結果、うまく駆動できています、やれやれです |
