ＹＡＥＳＵ　ＦＴ-５０１

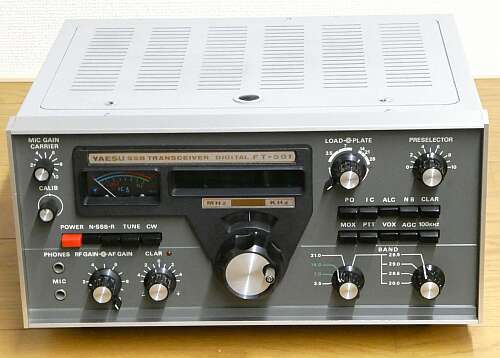

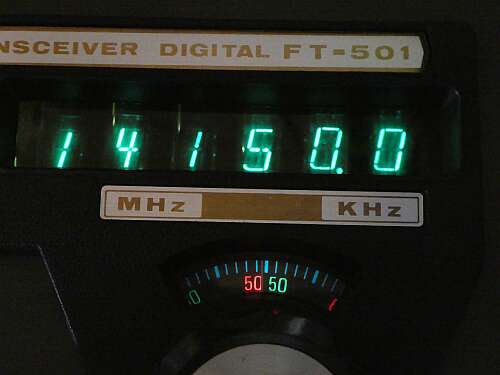

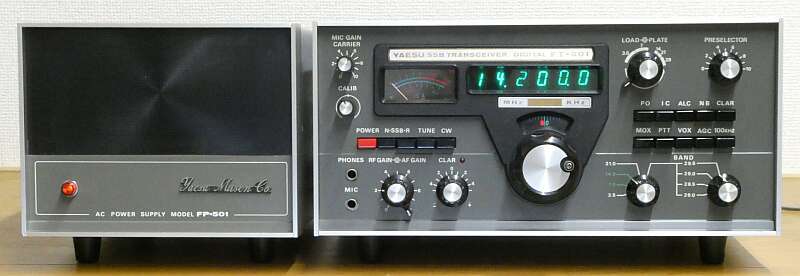

こちらは、１９７４年に発売された　八重洲無線　最初のディジタル表示採用機です １Ｗあたりおいくら？みたいなパワー競争（金額をパワーで割ったパフォーマンス競争）もあった頃で、終段は６ＫＤ６パラ　５６０ＷＰＥＰと表現されたモデルです ＦＴ-ＤＸ４００の流れと同じです（こちらのＵＳモデルは、ずばりＦＴ-ＤＸ５６０でした） 本機ですが、発売当時、￥１６９，０００だったと思います 構成 プリミックス方式を採用　ＩＦ：９ＭＨｚのシングルコンバージョンです ５ＭＨｚ台のＶＦＯと組み合わせて、３．５/１４ＭＨｚ帯に関しては、バンド・クリスタルを省略しています またＲＦ部分は真空管を採用、まだ真空管のほうが半導体より優位と思われていた部分が残るハイブリッド設計ということでしょう ＭＩＸ−ドライバ−終段、そして送受共有のプリＭＩＸ部 受信も、ＲＦアンプとＭＩＸは、真空管の採用です（計７本） これらの内容は、１９７０年に発売された　フロンティアエレクトリック　ＤＩＧＩＴＡＬ５００　と類似しています ここまでのＹＡＥＳＵ製品とは趣が違いますので、もしかしたらフロンティアエレクトリックからエンジニアが招かれたのかもしれません（参考ページ：ＣＱ-２１０） キャリアひとつで、ＵＳＢ／ＬＳＢをフィルターで切り替える方式を採用、周波数読み取り（カーソル）は１本です ＣＷフィルタと２８ＭＨｚ帯に関して、２８．５〜２９．０ＭＨｚ以外の残り３バンドはオプションですが、入手した本機は実装してありました（フルオプション状態） ＦＴ-５０１Ｓという１０Ｗ機の用意もありました こちらは、終段：６ＪＳ６Ｃ　１本です ということは、６ＪＳ６Ｃパラに改造しても、出力１００Ｗまで・・・・ ＦＰ-５０１Ｓも、オプションとなっている高圧整流回路を組み込んでも、得られるのは６００Ｖ ということで、ＦＴ-５０１Ｓ＋ＦＰ-５０１Ｓでは、改造してもＦＴ-５０１にはならないということになります こうして本体だけで見ると、ずんぐりむっくりして見えます 八重洲で最初にディジタル表示が採用されたトランシーバです ＮＥＣ製蛍光表示管の採用です ご覧のようにアナログスケールと併用です マーカーでディジタル表示を合わす…キャリブレーションツマミが用意されています 全体の発振回路を見るのではなく、ＶＦＯ周波数だけを見たディジタル表示のため、キャリブレーションが必要ということです（ＰＬＬ普及以前の当時は、そんなものです！） ディジタル表示のキャリブレーションが必要な点はともかくとして、メインダイヤル・・・カーソルは、１本しかありません キャリアはひとつで、フィルタを切り替える方式の採用により可能になったことです 多分ですが、国内では、ＴＲＩＯ　ＴＳ-９００が最初の採用のように思います 後日、Ｕｎｉｄｅｎ２０２０、ＮＥＣ CQ-２０１等にも採用されました（海外にはＤｒａｋｅ ＴＲ-４等、諸先輩がいます） ＨｅａｔｈＫｉｔやＣｏｌｌｉｎｓでは、ＶＦＯの周波数をシフトさせることで、読み取りカーソルをひとつとしています 現在は、デジタル処理でカーソル一本は当たり前のことになっています 周波数表示も各発信部の周波数を計算して、最終の周波数を一発表示させています（もちろんキャリブレーションは不要です）

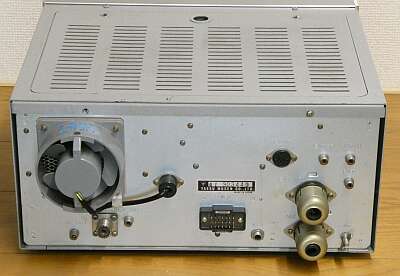

	リアパネル 極めてシンプルです リニアアンプや、外部ＶＦＯ等の接続用に端子が用意されています このシリーズの外部ＶＦＯは見たことがありません・・・多分ですが、ＦＴ-２００用に準備されたＦＶ-２００が流用できたと思われます（同じ周波数関係）

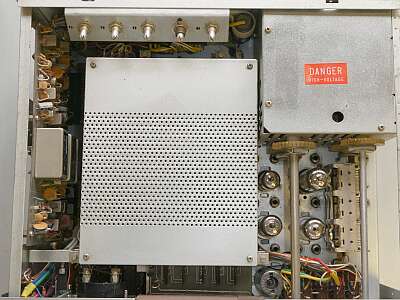

	シャーシ上面 ＭＴ管５本が見えます これに終段管２本が加わり、計７本の真空管が採用されています

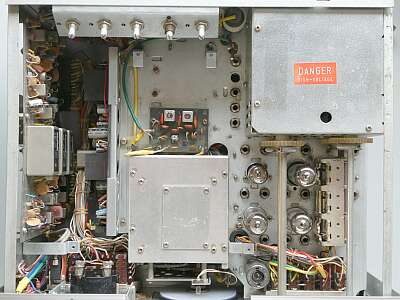

	シャーシ上面 表示不良修理のため、ディジタル・カウンタユニットを取り外した状態てす

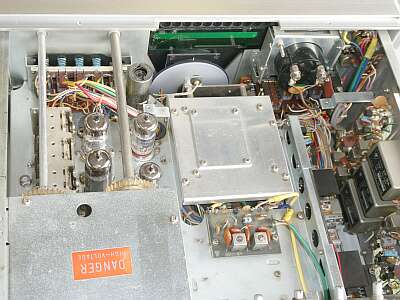

	ディジタル・カウンタユニットを取り外した状態で、フロントパネルを正面に写しています

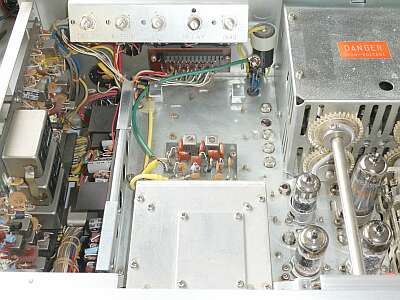

	ディジタル・カウンタユニットを取り外した状態で、リアパネルを正面に写しています リアパネル上部には、ＶＯＸ関係と、終段バイアス調整のＶＲが取り付いています ケース上蓋を開ければ簡単に調整できる位置です ユニットは、左に見える縦に取り付いた２枚です

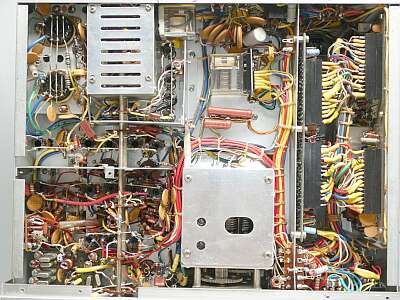

	シャーシ底面です シングルコンバージョンのせいもあるのでしょう、シールド板の採用は最小に見えます

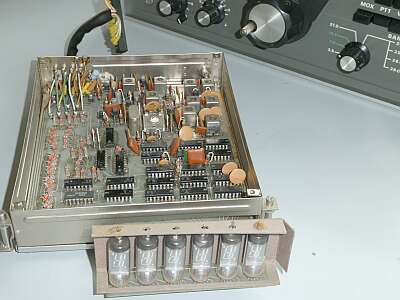

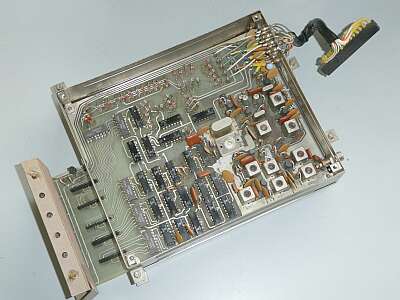

	取り出したディジタル・カウンタユニット ＮＥＣ製の蛍光表示管６本が採用されています ドライバＩＣも専用のもの このあたりが壊れると修理不能に・・・部品入手できません
	取り出したディジタル・カウンタユニット ここから修理開始です １０ＭＨｚ台の表示は、非表示、「１」「２」の表示だけですから、ドライバＩＣの世話にはなっていません カウントするのは、ＶＦＯの周波数のみ、右端にその入力のＲＣＡレセプタクルが見えます

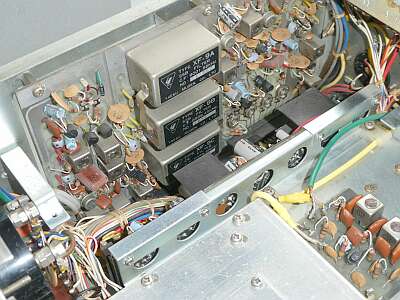

	正面がＩＦ部 元々オプションのＣＷフィルタが装着されています （一番下）

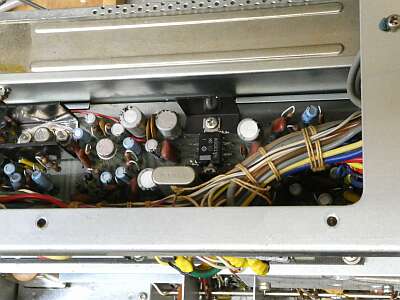

	上写真の ＩＦ基板の手前側にも基板があります 外したＩＦユニット側から中を見た様子です 送信マイクアンプ、ＶＯＸ、ＣＷサイドトーン、受信ＡＦ、９Ｖ定電圧電源、マーカーなどが１枚の基板の上にまとめられています １００ＫＨｚクリスタルの頭が見えています その上が、受信ＡＦアンプ（日立 ＨＡ１３０６）です 上のＩＦ基板と、この基板を取り外して、いわば見込み修理です 動作させたままでは、上手くテストできません

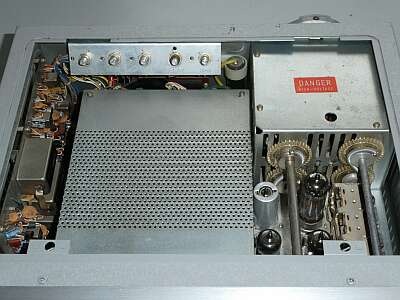

	ケースに入った状態で上蓋を開けると、こんな景色となります

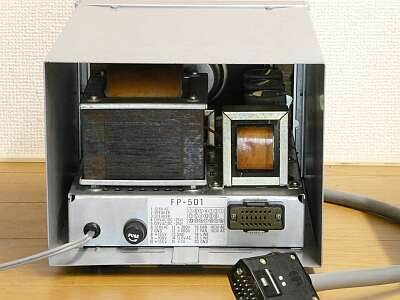

	外部専用電源　ＦＰ−５０１　の背面です
やはり経年変化に伴う問題 ＳＷ類の接触不良、ＶＲのガリなど生じることは仕方ありません 今回一番目につくトラブル２点 １．デジタル表示の１０ＭＨｚ台が、常に「１」が表示されること ２．受信が変・・・Ｓメータが振り切って何も受信できなかったり、時にＳメータが正常になって受信できたりすること １．は、表示制御部にＴｒ不良を見つけ交換することで解決 ２．は、ＲＦ-ＡＧＣ制御Ｔｒに異常がありました 　　今回見つけたＴｒの異常は、すべて２ＳＡ６２８Ａで、同じような壊れ方をしていました 　　ＡＧＣ回路の２ＳＣ７１１Ｄも不安定な動きがありましたので交換しました 必要な感度が取れた結果、今度は１００ＫＨｚマーカー信号が弱い・・・？？？ あとＡＧＣ　Ｓｌｏｗが効いていない・・・１μＦコンデンサの容量抜けか絶縁不良が想像されます マーカー信号が弱い件は、ＢＵＦＦの２ＳＫ３４がＮＧでした Ｊ-ＦＥＴは、Ｊ-３１０位しか手持ちがなく、このものと交換 ２８ＭＨｚ帯でもＳ８程度のマーカー信号強度が得られました（交換前は、全く聞こえなかった！） ９．０００ＭＨｚキャリアの周波数を合わせ、平衡変調のバランスを取り、最後に、ＶＦＯ周波数をきちんと合わせました
参考スペック １４．１００MHｚと、２１．２００ＭＨｚにて実測 受信：S/N１０ｄｂが得られる信号入力　０．２μＶ 　　　おおよそ４０ｄｂμＶで「Ｓ９」に調整しました 送信：ＣＷで送信、フルスケール２００Ｗの終端型パワー計の針が、簡単に振り切れました
なんとか現役に耐えるところまで来ることが出来ました あまり多くが市場に出ていないモデルのように思います ＦＴ-１０１系に人気が集まっていたせいかもしれません どうも日本国内ではシンプルな設計のものは意外と人気が出ない・・・そんな風潮を感じます
2023.09　　ＪＡ４ＦＵＱ
