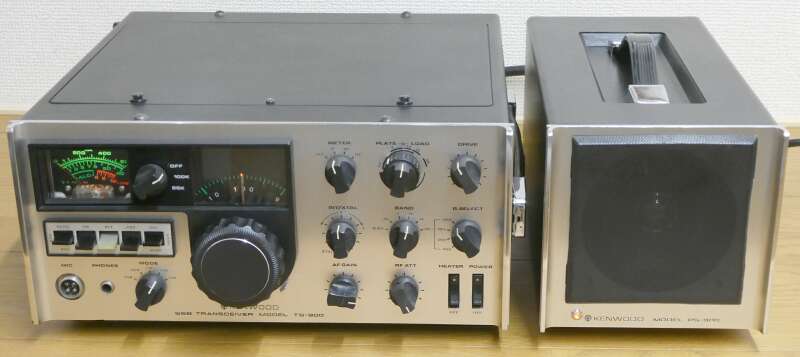

ＴＲＩＯ ＫＥＮＷＯＯＤ　ＴＳ-９００

本モデルは、ＵＳモデル　ＴＳ-９００　です ブランドも　ＴＲＩＯ　ではなく　ＫＥＮＷＯＯＤ　となっています パネルの色合いについて、国内モデルより明るいシルバー・トーンです

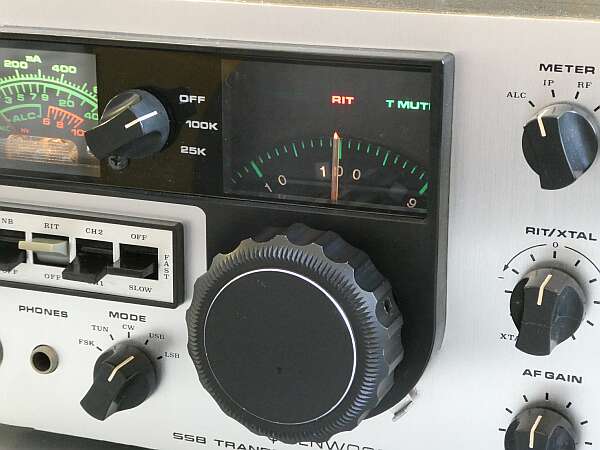

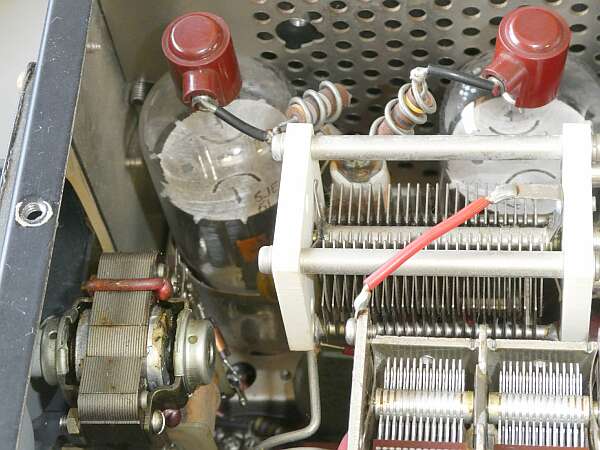

こちらは、１９７３年に発売された当時ＴＲＩＯのフラッグシップモデルです ＪＲ-５９９/ＴＸ-５９９、ＴＳ-５２０が同じ時期の製品です 国内では、３モデル ６１４６Ｂ　１本の　１０Ｗモデル（公称入力２０Ｗ）　ＴＳ-９００Ｘ　　￥２３５，０００ ６１４６Ｂ　２本の　１００Ｗモデル（公称入力１６０Ｗ）　ＴＳ-９００Ｄ　　￥２４０，０００ そして ４Ｘ１５０Ａ　１本の　１００Ｗモデル（公称入力２４０W）　ＴＳ-９００Ｓ　　￥２６６，０００ ＵＳでは、このＴＳ-９００Ｓと同等のパワーをリーズナブルに得ようと、ＴＶ水平出力管　６ＬＱ６　２本のモデル　公称入力３００ＷＰＥＰとして、多分ですがＨｅｎｒｙＲａｄｉｏ社から発売されていました 都合、世間には４モデルが存在します 大きな特徴は、メインダイヤル・・・カーソルは、１本しかありません キャリアはひとつで、フィルタを切り替える方式の採用です 多分ですが、国内では本機が最初の採用のように思います 後日、Ｕｎｉｄｅｎ２０２０、ＮＥＣ CQ-２０１等に採用されました（海外にはＤｒａｋｅ ＴＲ-４等、諸先輩がいます） ＨｅａｔｈＫｉｔやＣｏｌｌｉｎｓでは、ＶＦＯの周波数をシフトさせることで、読み取りカーソルをひとつとしています 現在は、デジタル処理でカーソル一本は当たり前のことになっています 本機は、ＵＳモデルです 終段管は、６ＬＱ６パラです 本モデルは、ＳＳＢ　３００ＷＰＥＰ、ＣＷは、２００Ｗ　　ＦＳＫは、１００Ｗ入力と、いう仕様です この内容は、ＴＳ-９００Ｓとニアリー・イコールです 国内では、圧倒的に４Ｘ１５０ファイナルのＴＳ-９００Ｓの人気が高いようですが、扱いはセラミック管よりテレビ球のほうが楽かもしれませんね 余談ですが、６ＬＱ６パラは、国内ではＴＳ-５１１Ｓで採用されていました

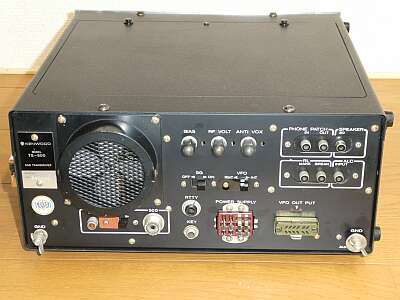

	本体背面 多分、国内仕様ＴＳ-９００Ｄと同じだと思います もしかしたら、ＴＳ-９００Ｘとも・・・Ｘも冷却ファン実装だったような気がします

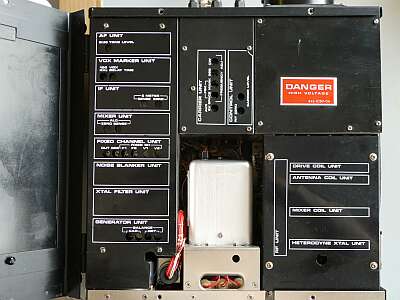

	シャーシ上面 全てユニット方式で、調整先が分かるように記したカバーがかかっています このカバーですが、金属製です

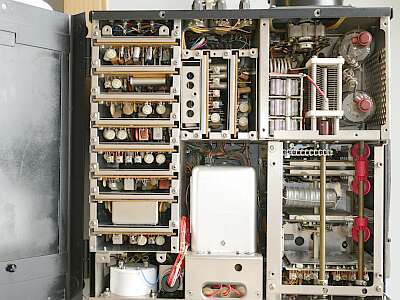

	シャーシ上面 各カバーを取り外して写しています ご覧のように、ユニット化されています 海外モデルは一般に、フルオプションのケースが多いのですが、本機のＣＷフィルタについては、国内Ｄ／Ｘ同様にオプション扱いです（「Ｓ」には標準実装） ＹＪ-３３９５Ｃで、ＹＧ-３３９５Ｃではありません

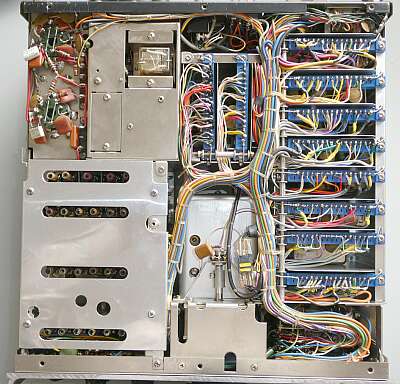

	シャーシ底面 ケースから取り出した様子です 送信ファイナル部は、左上角です ＴＳ-９００Ｓであれば、ここにシロッコファンが見えます 入手に苦労した接点不良を起こしたリレーも見えます

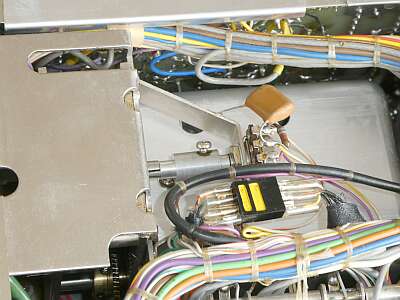

ＶＦＯ底面中央後ろにＶＲが見えます	こちらも本機の特徴の一つ １ｓｔ-ＩＦのチューンを、ＶＦＯの周波数によってきちんととるためのＶＣＴ（Voltage Controlled Tuning）と名がついた回路の周波数検知用ＶＲです（ＶＦＯの位置を見ている） ＶＦＯの周波数表示ダイヤルの軸にＶＲが取り付く形です 一般には、ＢＰＦ構造で５〜６００ＫＨｚ巾をカバーさせていますが、きちんと同調を取ることで、受信では混変調特性、送信ではスプリアス特性の改善に功を奏します ここをＶＣで、同じ動作をさせているＦＲ-１０１ このページ真ん中やや下あたりでご紹介しています

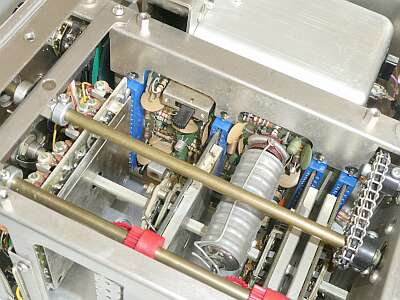

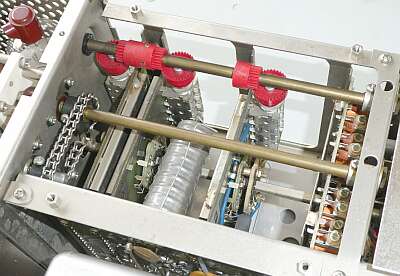

	ＲＦ系のチューンは、ご覧のようにベベルギアを使って９０度ひねってＶＣが用意されています 左から　 ドライバ・コイル アンテナ・コイル ミキサー・コイル です チェーンは、終段のＬＯＡＤ調整ＶＣ駆動用です 中軸は、ＰＬＡＴＥ調整ＶＣ駆動用です（同軸構造）
	ＲＦユニットに、スライドＳＷがあります ドライバ　６ＧＫ６の中和を取る際に、ＳＧ電源をＯＦＦするためのものです ドライバ管にも中和がとってある・・・です

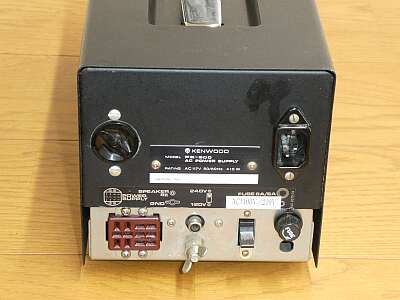

	外部電源　ＰＳｰ９００　の背面です 追加（改造）されたアウトレットは無視しました（どこにもつながっていない） 入手時には、ちょっと不思議なトランス一次側配線だったので、オリジナルに忠実に戻しました そして、国内に合わせてＡＣ１００Ｖ対応としました 切替ＳＷで、ＡＣ２００Ｖ対応も可能です 国内仕様では、この切替ＳＷはありません 余談ですが、パイオニア製φ１００のスピーカーが入っていました（カーステレオ用のフルレンジ） オリジナルかどうかは？です
やはり経年変化に伴う問題 ＳＷ類の接触不良、ＶＲのガリなど生じることは仕方ありません 今回一番の問題は、リレー接点の接触不良でした 少々のクリーニングでは解決しないので、交換できそうなリレーを物色し、なんとか互換品を入手できたことで解決です その他は、一般的なクリーニングでパスできました
参考スペック １４．１００MHｚにて実測 受信：S/N１０ｄｂが得られる信号入力　０．１μＶ 送信：１３０Ｗ程度　　プレート電流は、メーター表示で、ちょうど３００ｍＡでした 受信ですが、ずいぶんとS/Nが良く、０．１μＶの信号ON/OFFで、S/N１０ｄｂが得られました 送信は、メータースケールから想像して４００ｍＡ位はプレート電流が流れるのではないか・・・球に劣化があるようです ＡＬＣは、それなりにメーターが振れています（ドライブはできていると思われます） 予備となる６ＬＱ６は持っていますので、どこかで交換して様子を見てみましょう
改めてこうしてみると、アナログ時代の最後を飾るべく（当時、当事者がそう思ったかどうかは？）凝った設計をしたマシン・・・・そんな印象です その一方で、実戦機としては、ＴＳ-８３０あたりがアナログ最強モデルという気がします ＴＳ-５１１は、ハイブリッドモデルで、終段・ドライバ管以外全て半導体化されたのは、ＴＲＩＯにあっては本機が最初のように思います 手元のＴＲＩＯ資料では ＴＳ-５１１Ｓの発売は、１９７１年４月 ＴＳ-９００の発売は、１９７３年５月 ＴＳ-５２０の発売は、１９７３年９月となっています
2023.08　　ＪＡ４ＦＵＱ
