| Ｐａｒｏｓ２２-ＴＲ | |||||
 |
|||||

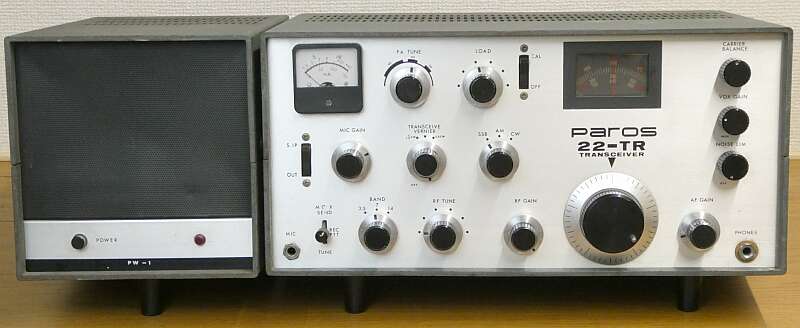

| ３．５／７／１４ＭＨｚ帯の３バンド ＳＳＢ／ＡＭ／ＣＷに対応した管球式（一部Ｔｒ）トランシーバ この世界における一発屋のひとつです ３８６Ｗ １８２Ｈ ３１５Ｄ と、決して小型ではありません 重量：１０Ｋｇ ２２-ＴＲ本体：￥６９，８００ ＰＷ-１電源： ￥１５，６００ スピーカー付き |
|||||

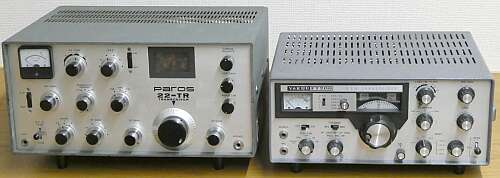

| 本機は、２００台程度の一発生産といわれています １９６７年２月の発売 ＳＲ／ＳＴシリーズを製造販売していたＳＴＡＲ（スター：元富士製作所の商品ブランド）が、経営不振から好調であったアマチュア無線部門も整理の対象となり、八重洲無線へ売却（一部ラジオ部門は改めて富士製作所を名乗りGROWNブランドで製品を販売）、当時の技術部長らがスピンアウトした先が泉工業で、ここから本機が発売されました が、１９６８年にはその技術部長も八重洲無線に移籍し、結果として泉工業としては一発屋で終わってしまったことになります １９６８年に八重洲無線から発売になったＦＴ-２００は、まさにこのＰａｒｏｓ２２-ＴＲを５バンド化したような内容になっていますし、メインダイヤルもＳR-７００／ＳT-７００シリーズと同様の構造になっています いかにもＳＴＡＲエンジニアの設計と推測できる製品です ローコストで、実用的なＳＳＢトランシーバの設計・製品化において、国内でその先鞭をつけた無線機が本機であったと思われます そういった意味で、本機は日本の無線機の歴史の中で記録しておきたい一品と思っています 本機 → ＦＴ-２００ → ＦＴ-２０１ ＦＴ-３０１ ＦＴ-５０１も、同じ流れかな？ |
|||||
３．５／７／１４ＭＨｚ帯の３バンドに対応 ＩＦ：９ＭＨｚ ＶＦＯ：５．０−５．５MHｚ こちらは、トランジスタの採用 ９ＭＨｚクリスタルフィルタを採用、プリMix方式のシングル・コンバージョン・タイプ ３．５／７ＭＨｚ帯は、ヘテロダイン用にクリスタルを使用しますが、１４ＭＨｚ帯はクリスタルは使用しません、そのまま加算です ジェネレータ発生は、ＵＳＢですね ＳＳＢの反転モードはありません、各バンド標準で固定です 受信は、高二中二のシングル・スーパーです 終段は、オーソドックスな ６１４６Ｂ シングルで、これまたオーソドックスなπマッチです メーター表示は、終段電流とＲＦ出力の切替表示です ＶＦＯは、マイクロディスク（ＮＥＣ製シリコントランジスタ） ２ＳＣ１８５ ２個が採用されています 高圧は、２３０Ｖの倍電圧整流・・・６００Ｖで、100数十ｍＡ程度と仮定し、入力５０〜７０Ｗというところでしょうか 受信ＲＦ入力・・・アンテナコイルは、送信終段のπマッチを流用してあります コンパクト化とアンテナ切替リレー１回路が省略できるメリットがあります その一方で、昇圧による利得は期待できません そのためでしょう、ＲＦは２段増幅となっています（National ＮＣＸ-５を参考にした様子） ＡＧＣは、ＲＦ２球、ＩＦ１球の都合３球を対象にしてあります（ＩＦ最終段は、対象になっていません） ただ、ＳＳＢ／ＣＷ時には、ＡＧＣはＯＦＦです 強い信号に対しては、ＲＦゲイン調整で対応です 何か意図があったのでしょう（高感度受信を目指した？ ＡＧＣは、感度を落とす手段ですＨｉ） ＡＬＣは、平衡変調７３６０の次段に用意されたＩＦアンプ１段が対象です ＣＷは、この球のカソード・キーイングです（最初に発表された回路から、製品時はバイアス・キーイングに／後述） Ｓメーターは、送信時終段電流選択時に振れるようになっています（ＲＦ-ＯＵＴ表示選択時は振れない：リレー接点省略の結果？） 送受切り替えについても、狭いスペースに送受の管球が並びますので、苦労があったようです バイアスに加え、ＳＧ電圧の入り切りと、苦労が見受けられます １６球 ２Ｔｒ により、構成されています 当時の記事を見ると、終段管の選択ひとつとっても、ＵＳと日本だけでしか入手できないＴＶ水平出力管を避けて、世界標準の６１４６系の採用 ケースは、ＰＡＲＯＳ ２０-ＣＲ と、２１-ＣＴ とういう受信機、送信機と共通というコメントもありました（その現物は、目にしたことはありません） これを見ると、トランシーバである本機の型式が、 ２２-ＴＲとなった理由が分かりますし、いびつなシャーシ・リア構造も、そうかケースは別目的と兼用かと理解できます 壮大な世界戦略があったのかもしれませんね その泉工業ですが、何か製品を作って輸出していたことに違いはないようです（製品が何かは？）
|
|||||
 |

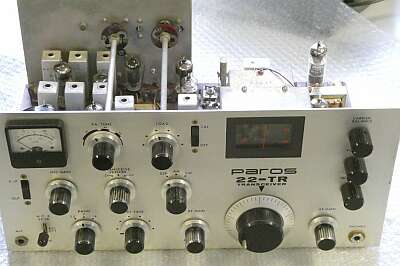

ご覧のように電源部は内蔵されておらず外付けです ＰＷ-１というスピーカー内蔵の外部電源の用意があります |
||||
 |

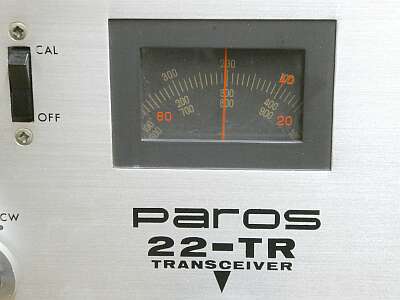

本機は３バンド対応 メインダイヤルには、赤字で波長がプリントされています |
||||
 |

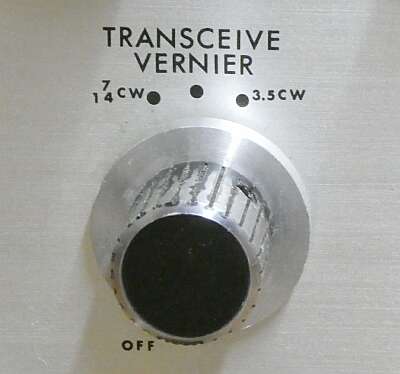

いわゆるＲＩＴです ＣＷ運用時に受信周波数をシフトするよう記されています ゼロインして送信すると相手にビートが聞こえません |
||||
 |

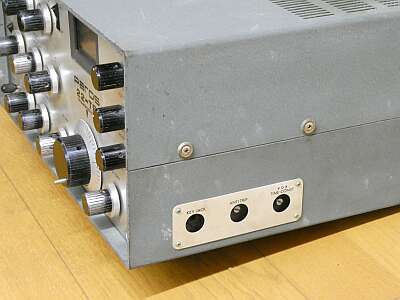

ＤＲＡＫＥ風です ケース、サイドパネル部に ＣＷ-ＫＥＹ 接続ジャック ＡＮＴＩ-ＶＯＸ、ＶＯＸ-ＤＥＬＥＹ調整ＶＲが用意されています |
||||
 |

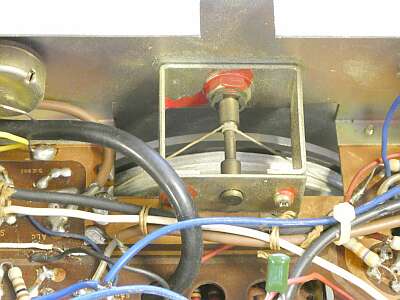

ＶＦＯダイヤル減速部 シンプルな糸掛け方式です この機構で、ダイヤル１回転あたり、おおよそ３０ＫＨｚ程度が得られています |
||||
 |
シャーシ上側 ファイナル部が、後ろに飛び出したような形状です その左に作ってあるスペースの目的は不明です |
||||
 |

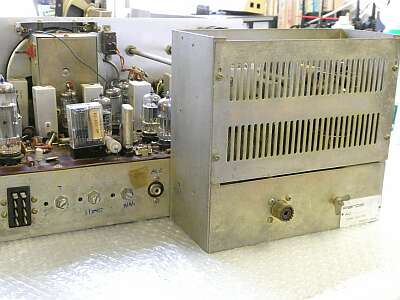

リアからフロント側を写しました リアパネルはいびつです なにか意図があったのでしょうか・・・ |
||||
 |

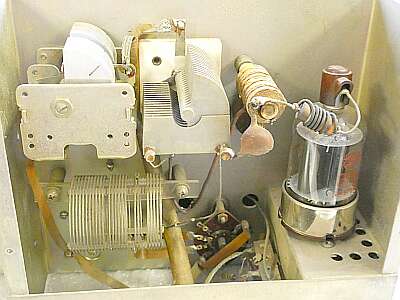

ファイナル部 背面のシールド板を外して写しました |
||||
 |

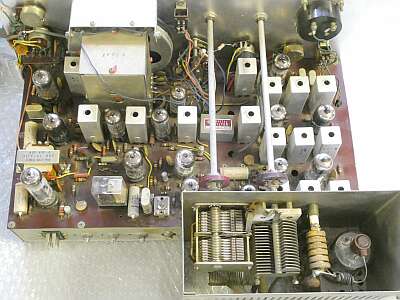

リア側から角度を変えて 左奥パネルに近いところは、平衡変調：７３６０ その右はキャリア発振／プロダクト検波：６ＥＡ８ 右端は受信ＡＦ出力管：６ＧＷ８ |
||||
 |

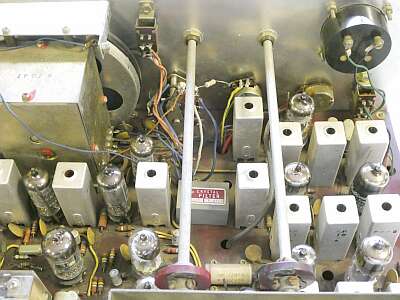

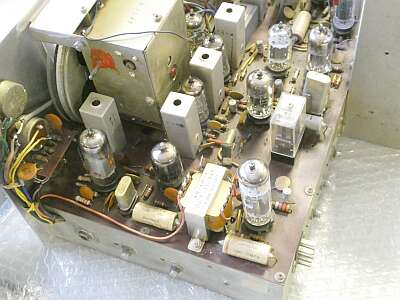

左奥はＶＦＯ部 中央から左は送受共通の IF部 右は、ＲＦ部です ＩＦＴ風のシールド ３バンド分が横に並べてあります |
||||
 |

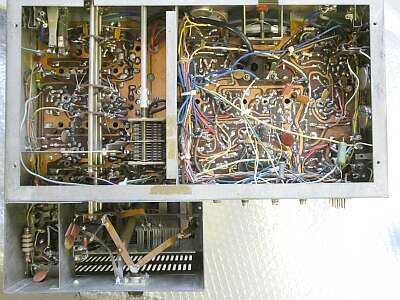

シャーシ下、裏側です | ||||
 |

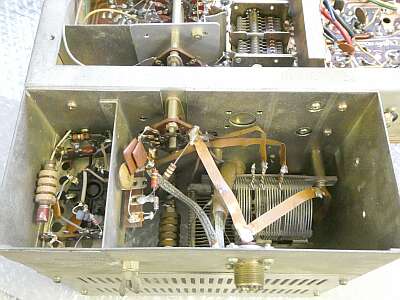

シャーシ下側・・・ファイナル部です | ||||
 |

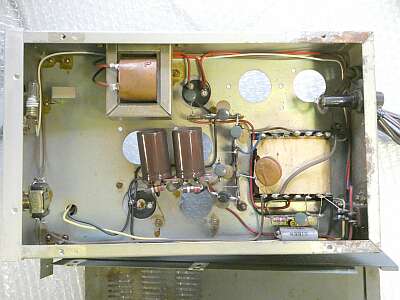

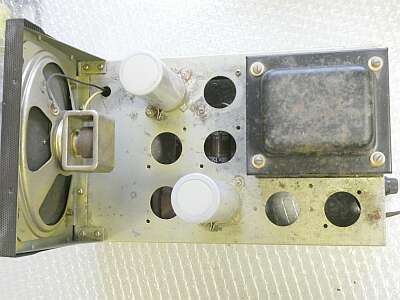

以下、専用電源 ＰＷ-１について ブロック型コンデンサを取り外した跡があります（後述します） ご覧のように、スピーカーが内蔵されています |
||||
 |
ブロックコンデンサが取り外され、縦型チューブラコンデンサに置き換えてあります 一般に、この手のコンデンサ（ブロック型電解コンデンサ）が、一番最初に劣化が見られます いざ交換となると一般に、大幅に小型化されますし、最近ではチューブラー型しか入手できないケースが多いです |
||||
 |

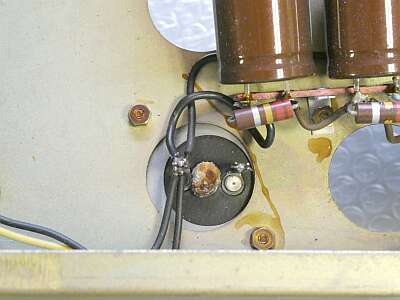

ブロックコンデンサの電解液が漏れています 時間が経過することで、一般的に良く起きる症状です ご覧のように、新たにチューブラー型に置き換えて、このものは使用はしていません（ラグとして端子を使用） |
||||
|
|||||
