| Frontier electric Ｓｕｐｅｒ６００ＧＴＢ | |||
 |
|||

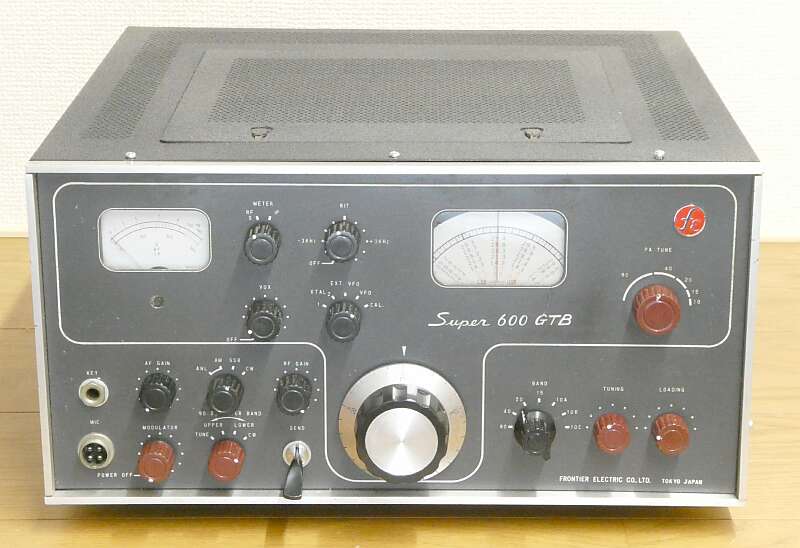

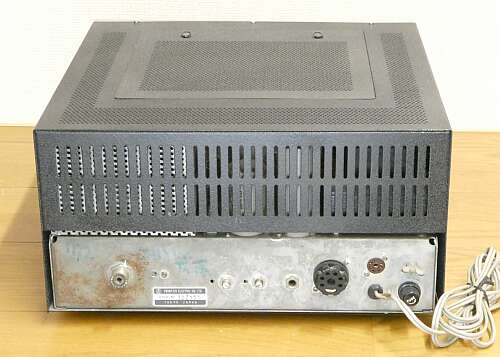

| フロンティア・エレクトリックより発売された、ハイブリッド構成のトランシーバです フロンティア・エレクトリックでは、他にもリニア・アンプや八木アンテナなど、ＤＸｅｒには喉から手が出るくらい欲しいものを販売していましたが、いつの間にか廃業なさっています お話を本機に戻して、 先にＳｕｐｅｒ６００ＧＴＡというモデルを発売しており、本機はその改良モデルです 多分ですが、１９６９年ごろの発売です 当時、真空管のほうが得意（性能が良い）であろうと考えられていた、送信はＭｉｘ段以降、受信はＭｉｘ段までが真空管の採用、そのほかは半導体の採用です ３．５〜２８ＭＨｚ帯をカバー ＡＭ（受信のみ）、ＳＳＢ、ＣＷに対応 ２８ＭＨｚ帯は、３バンド分割でフル・カバーします サイズは、３５０Ｗ ２００Ｈ ３５０Ｄ 価格は、￥９９，８００だったような気がします この後、Ｄｉｇｔａｌ５００Ｄという、表示にニキシー菅を採用した国内で最初のデジタル表示搭載モデルを発売 その後の、ＮＥＣ ＣＱ-２１０ ＹＡＥＳＵ ＦＴ-５０１ などに関係しそうです |
|||

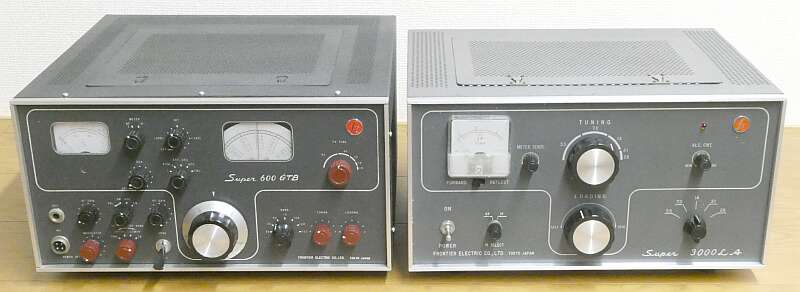

 同世代のリニアアンプ Ｓｕｐｅｒ３０００ＬＡ と一緒に |
|||
真空管６球（１００Ｗモデル）、２８Ｔｒ、４ＦＥＴ、２ＩＣで構成され、ＨＦ５バンドをカバー 電源一体型です ＩＦ：９ＭＨｚの、プリミックス方式を採用 このため、ＵＳＢ／ＬＳＢが、３．５ＭＨｚ帯と１４ＭＨｚ帯は、他のバンドと逆になります （３．５ＭＨｚ帯／１４ＭＨｚ帯、いずれもヘテロダイン用のクリスタルを使用していません） 真空管の使い方については、ＮＥＣ ＣＱ-２１０ のページを参照してください ここに記している Ｄｉｇｔａｌ５００ と近似です 送信出力に関係している部分 ドライバ ６ＢＱ５ → １２ＢＹ７Ａ ファイナル ６ＫＤ６ｘ２ → ６１４６Ｂｘ２ 以外、同じです 送信と受信のモードＳＷが別にあります ＡＭについては、受信は可能ですが、送信はできません 受信ＡＮＴコイルは、送信ドライバ出力コイルを兼用 受信ＲＦコイルは、送信Ｍｉｘ出力コイルを兼用です スペックでは、１４ＭＨｚ帯にて、入力１μＶで、S/N１０ｄｂとなっています ＶＦＯは、４．９〜５．５ＭＨｚ ＦＥＴ２本の採用です 固定ＣＨも２波内蔵可能で、補正可能なＶＸＯとしてあります（ＲＩＴツマミ兼用） メインダイヤルは、１回転２５ＫＨｚで、１ＫＨｚ直読となっています 送信終段は、６１４６BまたはS２００１ ２本 πマッチの採用と、オーソドックス １００ＫＨｚマーカー、ＶＯＸ、CWサイドトーン、ノイズリミッタなど一般的な付加回路のほとんどが内臓されています その後の標準となるような、当時最新の設計というか特徴を持ったトランシーバということになりそうです ※Ｓｕｐｅｒ３０００ＬＡ ６ＫＤ６ ｘ５のＡＢクラス動作のＧＫアンプで、この後、Ｓｕｐｅｒ３５００ＬＡというモデルが発売になったと思います 余談ながら、ＴＲＩＯ ＴＬ-９１１ が同じというか、ＴＬ-９１１は、フロンティアのＯＥＭ？ |
|||
 |

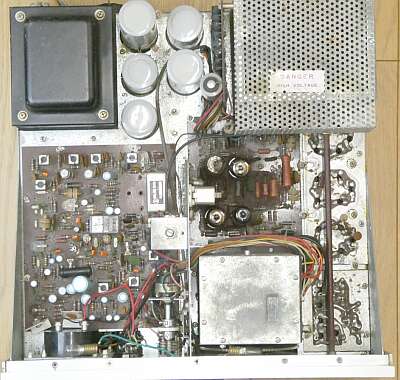

シャーシ上面を真上から写したもの 電源内蔵の一体型です |
||
 |

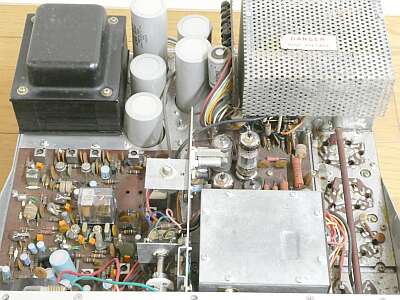

シャーシ上面 フロント側からリア側を写したもの 中央のＶＲは、終段のアイドリング電流調整用 手前のシールドされている部分はＶＦＯ |
||
 |

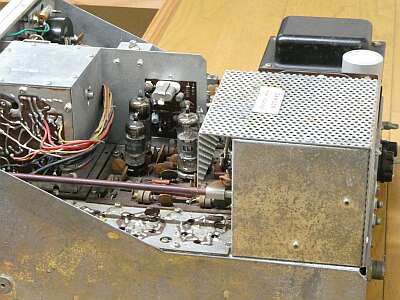

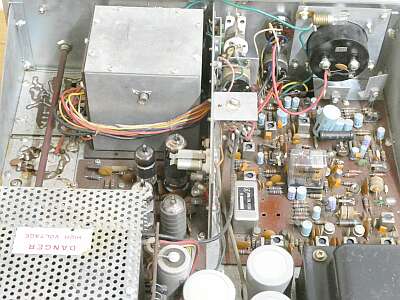

シャーシ上部 リア側からフロントパネル側を写したもの ＳＳＢフィルタの横にＣＷフィルタが入りそう・・・ 真空管は、中央下にかけて見える４本と、パンチングメタルのシールドケースの中の終段管２本 |
||
 |

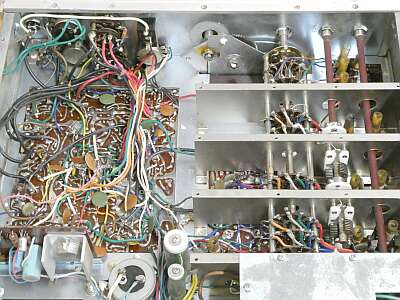

シャーシ底面 前からリアパネル側を写したもの シールド部は、ファイナル部の下 見えているＶＣは、ロードＶＣ タイトのカップリングでつないであるのは、ＲＦ／ドライブ回路の同調ＶＣ |
||
 |

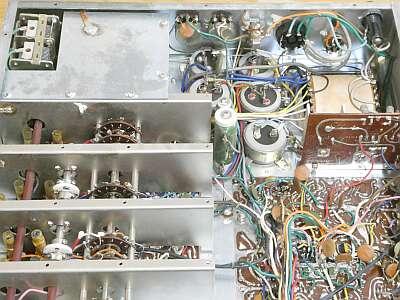

シャーシ底面 後ろからフロントパネル側を写したもの メイン・ダイヤル駆動は、メカニカル・ギアです |
||
 |

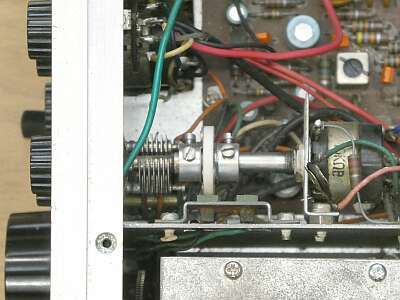

ＲＩＴツマミの奥です 本来のＲＩＴは、右のＶＲ 途中のＶＣは、固定ＣＨクリスタルのＶＸＯ用です とても上手く作ってあります |
||
 |
終段のシールドに「ひさし」があります | ||
 |

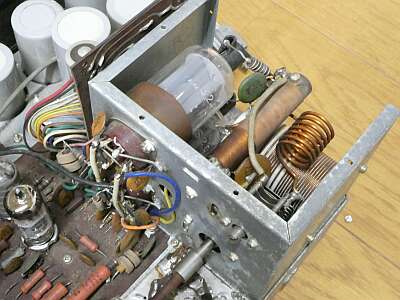

「ひさし」があったのは、終段入力部が写真のように露出されていたためです このように、終段管は縦に２本収納されています 本機に採用の球は、Ｓ２００１ プレートＶＣの上に見える小容量のＶＣは、中和用 |
||
 |

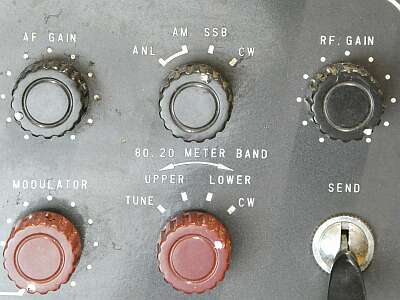

モード切替ＳＷは、２個 真ん中上のＳＷが、受信モード切替 その下が、送信モード切替です ８０・２０ｍバンドにあっては、ＬＳＢとＵＳＢが逆になるという表示が用意されています |
||
|
|||
