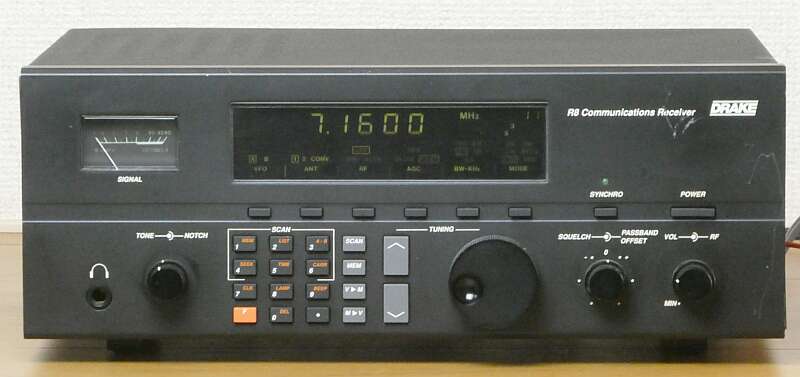

| ＤＲＡＫＥ Ｒ-８ | |||
| １９９１年に、Ｄｒａｋｅより発売された通新型受信機です Ｒ-８シリーズ、最初のモデルです ＳＷＬ向けと言ったほうが良いかもしれません Ｒ-７の後継ということでしょうが、アマチュア無線家向けにはあまり出回らなかったように思います もっぱら興味は、受信機Ｒ-７ではなく、トランシーバ ＴＲ-７のほうに向いていました ０．１−３０ＭＨｚを連続でカバーします 受信モードは、ＡＭ，ＣＷ，ＲＴＴＹ，ＬＳＢ，ＵＳＢ，ＦＭ 世界をマーケットとしようとしていた様子が、電源部からも推察できます ＡＣ入力電圧切替が容易にできる構造を有しています １．９０−１１０Ｖ ２．１０８−１３２Ｖ ３．１８−２２０Ｖ ４．２１６−２６４Ｖ そして外部ＤＣ入力 １１−１６Ｖ オプションで、ＶＨＦコンバータ（３５−５５／１０８−１７４ＭＨｚ）の用意があります 本体：３３４ ｘ １３４ ｘ ３３０ｍｍ 約５．９Ｋｇ ＡＭ同期検波や、プリアンプ、混信除去機能、ノイズ対応などオプションで用意するのではなく、必要と思われそうなものはすべて内臓してあります |
|||
 |
|||
| 構成は、１９７５年発売のＳＳＲ-１と、似通ってみえる点もありまます １ｓｔ-ＩＦ：４５ＭＨｚ ここは、ＳＳＲ-１と同じ １ｓｔ-ＯＳＣが今風で、ＳＳＲ-１の１ＭＨｚの高調波をＶＣで選択してではなく、デジタル処理されています ＡＭ，ＣＷ，ＲＴＴＹ，ＬＳＢ，ＵＳＢについて ２ｎｄ-ＩＦ：５０KHｚ いわゆるアップ・コンバージョンのダブル・スーパー・ヘテロダイン方式です ここが４５５ＫＨｚでないところが、ＳＳＲ-１と大きな違いで、ＰＬＬにより５０ＫＨｚのＩＦに変換されています その中で、ＰＢＴ（パスバンドチューニング）、ＢＦＯの制御が行われています 選択度について こちらは、Ｄｒａｋｅお得意？の５０ＫＨｚでの処理です フィルタ部のＬは固定で、ＣをＣＰＵのコントロールで切り替える・・・切替方式はデジタルですが、処理はアナログです 帯域幅について ０．５／１．８／２．３／４／６ＫＨｚを選択できます ２-Ｂ以降、お馴染みのＩＦ：５０ＫＨｚでの処理です ＦＭモードについては、１ｓｔ-ＩＦ：４５ＭＨｚで処理されています（帯域幅１２ＫＨｚ） このモードについては、シングル・スーパー・ヘテロダイン方式です |
|||
|
|||
| 通電はＯＫ、ＳＳＧの信号を入れると、受信はしているようですが、音が出ません Ｖｏｌ最大でＳＳＢモードでキャリアを受信すると、わずかに音が聞こえます 明らかに検波段以降に問題がありそうです 上基板をどけないと下基板が見えません スピーカー部と上基板をどけて、まずＡＦパワー段を確認することに ＩＣそのものがすごい発熱、火傷しそうなくらい・・・ 型番を確認後、手配しました 修理対応の詳細は、下段で |
|||
 |

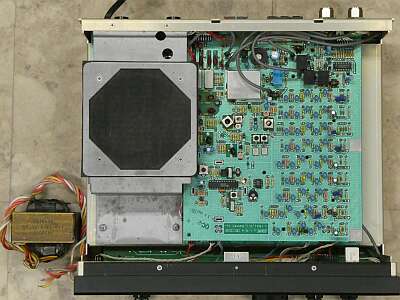

シャーシ上面を写したもの 上に見えている基板は、ＲＦ系 やっと修理完了という目の前で、トランスがレアショート DC運用専用？、いっそACアダプタを内蔵？など考えましたが、トランスを手配しました このおかげで、ＤＣ運用時の消費電力が分かりました スタンバイ時：１Ａ（正常かどうか？ですが、結構食ってる） 稼働時：１．５Ａ |
||
 |

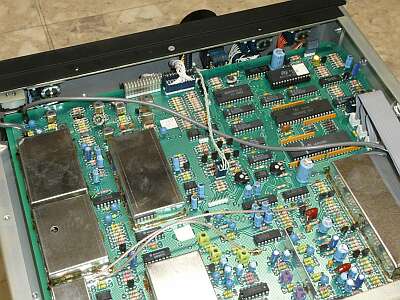

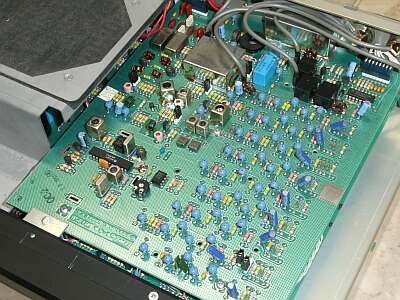

上面基板のアップです フロント側からリア側を写しています |
||
 |

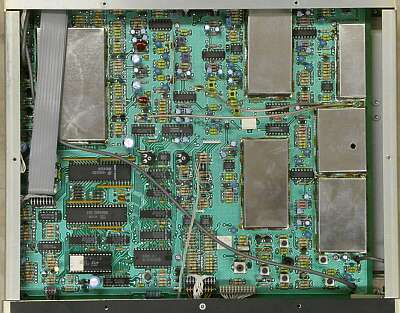

シャーシ底面を写したもの CPU 制御系がメインです（左下半分を占めています） |
||
 |
シャーシ底面 リア側からフロント側を写しています このようにシャーシ上面に2枚の基板 裏面に1枚の基板 そしてフロントパネルに1枚の基板で構成されています |
||
 |

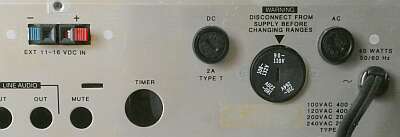

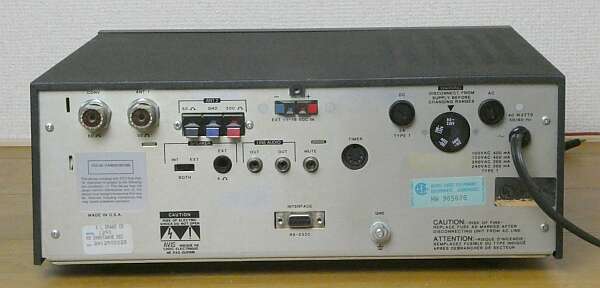

供給電源電圧の切り替えは、ダイヤル風のコネクタの差し替えで行いますが、トランスのレアショートで飾りになってしまいました 左上の青／赤ＰＵＳＨ端子がＤＣ入力端子 ＤＣ用ヒューズは２Ａで、ＡＣ１００Ｖ時は０．４Ａ |
||
 |

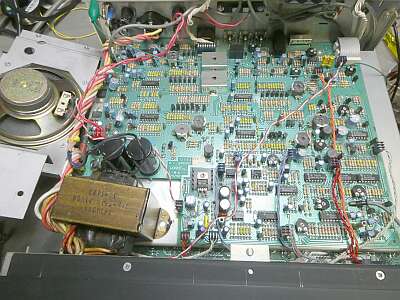

ＩＦ部以降は、シャーシ上面の下側基板 内臓スピーカー部を外し、上側基板を持ち上げ、下側の基板が見えるように |
||
 |

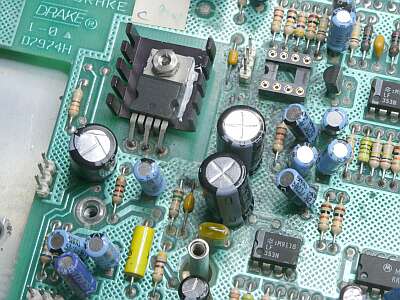

すぐに気づいたのが、このAFアンプICのすごい発熱です なんとなく周囲が黒ずんでいます |
||
 |

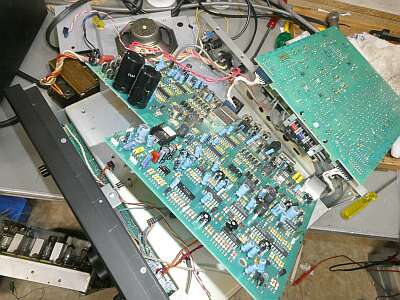

電源トランスをどけないと、下基板が持ち上がりません 上基板の配線はそのまま、下基板の配線（コネクタ）は外して、基板が持ち上がるように コネクタ配線の行き先を失わないように注意です |
||
 |

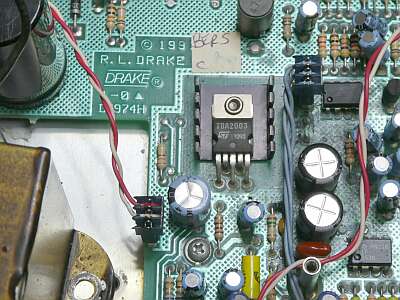

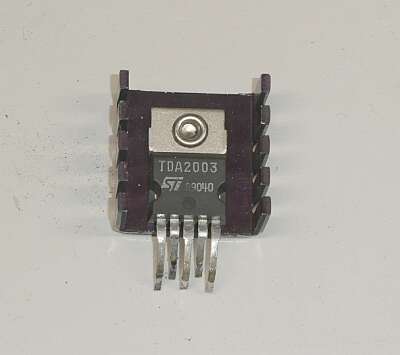

壊れていたと思われる TDA２００３ 適当なヒートシンクがなかったので、ハトメを壊して外し、再利用することにしました これが今回の修理のスタートとなりました |
||
 |

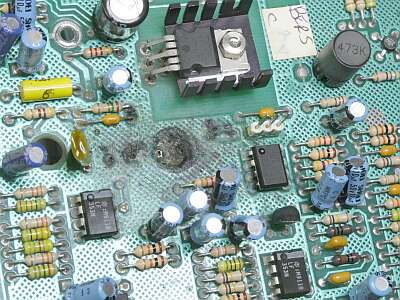

TDA２００３を交換 発熱具合が多少緩やかになりましたが、発熱が大きいことに変化はありません 部品をチェックすると、このIC周辺の電解コンデンサが軒並みショート状態 ＡＦアンプ出力コンデンサ2個を取り外した基板上の様子 基板が黒く炭化しています その右に見える真っ黒なＩＣが、次に怪しいとにらんだＬＦ３５３Ｎ（TONE/NOTCH）です 焼けたせいか、製品表記も消えています |
||
 |
問題のあった不良コンデンサーを交換することで、TDA２００３の異常な発熱は収まりました 少し音量が上がりましたが、それでも音量はまだ小さく、バリバリと大きなノイズが出ます NOTCHとTONE調整の様子が変です 関係しているＬＦ３５３Ｎ・・・この黒く焼けた？オペアンプに問題がありそうです 問題と思われるＬＦ３５３Ｎを取り外して、そこにＩＣソケットを取り付けました この後、アナログＳＷ-ＩＣの異常も見つかりました |
||
 |

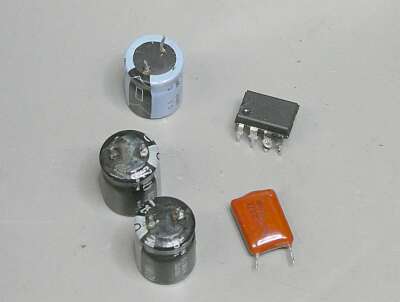

ショート状態で交換した電解コンデンサ マイラーコンデンサは、絶縁不良状態 動作不良のＬＦ３５３Ｎ 電解コンデンサと一緒に、やられた感がします ＡＦパワーＩＣ、オペアンプに続き、アナログSW-ＩＣが壊れていました |
||
 |

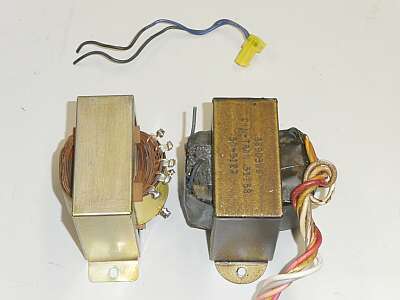

結構な？修理対応が必要でした おまけは、電源トランスのレアショート 市販の１２V２Aのトランスが、同じ取付穴サイズでした |
||
| ７MHz帯で、４０ｄｂμＶで、Ｓ９ １００ｄｂμＶで、フルスケールにメーター調整をしました 真空管の時代から蓄積したノウハウと、最近のデジタル処理をうまく組み合わせた製品かなという印象です プリアンプやアッテネータ、ノイズブランカ、同期検出器（ＡＭ時）などの機能を持ちます ＳＳＢ、ＣＷに向けての混信除去については、パスバンドチューニング、ノッチフィルタ機能を持ちます 外部録音用にタイマやライン出力、外部制御用に２３２ｃポートの用意もあります 本シリーズが、我々が知っているＤｒａｋｅとしては、最後の製品かもしれません 最終モデルＲ-８Ｂの生産終了は２００５年ですから、１５年近いロングセラーだったということになります それから２０年近く時間が経過していますから、構成部品の劣化などいろんなトラブル発生が起こり得ます この度は、最後に電源トランスがレアショートしました 見た目は、無線機というよりオーディオ機器風です 受信機・・・受信感度ですが、 ７ＭＨｚ帯 モード：ＳＳＢ ０．３μＶ入力で、Ｓ／Ｎ１０ｄｂ強とれています（ノーマル時） 聴感上のＳ／Ｎも良好です |
|||
| 2022.05 JA4FUQ | |||
