本機ですが、ベルギー ブリュッセルにある船舶用通信機メーカーＳＡＩＴ Electoronics社から発売されていた船舶向け受信機ＭＲ１５４２です
が、中身は（外観も含め）Ｄｒａｋｅ ＲＲ-２そのものです
Ｄｒａｋｅ情報では、１９７４年の発売のようです
Ｄｒａｋｅには、ＲＲ-１という、まさにＳＰＲ-４をベースにしたというか、そのまま使った同様の受信機があります、１９７１年の発売です
本機は、そのＲＲ-１より、少し進化というかバンド切替が連続的にスムーズに行えるよう設計されています
ＲＲ-１は、9バンドに分割された１５０ＫＨｚから２６ＭＨｚがデフォルトの受信範囲です
ＲＲ-２の場合は、１５０ＫＨｚから３０ＭＨｚまで、５００ＫＨｚ毎に連続でカバーします
また、メーター・スケールも異なるものです
この後ですが、１９８０年代にＲ-７がベースっぽい、ＲＲ-３というモデルが発売されています |
|

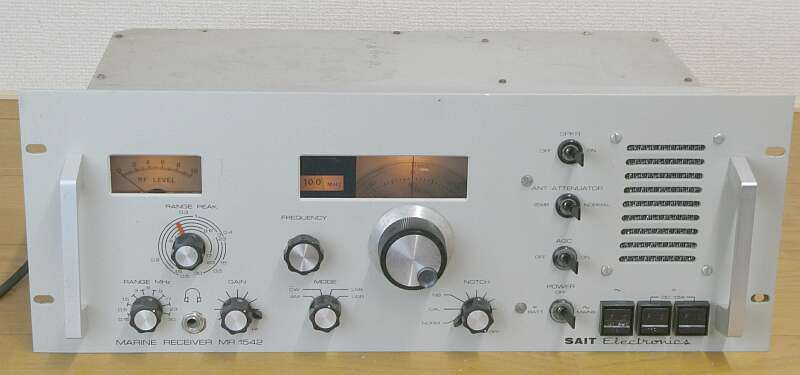

本機ですが、ゼネラル・カバレッジ・レシーバ ＳＰＲ-４と、ニアリー・イコールです
１５０ＫＨｚから３０ＭＨｚまで連続カバーします
ＳＰＲ-４にＦＳ-４を組み合せたようなイメージかも、です |
スピーカーを前面パネルにもっていって、ＤＣ２４Ｖに対応する電源を内蔵し、ラック・マウント用のケースに収めたもの
サイズは、４８２ ｘ １７８ ｘ ２７９ｍｍ ６．３５Ｋｇと軽量
スピーカー内臓以外に、そのスピーカーのＯＮ／ＯＦＦ、ＡＧＣのＯＮ／ＯＦＦ、アンテナ・アッテネータ（−２０ｄｂ）など、機能の追加がしてあります
アンテナ・アレスタを内蔵、ヒューズもフロント面から交換できる構造になっています |
|
 |

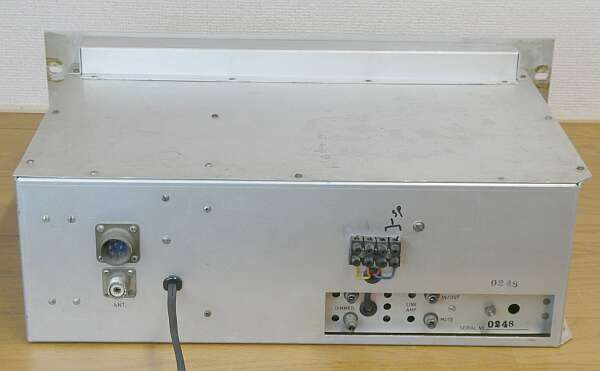

リアパネルです
本来、ACケーブルはありません
本来電源供給は、５Ｐコネクタで接続ですが、入手した時点で単純に穴開けしてＡＣケーブルが出ていました
穴を少し広げて、ブッシングで保護しました |
 |

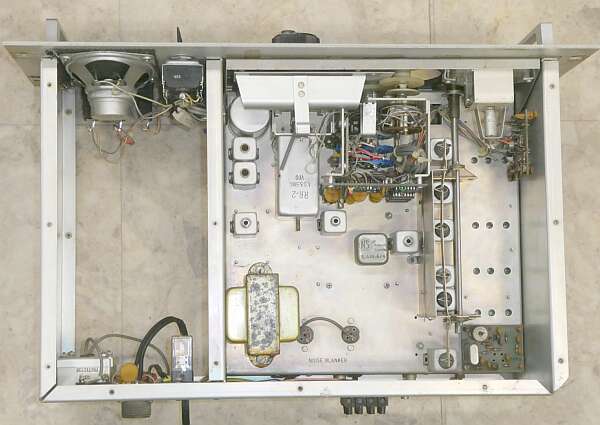

上蓋を外したところ
右２/３は、ほとんどＳＰＲ-４です
ノイズ・ブランカーの搭載はありません
必要があれば、ＳＰＲ-４用の５-ＮＢが装着できます |
 |

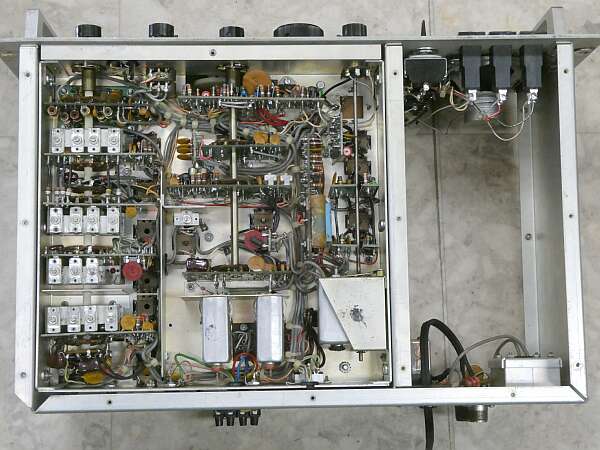

底面です
左２/３は、ＳＰＲ-４です |
|
 |

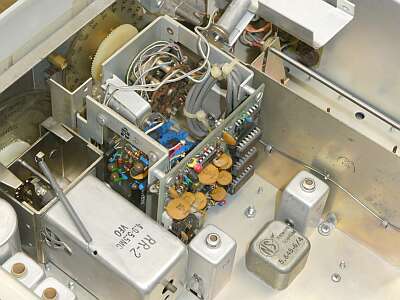

この１ｓｔオシレータ部分が、ＳＰＲ-４あるいはＲＲ-１とは、全く異なります
ＳＰＲ-４、ＲＲ-１では、バンド・クリスタルを採用
本機は、シンセサイザ方式です
ＰＴＯには、ＲＲ-２の表記があります
多分ですが、ＳＰＲ-４、R-４C用よりリニアリティが良いＰＴＯが採用されたと思われます（後述） |
 |

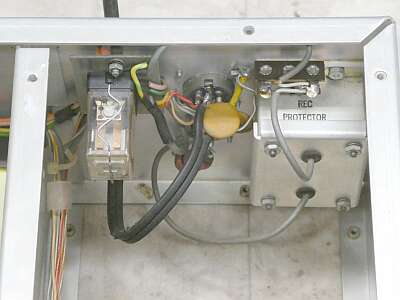

アンテナ入力部
アレスタ（アンテナ）が組み入れられています
ＡＣケーブルによる横取り？が見えます |
 |

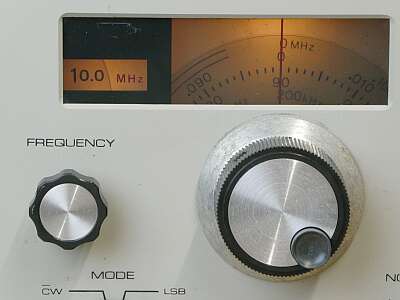

ダイヤルはこのようになっています
ＦＲＥＱＵＥＮＳＹダイヤルで５００ＫＨｚ単位でバンド切替を行うことができます
０−５００ＫＨｚあるいは、５００−１０００ＫＨｚの可変は、ＳＰＲ-４あるいはＲ-４Ｃ同様の、１ＫHｚ直読のアナログ・ダイヤルです |
 |

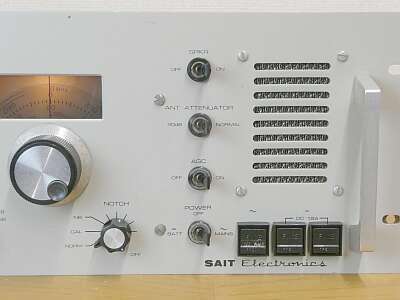

この部分が、業務用・・・ ＳＰＲ-４には、無い機能です
スイッチ上から
スピーカーのＯＮ／ＯＦＦ
アッテネータ（２０ｄｂ）のＯＮ／ＯＦＦ
ＡＧＣのＯＮ／ＯＦＦ
電源スイッチ（ＤＣ２４Ｖ―ＯＦＦ―ＡＣ１１５Ｖ） |
 |

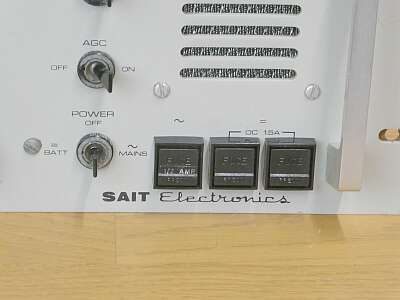

一番に問題となったヒューズ・ホルダ―
破損個所は異なりますが、3個すべてなにがしかの破損がありました
・きちんと取り付けできない
・ヒューズが固定できない（蓋が閉じない）
USで同じものを見つけて入手、写真は交換後の様子です |
 |

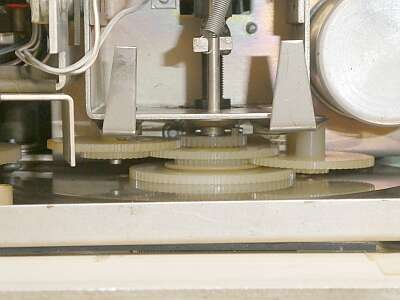

一番手を焼いたのは、このダイヤル・メカ部の清掃
あとは、目盛をきちんと合わせること
ダイヤル（ＰＴＯ）はなかなか正確で、1ヵ所の１００ＫHｚキャリブレーションで、５００ＫHｚ巾においてダイヤル誤差１ＫＨｚに収まります |
|
