YAESU FLDX2000

ＹＡＥＳＵ　ＦＬＤＸ２０００

写真ご予定地

八重洲無線が、大きく市場を伸ばした４００ライン（ＦＬＤＸ４００、ＦＲＤＸ４００）のラインアップに準備されたリニアアンプです
先代の、ＦＬ-１００／２００Ｂ、ＦＲ-１００Ｂラインの時代にあったＦＬ-１０００の後継機です
６ＫＤ６　４本パラのＧＧアンプで、入力１．２ＫｗＰＥＰというもの
８０ｍバンドから１０ｍバンドまで、５バンドに対応
ＦＬ-１０００の６ＪＳ６　４本パラに比べ大きく電力を増加させました
ＴＶ水平出力管を使用した後継に、ＦＬ２５００という６ＫＤ６を５本パラにし電圧を上げ、入力２ＫｗＰＥＰとした製品が登場しました
こちらは１６０ｍバンドにも対応しました
ＴＶ水平出力管から送信管５７２Ｂパラに変更したＦＬ-２０００Ｂ、ＦＴ-１０１シリーズの登場により、ＦＬ-２１００/Ｂ/Ｚも登場します

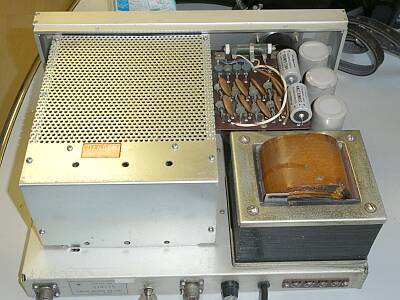

	シャーシ上面この頃は、ケースに開閉する上蓋はなく、電源入力の変更が端子接続で行えるようにはなっていません電源トランス一次側の配線を直接変更、です
	古いマシンですから、まず高圧部の電解コンデンサの様子のチェックから非常に綺麗というか、劣化の様子がありません

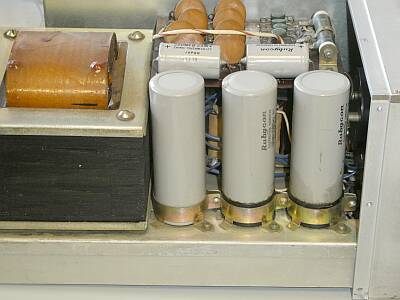

	その電解コンデンサですが、絶縁がテープで強化してあります右側ほど高圧がかかる様子が、一目で想像できます

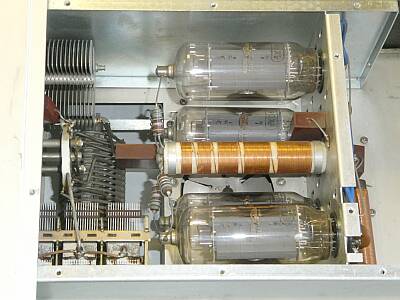

	シャーシ上面ＲＦ部のシールドを取り外して写したもの６ＫＤ６　４本が横向きに取り付けられており、その下からファンで扇ぐ形です

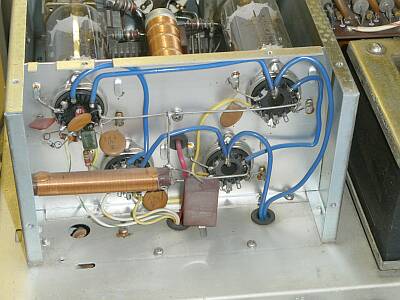

	ＲＦ部入力側です同調回路の用意はなく、まさしく「べたコン」のＧＧアンプです

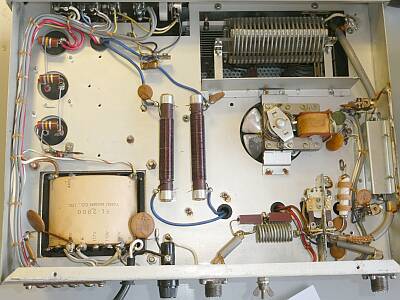

	シャーシ底面です中央のコイル状のものは、ヒータチョークです

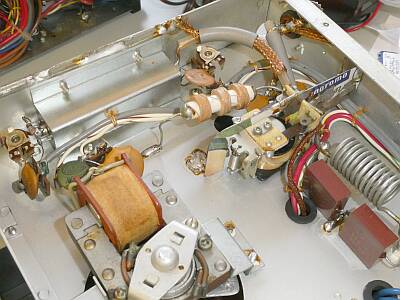

	アンテナ切替リレー部上写真の右下部分のアップです左上のシールドカバーの中身は、ＳＷＲ検出部右の空芯コイルは、入力のＬＰＦを構成するものリレーの真ん中にシールド板が立ててありますこれはオリジナルではなさそうですが、入出力をひとつのリレーで切り替えている不安が、そうさせたものと思われます

使用感の少ない、それも非常に保存状態の良いモノが手に入りました

2025.08　　　JA4FUQ
