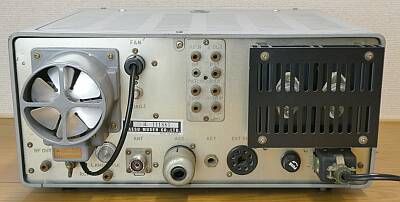

リアパネルです
入手時点で、DC-DCコンバータとクーリングファンが追加されていました
|
 |

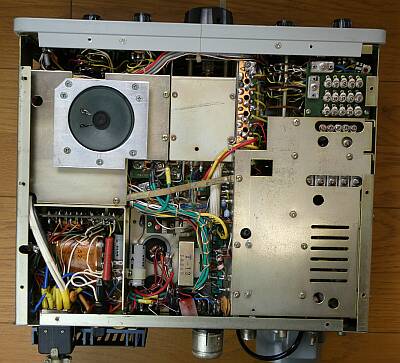

シャーシ下面です
|
 |
本体左サイド

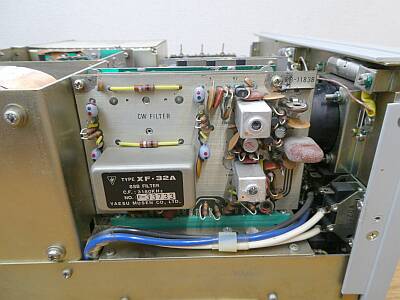

IFユニットのアップです
オプションのCWフィルタは、未装着のままです
|
 |

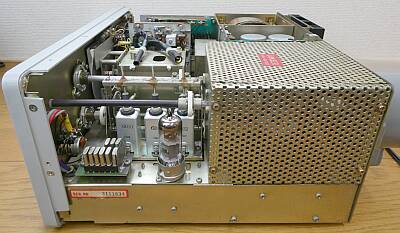

本体右サイドです
ＶＦＯ上に、オプションの固定CH・スピーチプロセッサユニットの接続ケーブルが見えています |
 |

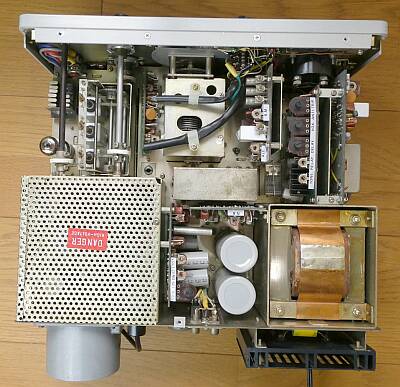

シャーシ上面を写しています
オプション
・固定CH・スピーチプロセッサユニット
・ＣＷフィルタ
以上は、未装着
・１００KHｚマーカークリスタル
・バンドクリスタルは、１６０ｍを除きすべて
・ＤＣ-ＤＣコンバータ
・冷却ファン
は、元々オプションのものですが、追加してあります |
| |
参考に ＴＳ２８８Ａ |
入手時点では、ＶＦＯの周波数が数十ＫＨｚずれていたくらいで、送受信そのものには大きな問題はありませんでした
もちろん、リレーやＳＷ、ＶＲの洗浄は行っています
ＴＳ２８８Ａ との比較用に入手したというのが本当で、部品取り用に別にＦＴ-１０１を入手していました（オプションクリスタルは、もっぱらこちらから移動・・・です この１０１は、本当の机上の飾りにと友人が持っていきました） |
さて、最後はお決まりのスペック紹介
１４．２００ＭＨｚ
ＳＳＢ ０．２５μＶ 入力 S/N １０ｄｂ以上 ４０μＶ入力時、Ｓ９に
ＴＵＮＥ おおよそ１２Ｗ |
