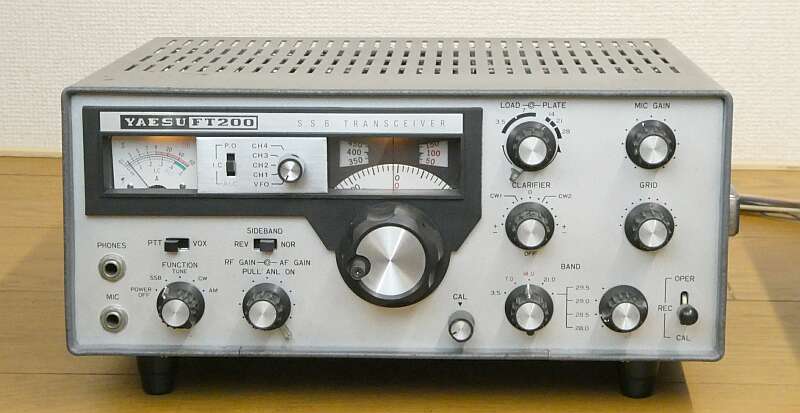

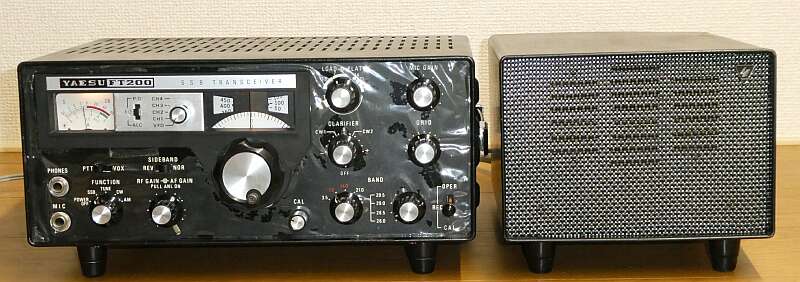

本機は、初期モデルです(最終モデルはブラック仕様)
外部VFOも考慮がなく、固定CHユニットもオプション設定で、付いているツマミは、奥から取り付けられたφ6のビスに取り付けられている、なんちゃってツマミです
メインダイヤルの構造は、直前に合併したスターのSR -700/ST-700と同じです
また、YAESU初のプリミックスタイプのシングルコンバージョン方式という設計も、スターの分派グループによる泉工業 パロス22-TRと同じです
9MHzIFと、5MHz台VFOの組み合わせです
余談ですが、このプリミックス方式は、US.National社のNCX-3/NCX-200等を手本にしたのではないかと思われます(IFとVFO周波数を逆に使用) |
|

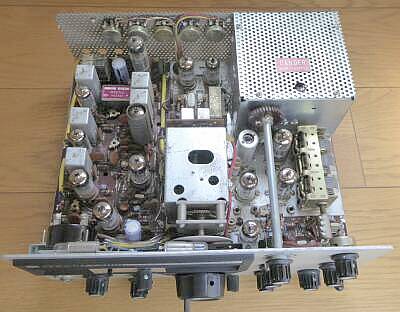

シャーシ上面 リア側から
非常にコンパクトです
VFOと、AFオシレータ、100KHzマーカー以外、全て真空管で構成されています
このスペースで、これだけの真空管が並びますので、かなりの発熱が生じます
100KHzマーカーのON、あるいは送信オペレーションONなどにシーメンスキーが使われていますが、これもスターST700の流れかなと、勝手に想像するところです!? |
|

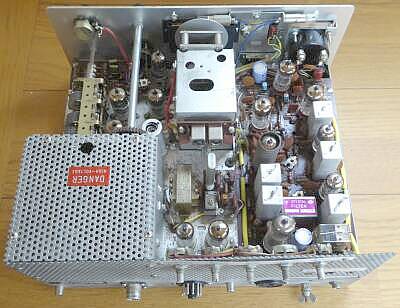

シャーシ上面 フロイント側から
CWフィルタオプションの用意はありません
またノイズブランカーの採用はなく、単なるノイズリミッタ(ANL)が採用されています

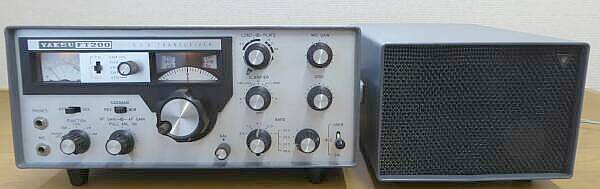

外部電源装置 FP-200について
時期によって、11PコネクタのPin7の配線が異なっています
外部スピーカーに割り当てられているものと、COMMONとなっているものがありますので、別々に入手した場合は、チェックが必要でしょう
FT-200本体も、外部スピーカー出力端子が、RCAレセプタクルのものと、2Pフィーダーコンセントのものがあります |
|

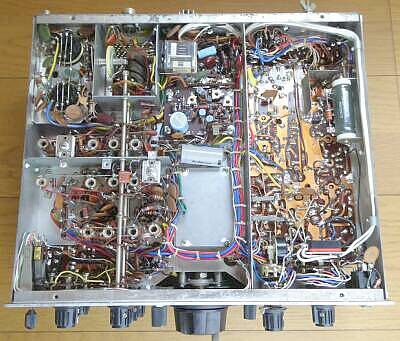

シャーシ底面
非常にシンプルかつ、うまくまとめられています
VFO
温度補償トリマが用意されています
当時のYAESUでは標準仕様です
ある程度のウォームアップ時間は必要ですが、その後のドリフトは実用の範囲です

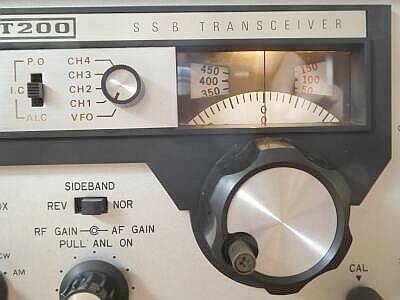

ダイヤルリニアリティについて
調整後±1KHz以内の範囲でリードアウトできます |
|
本機ですが、ファイナル管片側のG1配線が断線・・・このため、6JS6 1本は、お釈迦となっていました
AFオシレータの発振が止まっていて、TUNE/CWでパワーが出ない、キャリアポイント・クリスタルの片方が発振停止、大きなトラブルは以上で、それ以外の問題はありませんでした
FP-200との相性で、出てくるスピーカーの音が小さく歪んでいて、一瞬ですが悩みました
必要な対応/調整を行い、実際に稼働させてみて、十分実用に耐えると感じました
当初のスペックは満足しています
アナログVFOについても、十分実用の範囲です
増幅型AGCの効きも良く、S/N良く歯切れの良い受信音が得られます
当時の音がします(今で言うところのいい音ではないでしょうが、通信目的で聞けばいい音です) |
