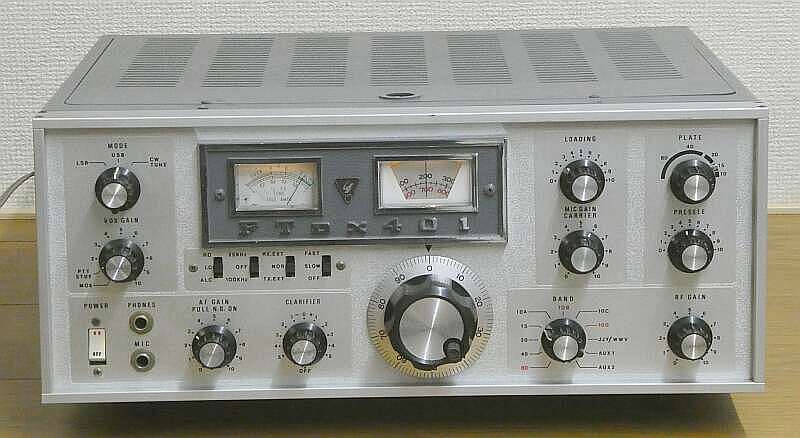

| YAESU ＦＴＤＸ-４０１ |
 |
||
| １９７１年に、八重洲無線から発売された管球式の最後といってもいいＨＦトランシーバです ４００ラインということで、一世を風靡したデザインです 前モデルは、ＦＴＤＸ４００でした よく似通ったフロントパネルですが、スライドSWの採用はありませんでした また、ノイズブランカの採用ではなくＡＮＬの採用で、ＣＷフィルタ・ＪＪＹ受信パーツ・キットはオプション、そして記憶ではファイナル空冷ファンは付いていなかったように思います さて、本機はＶＦＯ、ノイズブランカを除き、真空管で構成されたもので、送信終段は６ＫＤ６パラで８００Ｖが印加されています ３．５〜２８ＭＨｚ帯をＳＳＢ、ＣＷでカバー、初期モデルを除き、ＡＭ（Ａ３Ｈ）の対応はありません 当時は、１Ｗ当たりいくら？みたいなパフォーマンス競争もあって、本機の場合、国内では４３０ＷＤＣ入力とされていました 海外では、５６０ＷＰＥＰ入力とされ、ＵＳでは、ＦＴＤＸ５６０という型式で販売されていました Ｈａｌｌｉｃｒａｆｔｅｒｓ社、ＳＷＡＮ社、あるいはＮＡＴＩＯＮＡＬ(US)社などの製品と、同じイメージの型式の採用です Ｈａｌｌｉｃｒａｆｔｅｒｓブランドでは、２ＫＷ入力「ＳＲ-２０００」、ＳＷＡＮブランドでは７００Ｗ入力「ＳＷＡＮ７００」、ＮＡＴＩＯＮＡＬ(US)ブランドでは１ＫＷ入力「ＮＣＸ-１０００」というトランシーバも存在していました 国内では、ＴＲＩＯからＴＳ-５１１Ｓという、終段が６ＬＱ６パラの公称入力５００ＷＰＥＰという、やはり送信出力に対してコスパ重視のトランシーバが発売されていました お話を戻して、 今なら、２アマ出力２００Ｗの免許を受けるのに最適と思われますが、当時は２アマは１００Ｗ出力まで、ひとつは輸出を意識したものであったと思われます その例えとして、フルオプションでしたし、フォーンパッチ対応の端子が背面に用意されていました ＣＷフィルタも最初から内蔵、バンドクリスタルもアマチュアバンドはもちろん、ＪＪＹ（ＷＷＶ）も実装です 国内バージョンではオプション扱いが、輸出バージョンではフルオプション、よくあるパターンです １９７０年発売のＦＴ-１０１より遅い発売・・・まだまだ真空管で得られる性能のほうに、マーケットは大きく魅力を感じ取っていたというか、信頼をおいていた時代です 当時のＤｘｅｒにとって、心惹かれるトランシーバであった、です 発売時、￥１２８，５００だったと思います（ＦＴ-１０１は、１００Ｗモデルが￥１３８，０００） その昔は重たいと思っていましたが（１７ｋｇ）、ＴＳ-９４０を持った後に持つと軽いです！？ |
||
|
|
||

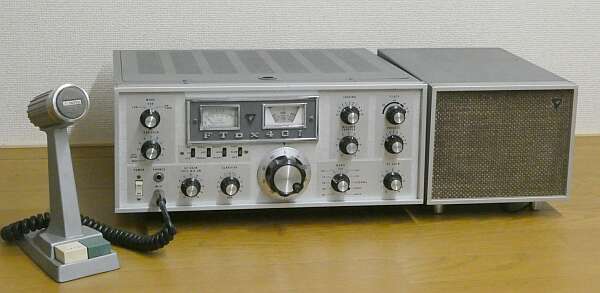

 手持ち品で、当時の運用スタイルを再現してみました(あと外部ＶＦＯがあれば完璧！） |
||
| 受信部 第一中間周波数５．５２〜６．０２ＭＨｚ、第２中間周波数３．１８ＭＨｚのハイフレ・コリンズタイプのダブルスーパーヘテロダイン、高１中２の構成です 半導体を採用したＶＦＯ（８．７〜９．２ＭＨｚを発振）、あるいはノイズブランカには、当時最新のＦＥＴが採用されています 送信部 平衡変調器に７３６０を採用、終段は６ＫＤ６パラ、１２ＢＹ７Ａではドライブ不足が心配されるのでしょう、６ＧＫ６（６ＢＱ５同等）が採用されています メインダイヤルにあっては、ＦＴ-１０１同様の１００ＫＨｚダイヤル(バーニア機構で1／６に減速、ツマミ1回転がおおよそ１５ＫＨｚ）が採用されています |
||
|
|
||
 |

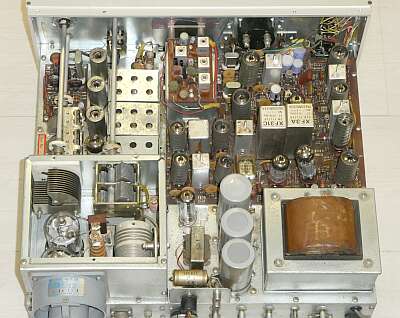

外ケースから取り出すと、シャーシ上面はこのようなお姿です 終段部の天井シールド板は取り外して写しています クリスタル・フィルタは、ＣＷ用も標準装備です ＶＦＯ上の基板は、ノイズブランカ・ユニットです 使われている半導体は、当時最新のＦＥＴが主役となっています |
|
 |

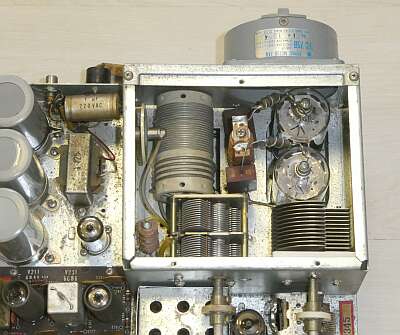

終段部です プレート電圧は８００Ｖのハイパワーですので、それなりな高耐圧部品が使用されています また、クーリングファンも装備されています |
|
 |

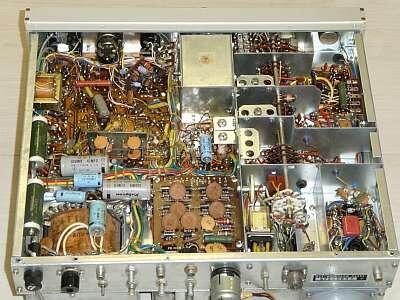

シャーシ裏面です ＦＴ-１０１のような、ＲＦ部のシールドパネル（蓋）はありません コイル群は、シャーシ上面でシールドされた中に収納されています |
|
 |

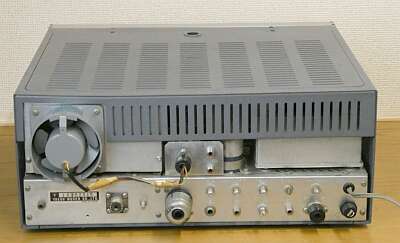

リアパネルです 整然としています 冷却ファンの電源を取っているところの右の端子2個が、フォーンパッチ用に用意された端子です |
|
|
|
||
| 当分放置していたものを簡単に整備しました(むしろ清掃のほうが大変！） 破損したツマミの交換、リレーやスイッチの接点清掃、ＶＲ類の清掃など・・・ 送信終段管６ＫＤ６は、酷使された結果のようで、出力は１００Ｗ足らずしか出ません（８００Ｖ ０．２Ａ程度） 受信は、今でも通用しそうな結果 一例ですが、２１ＭＨｚ帯 ０．２μＶ 入力で、S/N１５ｄｂくらいあります（規格は、０．５μＶ入力でS/N２０ｄｂ以上） 発売から、５０年以上を経過しても実用に耐えうる結果ということになりそうです（６ＫＤ６は、交換するとして） |
||
|
|
||
| 2025.01 | ||
