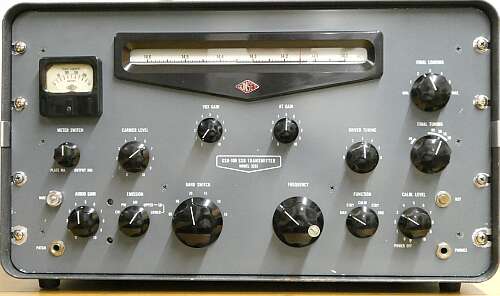

| ＧＯＮＳＥＴ ＧＳＢ-１００ | |||
 |
|||
| ＧＯＮＳＥＴ社製 ８０〜１０ｍ ＳＳＢ／ＣＷ／ＡＭ アマチュアバンド専用送信機です 公称入力１００Ｗ ＰＥＰ／ＣＷ ５０Ｗ ＡＭ ＶＦＯはもちろん、ＡＣ１１５Ｖ入力の電源も内蔵した、一体型の送信機です 当時、ＧＯＮＳＥＴ社では航空関連の無線機器や、モバイル中心の無線機器を販売していました このシリーズとしては、ＧＳＢ-１０１という、８１１Ａ ４本のリニア・アンプの用意はありましたが、受信機の用意は無かったように思います 一つの例として、ＲＭＥ-６９００受信機との組み合わせも、あったのでないかと想像します 大型・重量級の製品です ５００Ｗ ２８０Ｈ ３７０Ｄ 重量は、測っていませんが３０Ｋｇ程度は十分ありそうです（７５Ａ-２より、明らかに重い） １９５８年の発売のようです 発売当初の価格は、＄４８０ という情報があります |
|||
|
|||
９ＭＨｚ フェーズシフト（ＰＳＮ）方式 ＡＭは、ＤＳＢです 信号途中に、９ＭＨｚのノッチフィルタが使用されています ＶＦＯ：５．０−５．６MHｚ ３．５／１４ＭＨｚ帯は、ヘテロダイン用クリスタルは使用しません、そのまま差し引き ｏｒ 加算です 終段は、６ＤＱ５シングル ＡＬＣは、ありません 出力は、一般的なπマッチの採用です ３．５−２８ＭＨｚ帯を６００ＫＨｚ巾でカバーします ２８ＭＨｚ帯は２分割：標準は、２８．５−２９．１ＭＨｚ（Ｌ）と、２９．１ー２９．７MHｚ（Ｈ） 整流管２本、定電圧放電管１本、バイアス用整流器を除き、１３本の真空管で構成されています メーター表示ですが、終段電流とＲＦ出力を切替えて表示できます |
|||

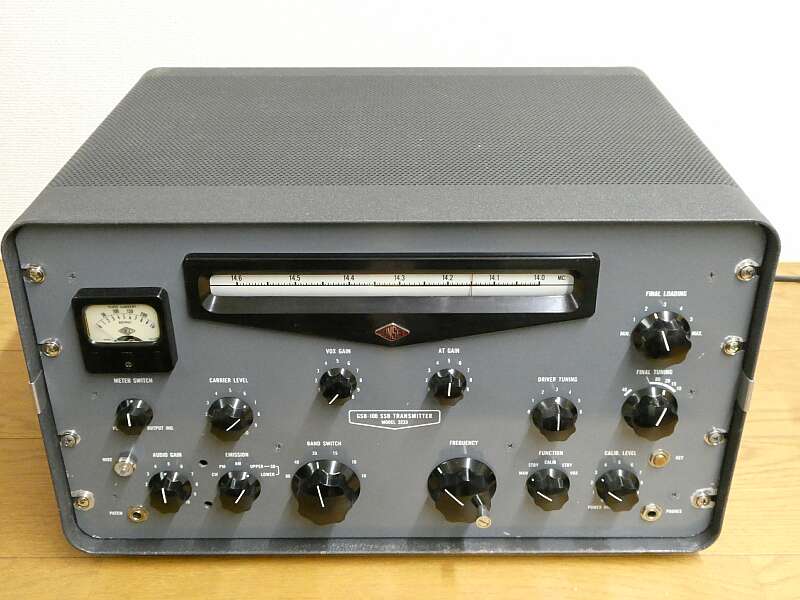

| 大型かつ重量級で、簡単にデスクの上に載せてチェックとも行きません まず、ここでは見た目だけのご紹介です |
|||
 |

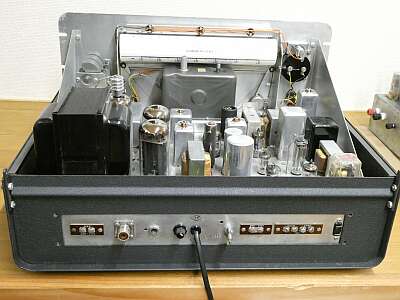

リアパネルの様子です 右端は、外部ＡＮＴ切替リレー接続端子 送信時にＡＣ１１５Ｖを出力 左に向かって アンチＶＯＸ／スピーカー接続端子 受信機のスピーカー出力を取り込んで処理します 外部スタンバイ端子 ＡＣ接続ケーブル Ｆ・Ｈ ＶＯＸ感度調整 ＡＮＴ出力 リニアアンプカットオフ用ＢＩＡＳ出力 |
||
 |

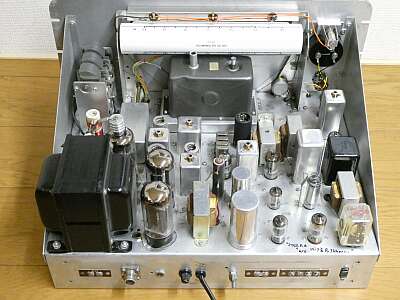

シャーシ上をリア側から写しました バンドスケールは、この頃の製品によく見られるバンドSWに連動して回転するドラム方式です メインダイヤル1回転当たり、約１５ＫＨｚで展開します 本機は鉄シャーシですが、錆も目につかず綺麗な状態です |
||
 |

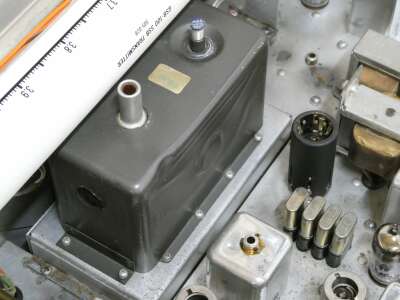

グレーの箱は、ＶＦＯ部です 見えているクリスタルは、７／２１／２８Ｌ／２８Ｈバンドのヘテロダイン用のものです |
||
 |

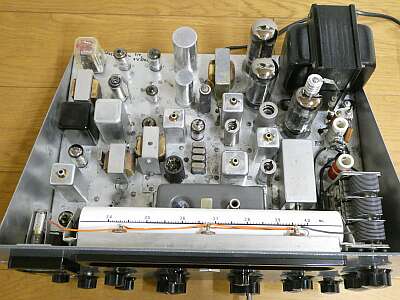

シャース上をフロント側から写したもの 左端中央 黒いトランス風のものは、オーディオ・ロー・パス・フィルタ その右横に見えるものが、オーディオ・フェーズ・シフト・ネットワークです |
||
 |

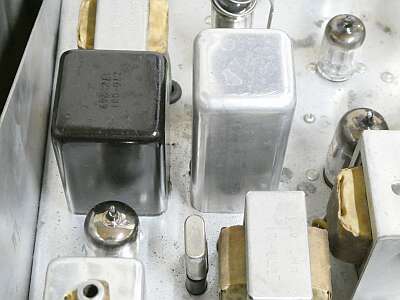

ＰＳＮの心臓部 オーディオ・ロー・パス・フィルタ（黒色）と オーディオ・フェーズ・シフト・ネットワークの アップです 手前に見えるクリスタルは、ＲＦ-ＰＳＮのキャリア／９ＭＨｚです |
||
 |

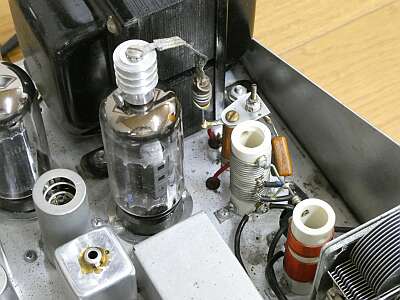

ファイナル部です 特に、シールドの用意はありません |
||
 |

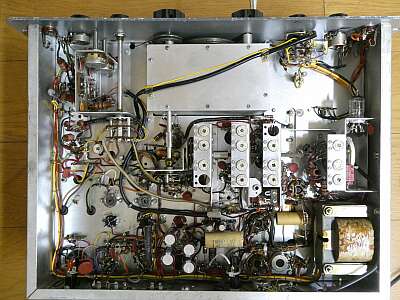

シャーシ底面です | ||
 |
バンド切替ですが、ヘテロダインクリスタル部とＲＦ部は、ベベルギアを使って９０度ひねってあります | ||
|
|||
