Ｈｅａｔｈ-ｋｉｔ　ＨＷ−３２　ＨＷ-３２Ａ
６０年代に販売された、モノバンド・シリーズで、もちろんキットです、記憶では１９６３年のＱＳＴ誌に広告が載っていたと思います
当時の価格は、＄１２０だったと思います
６０年代後半から７０年代始め、一生懸命？ＤＸを追っかけていた頃、きっと軍関係者（軍人ｏｒ軍属）かと思いますが、その赴任先からＯＮ−ＡＩＲしていた中に、結構な比率でこのユーザーがいたように思います

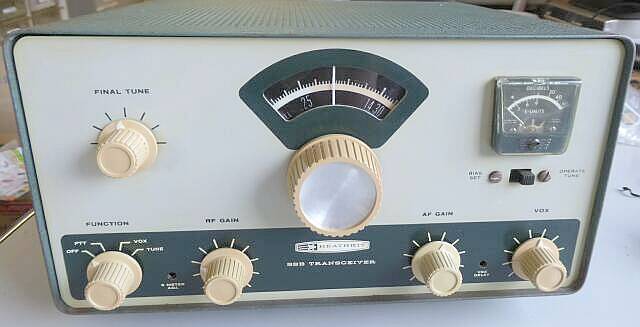

コンパクト（３１１ｘ１５９ｘ２５４ｍｍ　６.８Ｋｇ）なＳＳＢ専用トランシーバで、御覧のようにＵＳお得意の左右対称デザインです
本機は、２０ｍバンド用のものですが、７５ｍバンド用ＨＷ−１２、４０ｍバンド用ＨＷ−２２と、３機種ありました
いずれもＵＳフォーンバンド用で、世界標準で使えるのは　１４．２〜１４．３５ＭＨｚをカバーする、このＨＷ−３２だけかも

Heathkitとして、プリント基板を本格的に採用始めたのは、きっとこのシリーズからです
ここまでは、シャーシに真空管ソケット・・・でした
　　　　　　参考　HR-２０、ＨＸ-２０
ひとつの時代のターニングポイントとなった製品です
この後、マイナーチェンジが行われ、型式の最後に「Ａ」がつく製品が登場
本シリーズではリアパネルに配されているマイク端子がフロント面に用意され、ＡＦ／ＲＦボリュームが二重のボリュームとなりました
構成は、ハイフレＩＦのシングル・コンバージョンタイプ
具体的には、ＩＦは、２．３０５ＭＨｚ　ＶＦＯは、１．６１８〜１．７７０ＭＨｚ　クリスタル・オシレータは、１８．２７５ＭＨｚで、ＶＦＯとプリＭｉｘされたものによる、一発変換です
終段は、テレビ水平出力管（コンパクトロン）６ＧＥ５を２本使用し、入力２００Ｗ（８００Ｖ　０．２５Ａ）を得ています

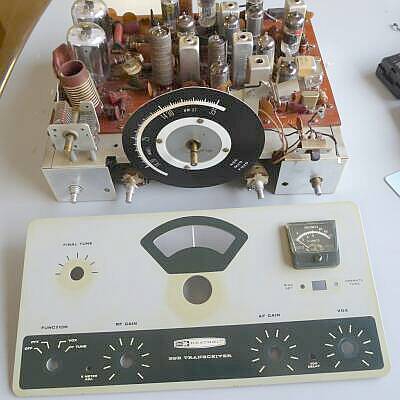

外ケースから中身を取り出し、フロントパネルを外した状態です

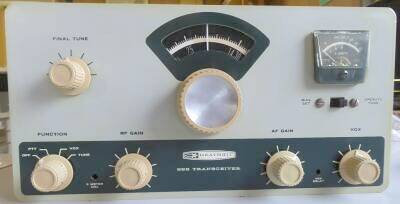

日焼けの様子がよくわかるフロントパネルです（それ相応なお歳です）
メイン・ダイヤルも、ＰＬの熱で変形が見られます

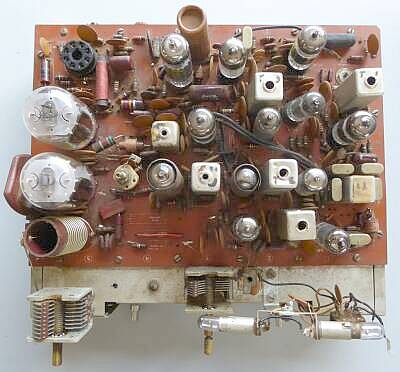

ＰＣＢボード１枚で構成という、これ以上のローコスト化はないような設計です
そのためでしょう、２１ＭＨｚ帯用のモデルはありません
大型の真空管２本が送信ファイナル管です
その上のＧＴソケットは、オプションの１００ＫＨｚマーカー取り付けの場所です
下に見えるコイルが、タンクコイルで、終段同調はプレート側だけです

２．３０５ＭＨｚ４ポール・クリスタル・フィルタが右下に見えます
その下に見えるクリスタルが、ヘテロダイン用の１８．２７５ＭＨのものです（いずれも、ＨＣ-６/Ｕ型）

ご覧のように、１４球で構成されています

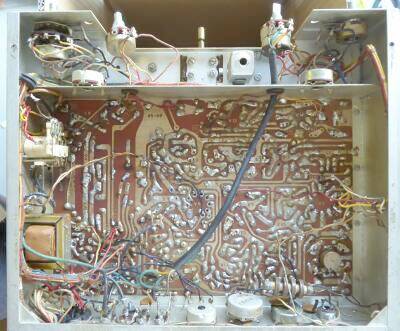

シャーシ下側

シンプルですが、非常によく考えられた構造・配置がとられています

上中ほどに見えるＩＦＴ風なものは、ＶＦＯ発振コイル
仕切りの板についてる２つの物体は、いずれもボリュームで、フロントパネルからマイナスドライバを差し込んで調整できるようになっています
（ＶＯＸディレイと、Ｓメータゼロ点調整）

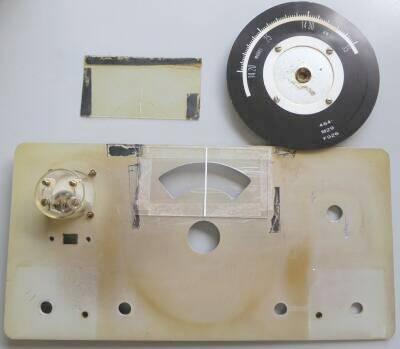

フロントパネル（裏）とメイン・ダイヤル
ダイヤルの左に見えるのがオリジナルのカーソルの刻印されたダイヤル窓カバー
本来両面テープのはずが、ビニルテープで止まっていました
ＰＬの熱による変形や汚れがひどいので、ｔ＝1mmの透明塩ビ板をカットし、白のカッティング・シートの端っこを少しカットしたもので少々太いカーソルとしました
元々、読み取り精度は５KHｚ程度ですから気になりません！
両面テープできちんと四方を止めました
メイン・ダイヤルのPL発熱による変形だけは手が付けられません
よく見ると、このダイヤルに機種名が書かれています

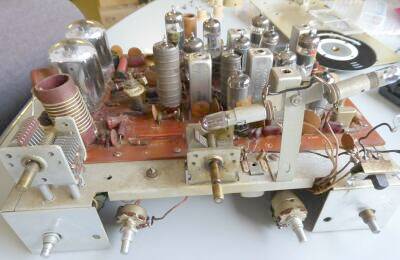

シャーシに、フロントパネルを取り付けたところ
フロント側

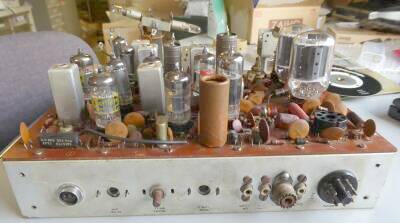

リア側
電源は、ＨＰ-１０という純正もあるようですが、SBシリーズなどと共通のはず
AC電源だと、HP-２３など・・・一応調べてみなくては

左端の丸いコネクタがマイク入力端子です
ボリューム軸は、ファイナル・バイアス調整用
ＨＰ−２３Bが手持ちにあるはずで、通電は少し落ち着いてから（そうだ、ＳＢ-１０２の面倒も見なくては！？）
その前に電気的なチェックをしなくてはいけませんね（いきなりの加電は、怖い！）
20１9．09　　　ＪＡ４ＦＵＱ

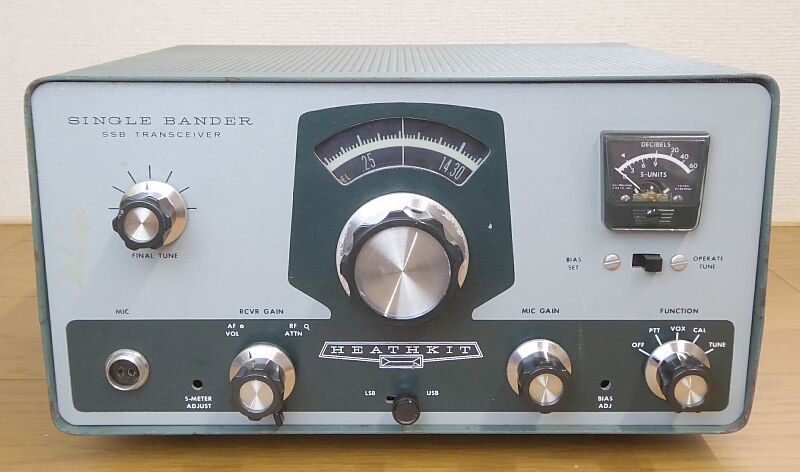

HW-３２Aを入手しました
その後のHWシリーズのデザイン初物です（ツマミ類を含めて）
その後の、Ｈｅａｔｈ-ｋｉｔの原点となったモノというか、時期だったものと想像します
このモデルではプリントですが、ＨＷ-１００からは、モスグリーンの部分はプラスチックのエスカッションとなっています
マイク入力端子が、マイクゲインボリュームと一緒にフロントパネルに配置され、ＡＦ／ＲＦゲインボリュームが２軸タイプになり、ＵＳＢ/ＬＳＢの切り替えが追加されているだけで、電気的な点はほとんど変化なさそうです
VOXゲインツマミはリアパネルに移動です
通電はＯＫ、受信は感度が悪く、送信はできないという状態のものでした
電源は、手持ちのＨＰ-２３Ａを使用しました
ＨＰ-２３Ｂでは、ヒーターが点灯しませんでした（今回は、原因追及していません）

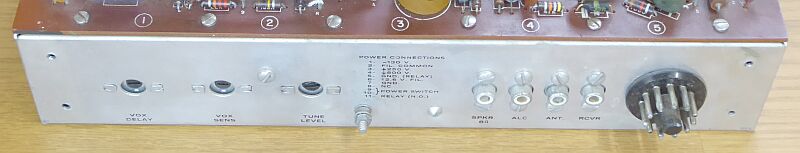

リアパネル
外部リニアの接続を意識したALC端子が出ています（HW-３２にはありません）
VOX関係がリアに回りました

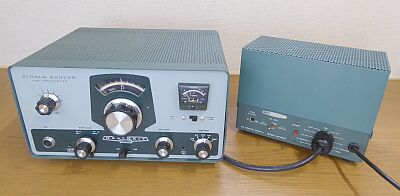

ＡＣ電源　ＨＰ-２３Aと一緒に
先代の、ＨＷ-３２と比べると、メリハリがついた顔つきになっています
Heathkitでは、このデザインがお気に召したようで、後のＨＷシリーズ・デザインの基本となっています
トラブルの大きな要因

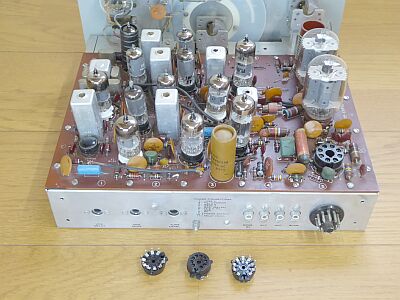

この９Pソケットの接触不良
探したらステアタイト製の同等のものがあったので交換しました
オリジナルは、差し込んだら戻らないような反り返った爪がついているもので、取り外しには結構苦労しました
基板上で白いソケットが交換したものです
３つ・・・写真から分かります？
送受共通IF、マイクアンプ、リレーコントロールなどを受け持つ真空管です
当初、真空管の大きな劣化もないし？？同調コイル・・・ドライバ段の前後、受信のRFアンプと兼用ですが、無調整となっているものをシールドケースを取り外して穴をあけ調整棒が差し込めるようにして、細かく調整しましたが送受とも２０ｄｂ位ゲインが足りません
送受兼用部分に特段の異常も見つかりません
ユルユルだった真空管ソケット・・・６ＥＡ８　２本と、１２ＡＴ７　のソケットを交換しました
なにせ差込方のちょっとのことでヒーターが点灯しない・・・
ソケット交換後に再調整・・・あれあれ、ほぼほぼ正常な受信感度になってきました
？？？
送信もパワーアップ・・・電流は規定値と思われるくらい流れる（メーターＩＰ目盛※なしで、おおよそ２／３強振れる）ようになりました
　　※ＩＰメーターは、アイドリング値のマークがあるのみで電流値の記載なし
が、出力は４０Ｗ強しか出ません
ロード側が固定Ｃでプレート同調のみですので、ロード側を調整すればパワーアップするかもしれませんし、終段管の劣化かもしれませんが、深追いをすることは止めました
結論からして、送受共通のＩＦアンプのソケット接触周りにゲイン低下の原因があったようです

受信感度：1μＶ入力時、S/N１２ｄｂ程度と、カタログ値はクリアしています
メインダイアル1回転１００KHｚ弱ですから、１４．２０〜１４．３５ＭＨｚが１．５回転強でカバーできます
正確なチューニングには慎重さが必要ですが、バンドチェックはすぐ出来ます
2020.10　　 　JA4FUQ
