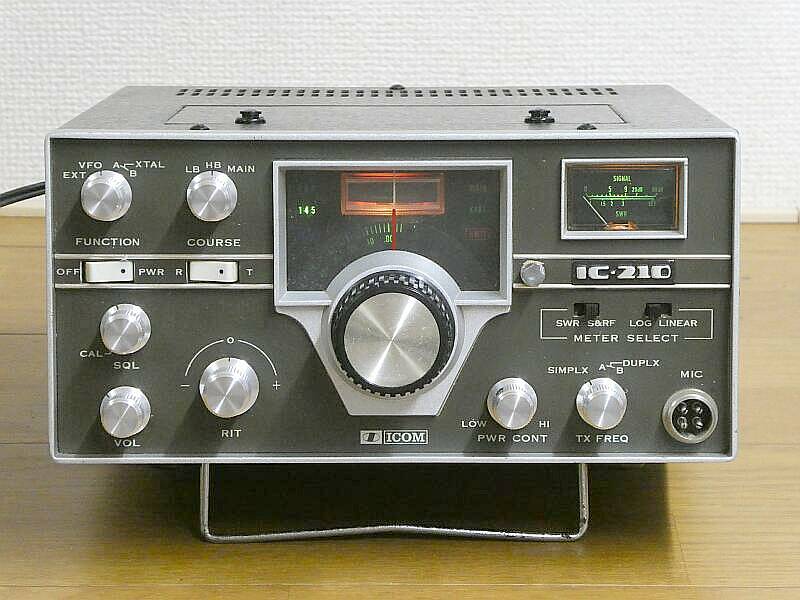

| ＩＮＯＵＥ ＩＣＯＭ ＩＣ-２１０ |
 |
井上電機製作所（現ＩＣＯＭ）より発売になった、１４４MHz帯１０WのＦＭトランシーバです
１９７３年に発売されたもの
同じデザインで、５０ＭＨｚ帯の ＩＣ-７１ がありますが、こちらはＡＭとＦＭ、そしてオプションでＣＷです
少々先輩で、１９７０年の発売だったと思います |
当時、モバイル運用中心の１４４MHｚ帯にあって、固定機というものはほとんどなく、ひとつ上のランクであると認識されていたように思います
アマチュア無線業界への参入が、ＶＨＦスタートという井上電機製作所ならではの商品ラインアップと言えるかもしれません
ＴＲＩＯ、ＹＡＥＳＵという当時の２巨頭は、ＨＦ帯主体で競ったビジネスを展開していました
一応の動作品というものを入手
確かに基本動作はしていましたが、ＳＷ関係の接触不良はクリーニング、ＩＦ〜メーター関係は再調整しました
かなりの数の半固定抵抗は交換され、電解コンデンサもブロックコンデンサを中心に交換され、ＴＲもソケットが用意された部分がありました
電源も自作されたものが取り付いていました
歳には勝てない状態にあったということかと思います |
 |

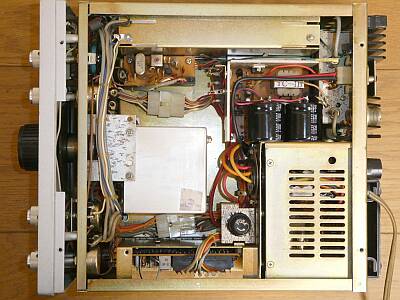

下蓋を外して写しました
電源ユニット、ＩＣ-３ＰＵを差し込んでいます
黒のブロックコンデンサは、前オーナーの手で交換されたもの
中央の四角いアルミボックスは、ＶＦＯ部 |
 |

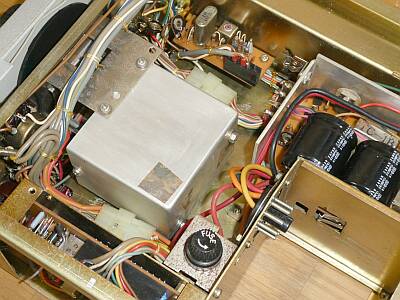

シャーシ底面のアップです
電源ユニットは、引き抜いています
電源ラインを切り替えるアクチュエータ付きのマイクロSWが側面に２個見えます
ヒューズホルダは、DC１２Vラインに入ったもの
真ん中の四角なアルミBOXは、ＶＦＯ部です
ＩＣ-７１ と同じ構造のもので、大きく早送りで周波数が動き、戻して細かく周波数が変化する独特のダイヤル機構です
内臓スピーカーの接続は、一般的なφ３．５のイヤホンジャックを採用、オリジナルかどうかは？
上に見える小さな基板は、ＲＩＴユニットです |
|
 |

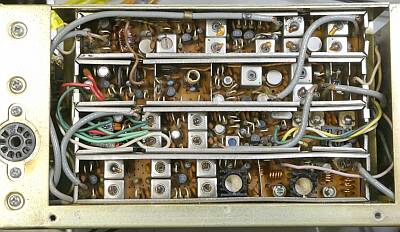

ケース上蓋を外して写しました
電源ユニットは外しています
この頃の製品で多用された、部位ごとにユニット化されたもので構成されています
写真上から、
固定チャンネル・マーカーユニット
送受ＡＦユニット
ＩＦユニット
受信ＲＦユニット（ ＩＣ-２０１と同じものかも？）
です |
 |

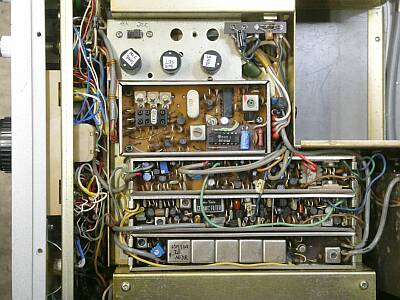

ケースサイド部
写真上から
ＰＤユニット
ＶＣＯユニット
ＭＩＸユニット
送信ヤンガーステージ
このように、ユニット化した基板を並べる方法が多く採用された時期の製品です |
 |

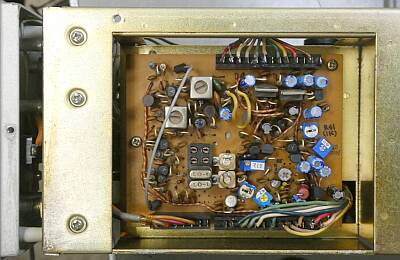

もう一方のサイド部
LOユニット
輸出用に１４６、１４７MHｚ帯対応のバンド・クリスタル空きソケットが見えます
送信の変調部（デビエーション切替ジャンパ部あり）
受信センターメータ、Sメータの調整（アンプ）部
送受電圧ラインの制御部など
|
 |

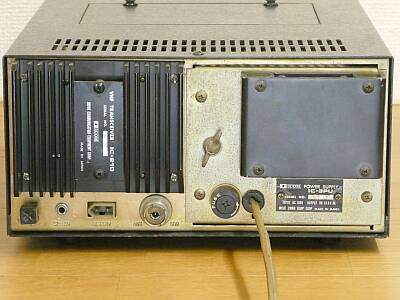

リアパネルです
オール・モード機 ＩＣ-２０１ と比べて、終段ヒートシンクは大きなものが取り付けられています
このヒートシンクにトランジスタが取り付けられています
ＦＭ連続送信ですから、発熱は大きい・・・
電源ユニットは、ＩＣ-３ＰＵです |
|
お決まりのスペックチェックです
送信パワー
１４４．０〜１４６．０MHｚの範囲で、１１〜１２Ｗ ＩＣ-３ＰＵ使用時
受信感度
ＦＭ ０．４μＶ入力時 １ＫＨｚ３．５ＫＨｚデビエーション ＯＮ／ＯＦＦで、Ｓ／Ｎ２０ｄｂ（スペックは、０．５μＶ）
と、いずれもスペックはクリアしています |
