STAR SR-600 | ||||||||||||||||||||
日本初の局発水晶制御、可変中間周波数方式のスーパーヘテロダインということで1963年末に登場 平たく言いかえれば、コリンズタイプのスーパーヘテロダイン方式の国内初採用ということです! ここまでにあったダブル・スーパーヘテロダインは、1st−IFも周波数固定のものです イメージ混信に強くということであって、周波数安定度についてはハイバンドでは当然問題がありました 構成的には、Drake2-Bと極めてよく似た設計です フロント・デザインも左右対称でUSライク、色々な特徴を持ち合わせた受信機です サイズは 385W x 185H x 255D 重量 約11kg と、やや大型 |
||||||||||||||||||||
Drake2-Bと、ほぼ同様の周波数構成で、全体をデラックス化した(付加価値を重視した?)、いかにも日本的なモノづくりを感じる製品です 1st-IFが、3.4〜4.0MHz それを455KHz、そして55KHzに落として必要な選択度を稼ぎます 構成は、高一中二 3.5MHz帯以外は、トリプル・スーパーヘテロダイン方式となります ここまでは、Drake2-Bと同じ 28MHz帯は、3分割して標準でフルカバー ノッチフィルタ、100KHzマーカーを内蔵 VFOは、1KHz直読 などなど、基本は同じであっても、あきらかにDrake2-Bの上を狙っています シャーシ素材が鉄というのがイマイチですが、機構的にはうまく作られているように思います(高級感が見て取れます) |
||||||||||||||||||||

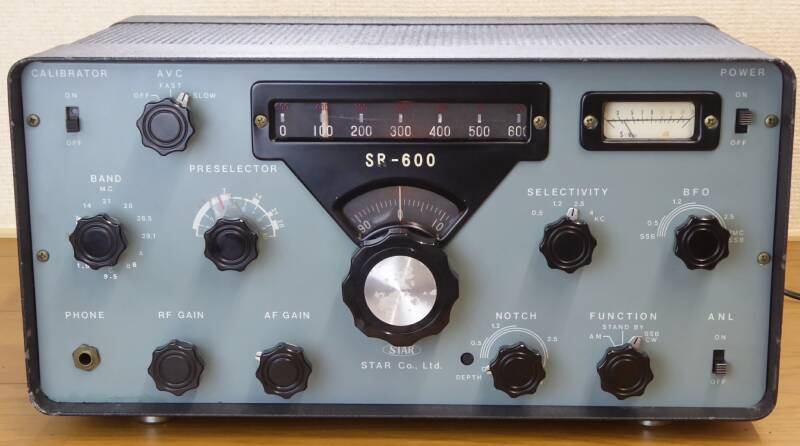

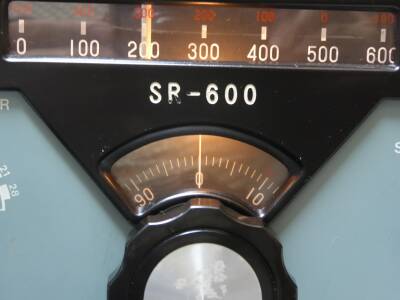

メインダイヤルは1KHz直読と、当時の日本では画期的 ダイヤルは、1回転100KHzです ダイヤルとスケールは、同軸/1対1です このVFO構造は、バリL/ダストコアを前後に出し入れする独特なものです(Drake4シリーズとも機構は異なります 参考:Drake TR-4) 詳細は下段で 照明ランプは、Sメーターを含め、このダイヤル奥の一発(1球)だけです |
||||||||||||||||||||

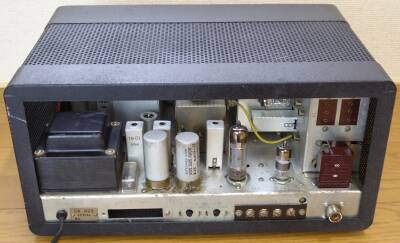

ケース背面 ケースはきっと再塗装されたものと思います 前オーナーから分けてもらった端子台はひとつだったもので、破損していた2つの端子台のうちSP接続側を交換しました 右端のK型100KHzクリスタルの存在が大きく見えます |
||||||||||||||||||||

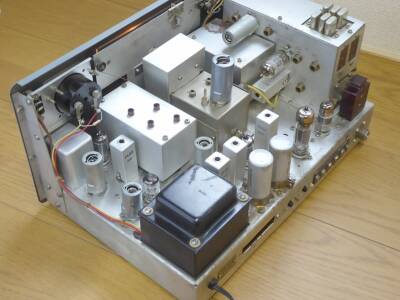

ケース内部 サブシャーシが多用されています 各セクションを独立させることで、内部ビート混入を軽減させることを狙っています 左から 55KHzバンドパス部 2nd-Mix & VFO部 RF/1stコンバート部 メーター下に見えるケースはBFOのシールドケース |
||||||||||||||||||||
ケース内部 独立したRF/1stコンバート部の中でも、同調VC部分は別シールドケースに収納されています RF/1stコンバート部と、2nd-Mix & VFO部の間に見えているシールドケースの中にあります |
||||||||||||||||||||

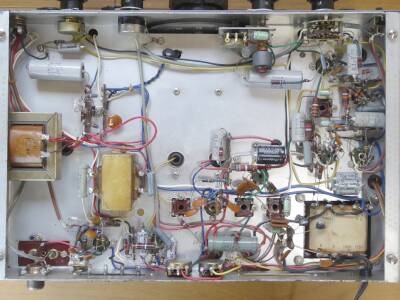

シャーシ下 ブロックごとのサブシャーシ構造が多用されているため、シャーシ下は非常にすっきりしています AF出力トランスが大きく見えます 左端のトランスは、電源平滑回路のリアクター(チョークトランス)です |
||||||||||||||||||||

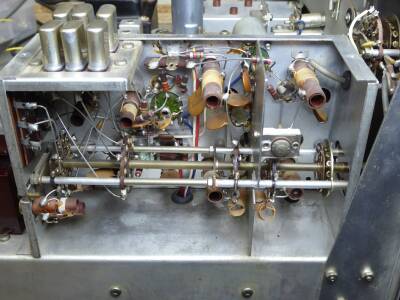

独立したRF/1stコンバート部 この構造ほか、クリスタル周波数の選定、結合回路などの工夫でDrake2-Bと比べ、ダイヤル展開周波数内のビート妨害を低減しているというコメントが新製品紹介記事に記載があります(あきらかに2-Bを意識していますね) 同調VCは、ここからは見えません、この奥にある別シールドケースの中に収納されています これらの構造は、そのままSR-700に引き継がれています |
||||||||||||||||||||

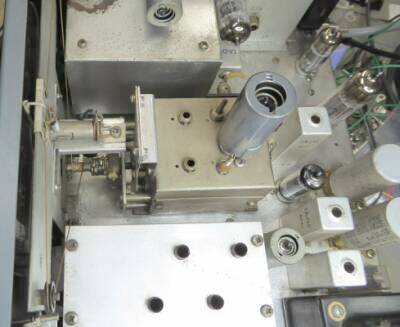

2nd-Mix & VFO部(中央の独立ケース) 写真「上側」のLは、1st-IF同調用 写真「下側」のLがVFOです この2つのLのダストコアを同時に ひとつの軸(ダイヤル)の動きで出し入れします |

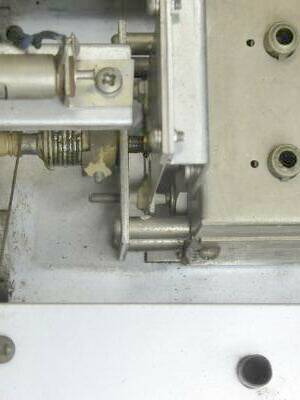

2nd-Mix & VFO部は、独立したケースに収まっています 特徴的なVFOメカ部です、シールドカバーを取り外して写しています バリL/ダストコア方式です ネジのピッチによるコアの出し入れ・・・なのですが、長方形の板(結果、板バネ?)を利用して、直接ダストコアをダイヤル軸で駆動するのではない方法がとられています 写真にあるように、メインノブに直結した軸と、ダストコアの軸とは別の構造です(手前、白のねじロックが塗布されているものがVFOダストコアです) メイン・シャフトは、この板を前後に動かします 同じ板に取り付けられたダストコアが前後に出し入れされます 最初は、目視でもぎこちないダストコアの動きだったのですが、シリコングリスの塗布とメイン・シャフト位置の調整で、かなり落ち着きました 余談ながら、この方式には、ちょっと無理があるような気がします 前後に平行移動するところに、支点がある板がくっついています 可変中間周波数方式の採用ということで、1st-IFの同調をとるバリLを連動させるために、この構造を採用したものと思われますが、VFOの動作だけで見ると不安定要素を増やす構造のように思われます 0〜600KHzのスケールは、メインの回転軸により糸掛け方式で駆動されています 下に白っぽく見えるシールドケースの中身は、55KHz可変バンドパス・フィルタ部です |
|||||||||||||||||||

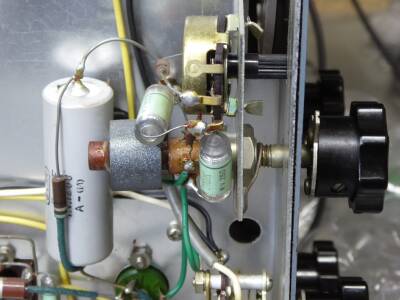

ノッチ・フィルタ部 ダストコアに直接ツマミが付く構造で、どの位置が正しい位置かが一見ではわかりません 実際に試してみて、見つけました VRは、DEPTH(深さ)調整用で、フロントパネルより調整できます 余談ですが、BFOも同様にオシレータのダストコアをそのままフロントパネルからツマミで回す構造です(数回転します!) |
||||||||||||||||||||

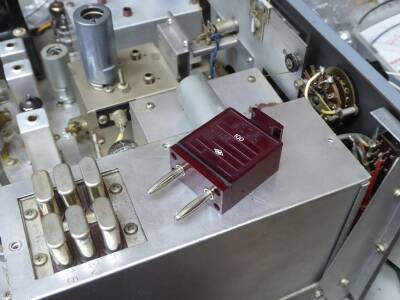

100KHzマーカーを内蔵 クリスタルは、なんとK型(K-2型) ちゃんと発振します HC-6/Uと比べて、いかに大きいか・・・ 周波数補正のため、Cを追加しました(周波数が高いほうにずれていました) |
||||||||||||||||||||
|
||||||||||||||||||||
2020.05 JA4FUQ |
