| Ｒ.Ｌ.ＤＲＡＫＥ ＴＲ-４シリーズ トランシーバー | |||

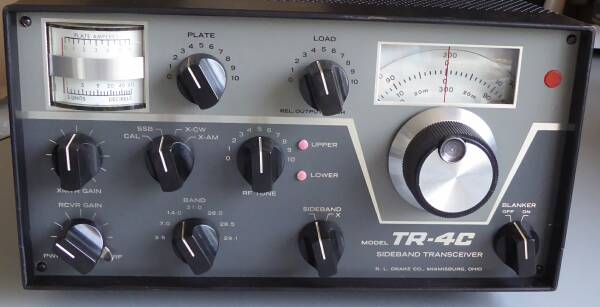

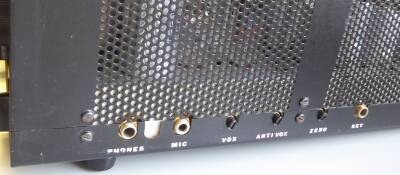

| ＴＲ-４に続いて、下段に ＴＲ-４Ｃ をご紹介 | |||

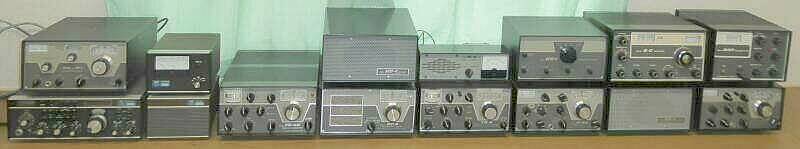

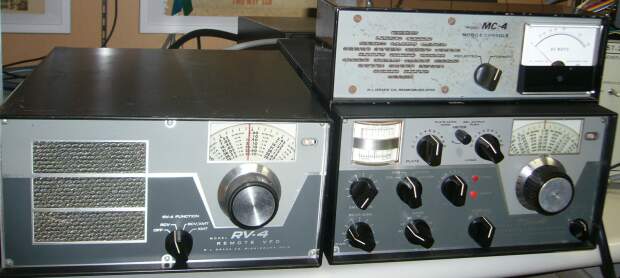

 左はコンソール／ＶＦＯ ＲＶ−４ 本体上は、モバイル・コンソール ＭＣ−４です |
|||

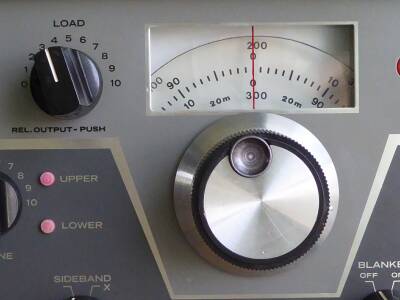

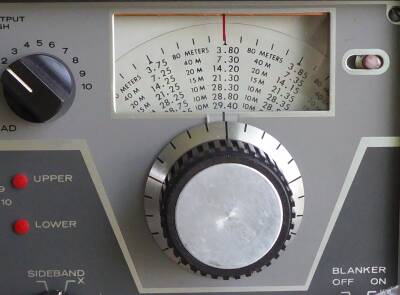

| ドレーク社の歴史は、ＴＲ−７のページにご紹介していますので、ここでは割愛させていただきます このＴＲ−４（４シリーズ：１９６５年の発売）の前に、ＴＲ−３（１９６３年発売）と言うトランシーバがあり、きっとこのものが一番古い（最初の）ドレーク社のＨＦトランシーバーかと思います ＴＲ−４は、その後ＴＲ−４Ｃ、ＴＲ−４Ｃｗとバージョン・アップが行われ、シリーズとしては、セパレート・タイプのＴ−４／Ｒ−４シリーズと合わせ、１９７８年の半導体化された ＴＲ−７ の登場まで、１０年以上の長い期間にわたって販売された、人気のあった機種です 発売当初の本体価格は ＄５８５ と広告されていたと思います プアマン・コリンズ／Poormans collins・・・高名（高額！）な、Ｃｏｌｌｉｎｓ製品に対して、このようにも呼ばれていました（当時、ＫＷＭ−２は、＄１２００位していたと思います） 派生品としては、５０ＭＨｚ帯専用にＴＲ−６と言うモデルがありました ここでご紹介するＴＲ−４は、ＴＲ−４シリーズの原点になったもので、３．５〜２８Ｍｈｚ帯をカバーします １ＫＨｚ直読ダイヤル・・・メインダイヤルが二重構造になったのは、「Ｃ」モデルからです ダイヤル表示ほか、その後のバージョン・アップはあるものの、ＵＳＢ／ＬＳＢそれぞれの専用９ＭＨｚクリスタルフィルタの採用、従いましてキャリアはひとつ・・・・ダイヤルの目盛りも「ひとつ」ですね・・・３．５／１４ＭＨｚ帯は、IFとＶＦＯだけのＭｉｘ、その他のバンドはプリＭｉｘのシングルコンバージョン、μ同調（スラグ・チューン／ＰＴＯ）方式のＶＦＯ、終段は６ＪＢ６ ３本（入力３００Ｗ） これらの基本は、そのまま引き継がれました Ｔ４、Ｒ４シリーズは、ＲＦ同調もスラグ・チューンですが、このもの（ＴＲシリーズ）はＶＣ方式です アマチュアバンド専用ということが、その一番の理由でしょう、きっと 電源とスピーカーは外付け、電源はモバイル運用を目的にＤＣ１２Ｖ用の用意もありました 今回は、手持ちのＹＡＥＳＵ ＦＰ−２００を改造して使用します（スピーカーは未使用） |
|||
 |
|||

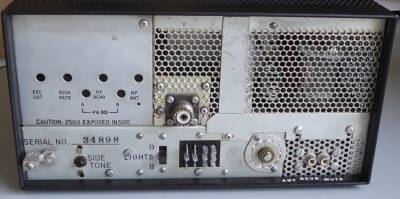

 ３００Ｖ→２５０Ｖのために１００Ω１０Ｗ抵抗を５本直列で対応 この写真の頃が、一番楽しい？時期です！ |

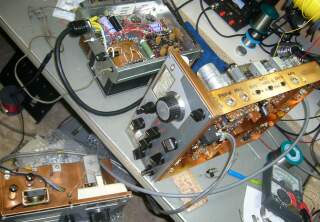

本体だけ譲り受けました、相当に古いものですが、保管状態は悪くありません 真空管の構成やメインノブの形状から、初期モデルではないようです もちろん、すぐに動作するなどとは思っていません 電源は、いつかこんな役立つ日も来るであろう？と入手していたＹＡＥＳＵ ＦＰ−２００で対応しました ヒーターは、６．５Ｖ ６Ａが２巻線、高圧も整流出力電圧が、３００Ｖ、６００Ｖ、８００Ｖとトランス・タップで選択でき、中圧は３００Ｖ、そして低圧は、中圧の１／２の１５０Ｖと言う内容で、スピーカーを内蔵しています（今回は、スピーカー未使用） 今回は、高圧６００Ｖで使用しますが、中圧３００Ｖは高すぎですので、ブリーダー抵抗を入れて２５０Ｖを得ました（さすがに１５０Ｖでは、ゲイン不足が顕著） あと、送信ファイナル管のバイアス調整ＶＲを組み入れました 左写真は、本体に電源、そして外部ＶＦＯといずれもお腹を見せる形で取組中の様子です |
||
 |

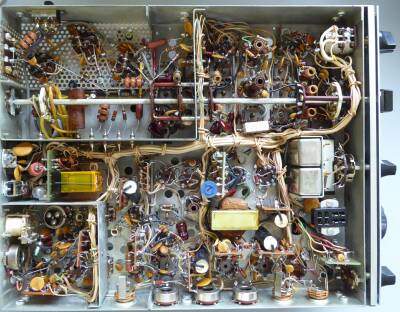

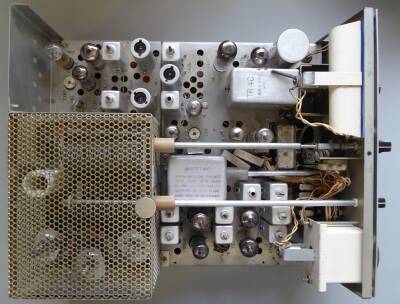

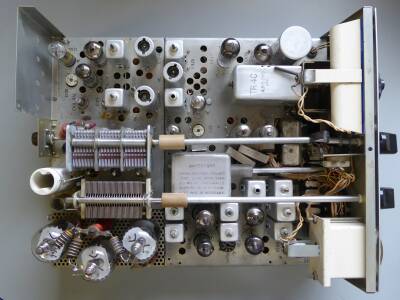

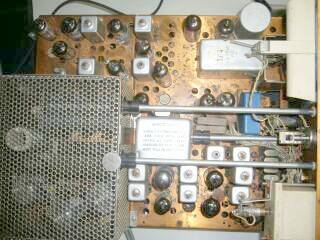

こちらは、シャーシ上面です 青く見えるのは、２つのクリスタル・フィルタです 中央のアルミのケース（四角のもの）は、ＲＦ段間調整のＶＣ部分です（スラグ・チューンではありません） 余談ですが、ＭＩＣプラグは、Ｃｏｌｌｉｓと一緒の一回り細い３Ｐプラグと思いきや、通常のサイズです |
||
 |

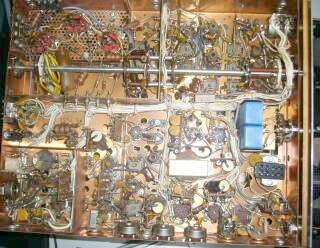

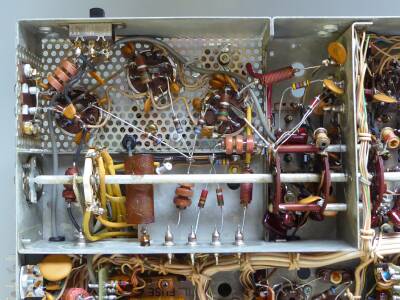

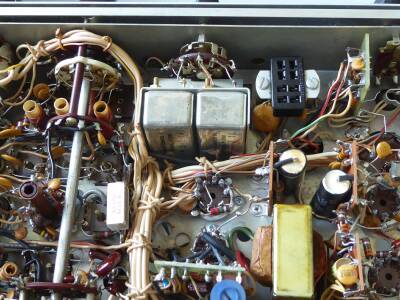

こちらは、シャーシ下面です 配線＆半田付けは、きちっと行われています このあたりは流石です 上部左が、ファイナル部（ソケット３個が見えます） その上に、交換したスライドＳＷ（受信アンテナ選択）が見えます クリスタルフィルタの下に見える角形コネクタが、外部ＶＦＯ接続コネクタです 差し込むだけで、認識した動作をします、良くできてます ドレークお馴染みの銅板ぽく見えるシャーシですが、磁石がくっつきます（メッキです！） |
||
 |

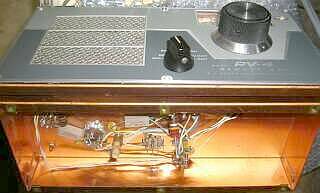

このＲＶ−４ 入手時は、不動と言うことでした ボディは、見るからに痛んでいます（保管状態が良くない） 中途半端に、ＶＦＯ切替ＳＷは動作します でも、真空管のヒーターは点灯しない、ＶＦＯもまともな周波数で発振していないようで・・・ ＴＲ−４側のコネクタと、このＶＦＯ切替ＳＷの接触不良 そして、一番わかりにくかったのは、スラグチューン（ＰＴＯ）コアの物理的な位置・・・どこでどうなったのか、全く違う位置になっていることが発振周波数がおかしかった原因でした（悩みました！） ※この原因が分かった！ 落下・・・きっとケースから出した状態で・・・フロントパネル角が押しつぶされています |
||
 |

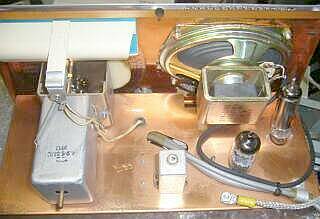

ご覧のように、スピーカーは純正ではありません シャー音があまりに耳障りなので（古くなったせい？）、手持ちのものと入れ替えをしました 真空管が２本 ＶＦＯは、Ｔｒです、この頃はＦＥＴではありません 真空管の１本はスタビロ、ＶＲ１５０／ＯＡ２です ＋１０Ｖを得るためにわざわざ、です 今なら、ヒーターの１２．６Ｖを整流して三端子レギュレータで、ですね 初期のＲＶ−４は、このようにスタビロ＋ツェナーダイオードによる半導体ＶＦＯへの電源供給になっています メインノブは、手持ちのあったＴＲ−４Ｃのものに交換しています（元々は、ＴＲ−３のようなノブが付いていました、この点からも初期モデルのようです） |
||
| ＤＲＡＫＥ ＰＴＯ の中身をご紹介 | |||
 |

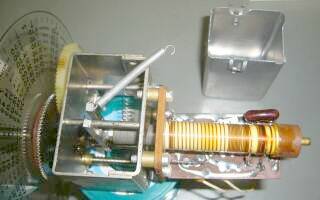

なかなか目にする機会がないものと思います シールドケースは、悪魔ちゃんのしっぽ？のような形をした金具で、引っかけることで固定されています |
||
 |

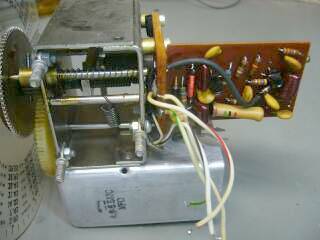

今回は、初期のＲＶ−４のＰＴＯを分解したもので、発振はＴｒが採用されています この後、ＦＥＴに置き換わっています バッファは、真空管です ＲＶ−４ 後期モデル以降 ＯＡ２省略 真空管は、バッファアンプのみ ＲＶ−４Ｃ 発振段がＴｒからＦＥＴに ＲＶ−３は、この発振段も真空管です |
||
 |

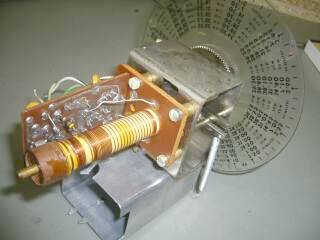

このコイルの巻き方に、ダイヤル直線性のノウハウが・・・ ＴＲ−４ＣのＰＴＯメカが手元にありますので、もしどこかで元気が出れば、組み替えを図ってみます（１ＫＨｚ直読になるかも・・・です）
|
||
|
|||
