| Ｄｒａｋｅ ＴＲ−７ | |||||

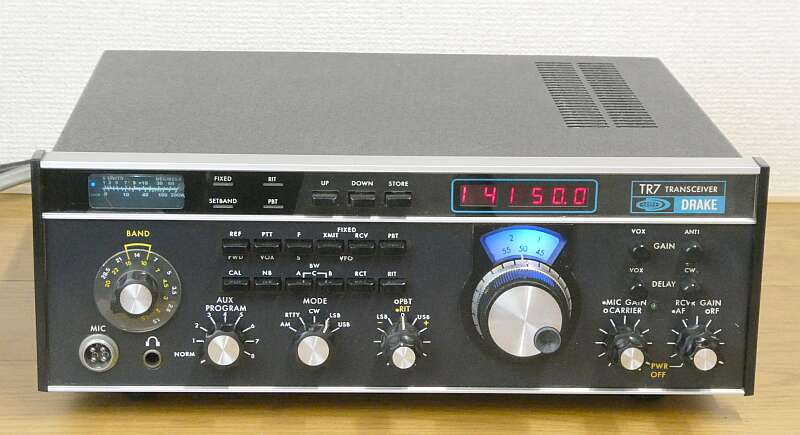

| こちらの博物館初登場・・・Ｄｒａｋｅギアです Ｃｏｌｌｉｎｓ Ｄｒａｋｅ と言う有名どころをあえて取り上げる必要はないと言う判断でおりましたが、思いがけず？Ｃｏｌｌｉｎｓ製品が登場しましたので、こちらも登場させることにしました Ｄｒａｋｅとして高名な４シリーズではなく、７シリーズです |
|||||
 取り組み初期の、メインダイヤルあるいはメーターのバックライト 青パワーＬＥＤを採用して、そのハイパワー過ぎに弱っていました（下段ラインアップ写真参照） しばらくぶりにそのことを思い出して、改めて照明を見直しました(2024.09.30) |
|||||
| 最近では当たり前になっていますが（もっとも昨今は、ＤＳＰ処理の普及などにより、ダウンコンバージョンが見直されているようにも思いますが）、中間周波数を一度高い周波数に持ち上げてから処理する、いわゆるアップコンバージョン・タイプとしては、きっとアマチュア無線機器としては最初のものだったと思います（確か１９７７年の発売） １．５ＭＨｚ〜３０ＭＨｚ帯をカバーし、ＵＳＢ、ＬＳＢ、ＣＷ、ＲＴＴＹ、ＡＭの運用（ゼネカバ受信とアマチュアバンドにおいて、ＳＳＢ／ＣＷ最大入力２５０Ｗの送信）が出来ます（拡張ボード／オプションでＭＡＲＳ・ＷＡＲＣ対応も可能） ４８ＭＨｚという第一中間周波数をもち、ＱＲＭ対策としてパスバンドチューニングの機能を内蔵します また、ＤＢＭを多用し、トップミキサ（ＲＦ増幅なし）の採用ということで設計され、また送信部も全てトランジスタ化された、当時としては最新の技術を搭載した無線機と言えます 構造については、４シリーズとは異なり、硬質アルミのシャーシ・ケースが採用され、プリント基板もエポキシの両面基板が採用されています コンパクトな作りというのは、４シリーズと同じＤｒａｋｅのＤＮＡです 小型軽量の本体ですが、純正電源のＰＳ−７は、アホくらい重いです（いえ、しっかりしたものです） |
|||||

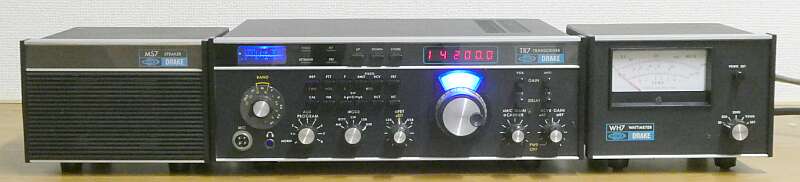

 外部スピーカー ＭＳ７ 下段でご紹介の ＷＨ７ と一緒に |
|||||

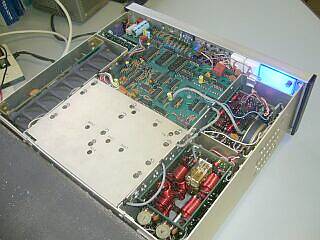

 ケースから取り出した（カバーを外した）本体 青パワーＬＥＤの照明が目立ちます |
メインのマザーボードには、１９７９年４月の検査印が押されてある６０００番台のもので（もう３５年も前の製品ということ）、ＴＲ−７後期の製品かと思われます 送信プリドライバ、ノイズ・ブランカーの各ユニットは、Ｌａｔｅ Ｖｅｒｓｉｏｎで、ＩＦ／ＡＦユニットは、Ｖｅｒ１です 標準の２．３ＫＨｚのものに加え、オプションの６ＫＨｚ １．８ＫＨｚ ５００Ｈｚ の計４本のフィルタと、ノイズ・ブランカーが実装されていました もしかしたら、これらが標準装備化されたＴＲ−７Ａの登場を臭わす状況があった頃のものかも知れません また、周波数拡張用ボードＡＵＸ−７も内蔵されていました（ＷＡＲＣバンドも設定が可能） 長年使われていなかったもののようで、それなりに手を入れる必要がありましたが、その後はご機嫌で動いてくれています セラミックコンデンサのリーク（数ｋΩ）など、普段は考えられないような問題もありましたが、ＰＴＯ（ＶＦＯ）は今ままで見た中でもっとも安定と思われるくらいドリフトの少ないものでした |
||||
 |

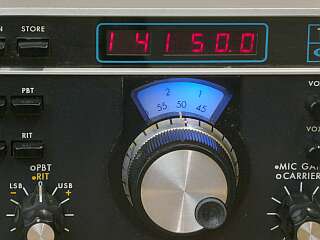

アナログダイヤル部ですが、本来ブルーのフィルムもすっかり色落ちしていましたので、ここは今風に青のパワーＬＥＤを使った照明に交換することにしました そのパワーLEDの眩しさは半端でなく、いつか対応と思いつつもそのままに HeathKit HW-８対応で、LEDを吟味したおまけで、本機もまじめに取り組むことにしました ずいぶん落ち着いた雰囲気になりました(2024.09.30) |
||||
|

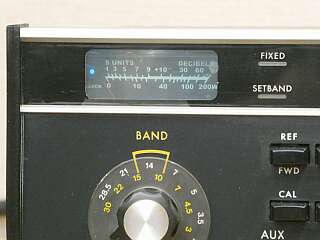

メーターについては、Ｘ−Ｌｏｃｋの動作表示をするためにメーターフェイスを黒にして、２色ＬＥＤで照らす場所を作り、こちらも青のパワーＬＥＤで奥から照らすことにしました（針が赤のままで少し見づらいが、そこは我慢！） メーター左横の●のところをバックから赤／青の2色ＬＥＤで透過照明としました 当初のあまりに眩しい青パワーLEDは止めて、白のLEDに交換しました メーターフェイスを「黒」にしたこともあって、落ち着いた雰囲気になりました（2024.09.30） |
||||
| 周辺装置のひとつ、通過型電力計／ＳＷＲ計 ＷＨ-７ | |||||
 |

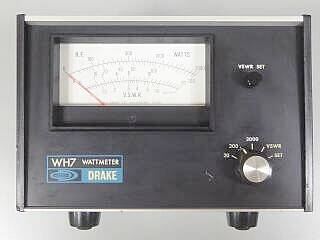

ラインアップのオプション ＷＨ-７ 通過型電力形／ＳＷＲ計です ２０／２００／２Ｋｗの３レンジ |
||||
 |

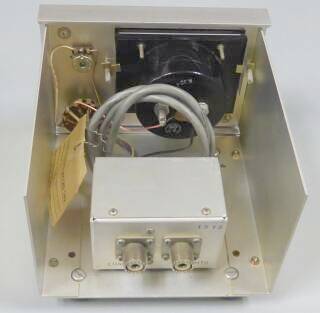

こちらは、背面からの様子 検知部は、セパレートで離して利用することもできます |
||||
 |

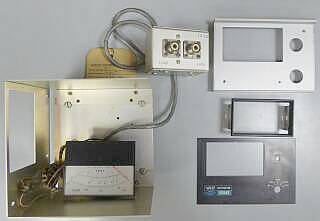

清掃・点検のためにバラバラにしました 金属すべてがアルミ製というところが、ＵＳライクです したがって時間が経過しても、さびなどの劣化は最小に |
||||
| 低ドリフトとは言っても、アナログＶＦＯですから、ここは例によってＸ−Ｌｏｃｋの世話になるべく、ＧＢにユニットを手配しました（手持ちが無くなりました） Ｘ−Ｌｏｃｋ組み込みも含め、今回の取り組みについては「ＴＲ−７詳細」の中でご紹介します Ｘ−Ｌｏｃｋ・・・反応も早く､動作も安定で病みつきになってしまいます |
|||||
| 余談ながら、Ｒ．Ｌ．Ｄｒａｋｅ社は、ＲＦフィルターを中心としたビジネスで１９４３年に設立され、今でも存在しますが、Ｒ−８シリーズ受信機を最後に無線関係は２００５年で取りやめ、現在はケーブルテレビ機材を中心としたビジネスを行っています | |||||
| 2014.08 JA4FUQ | |||||
|
|||||
