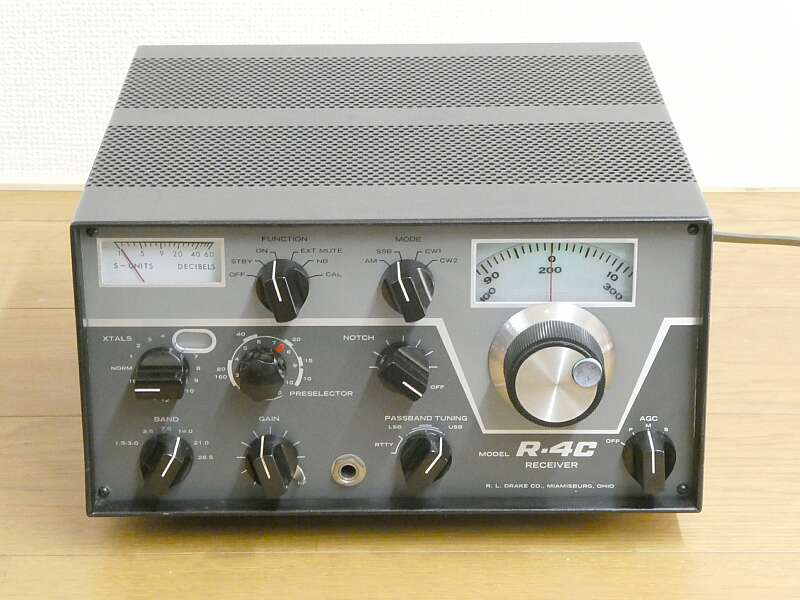

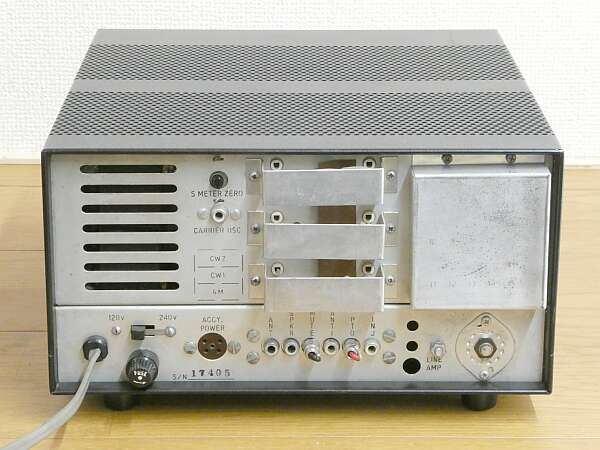

| ＤＲＡＫＥ Ｒ-４Ｃ | |||
| ＤＲＡＫＥの管球式受信機の最終モデルです この前に Ｒ-４ Ｒ-４Ａ Ｒ-４Ｂ そして本モデルという流れでした Ｔ-４ＸＣという送信機が同世代の送信機です 多分ですが、１９７３年の発売です 発売当初の価格は、＄４９９だったと思います |
|||
 |
|||
| １．５〜３０ＭＨｚ（５〜６ＭＨｚを除く）をカバーする、ＳＳＢ、ＣＷ、ＡＭ対応の受信機です 「Cシリーズ」にあっては、従来の受信機と比べメイン・ダイヤルが大きく変化・・・本シリーズ・モデルでは、メイン・ダイヤルにて１ＫＨｚ直読となりました クリスタル・フィルタと、半導体の採用が進みました |
|||
| サイズは、２７３Ｗ １４０Ｈ ２９５Ｄ 重量は、約７．７Ｋｇ 小型軽量です
|
|||
| 本機の構成 高１中３のダブル・スーパー・ヘテロダイン方式（途中３回、周波数変換されますが、ＩＦとしては２段です） まずＰｒｉ-Ｍｉｘ方式により、５６４５ＫＨｚの１ｓｔ-ＩＦに変換 ここにルーフィング・フィルタ（４ポール 帯域巾：８ＫＨｚ）が用意してあります ここで１段増幅したのち、ＳＳＢ／ＣＷにおいては、ＢＦＯ：５０ＫＨｚとＭｉｘし、５６９５ＫＨｚ ８ポール・フィルタへ ここを通過した後、ヘテロダイン・クリスタルで、２ｎｄ-ＩＦ ５０ＫＨｚに変換 ここにノッチフィルタの用意があります そして２段増幅して、検波となります ＢＦＯ周波数可変に応じ、先に通ったフィルタの位置を見かけ上可変したパス・バンド・チューニング機能が働きます（Ｃｏｌｌｉｎｓ ７５-Ａ４ では、メカ式で同じ機能を得ています） ＡＭについては、、５６４５ＫＨｚそのまま、もしくはオプションの５６４５ＫＨｚクリスタルフィルタ（帯域幅６ＫＨｚ）を通過し、ヘテロダイン・クリスタルで、２ｎｄ-ＩＦ ５０ＫＨｚに変換され、増幅後検波となります 以上のように、AMとＳＳＢ／ＣＷでは、クリスタル・フィルタの周波数が異なります なかなか面白いというか、よく考えられた構成がとってあります ルーフィング・フィルタの採用もあり、またオプション類も豊富で、実用的な受信機として、その性能には定評があります 真空管６球、ＴＲ／ＦＥＴが、１５個、ＩＣが１個（キャリブレータ分周用）、ダイオード１７本により構成されています |
|||
 |
|||

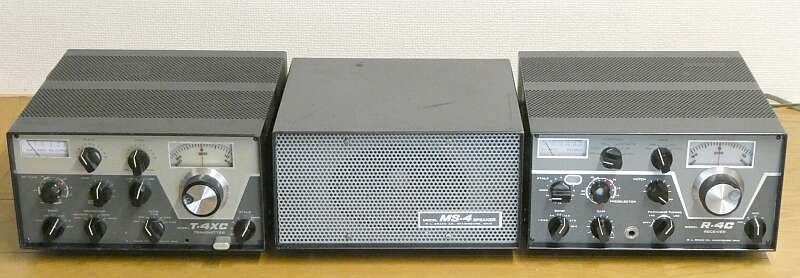

| Ｔ-４ＸＣ、外部電源ＡＣ-４（ＭＳ-４に内蔵）と | |||
 |

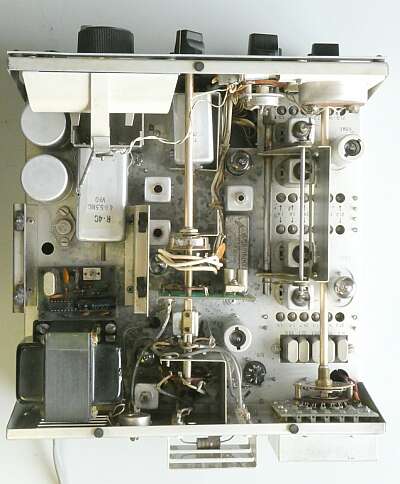

シャーシ上面を真上から オプションのノイズブランカー、クリスタル・フィルタは、未装着です（デフォルトのまま） |
||
 |

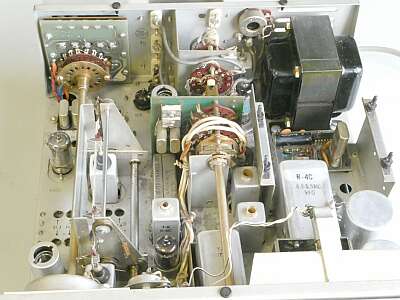

シャーシ上面をリア側から見たもの | ||
 |

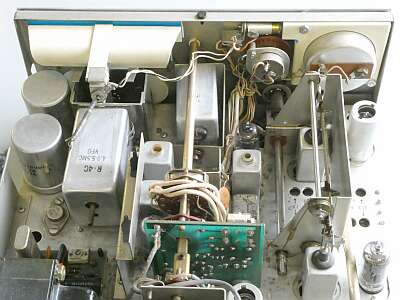

シャーシ上面をフロント側から見たもの 見えているフィルタは、５６４５ＫＨｚのルーフィング・フィルタです その上に見えるクリスタルは、２ｎｄ-ＩＦ ５０ＫＨｚに変換するもの ＲＦ同調は、μ同調方式です ＰＴＯ（ＶＦＯ）の上に見えるクリスタルは１００ＫＨｚ、小基板は２５ＫＨｚマーカー・ユニットです |
||
 |

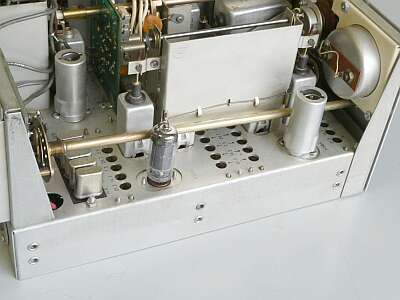

シャーシ上面 向かって左サイドです オプションバンド切替ＳＷのシャフトがシャーシに並行ではありません 思わずWebで写真を探しました 国産品なら、こんな作り方にはならない？ |
||
 |
シャーシ上面 向かって右サイドです オプションのノイズブランカーは、空席です |
||
 |

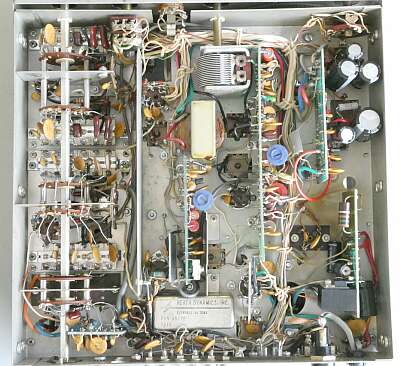

シャーシ底面です 中央上に見えるＶＣは、５０ＫＨｚ ＢＦＯの周波数可変用のものです |
||
 |

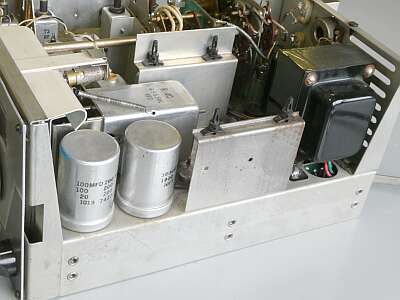

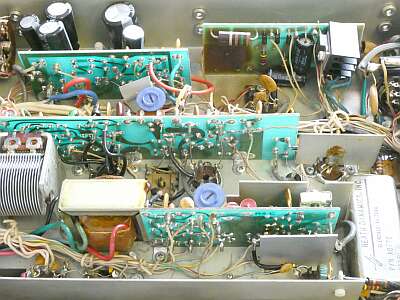

シャーシ底面 電源部の平滑コンデンサは、交換してあります |
||
 |

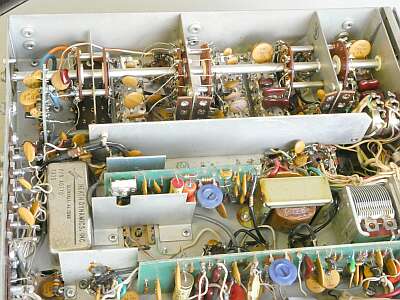

シャーシ底面 角度を変えて 左に見えるクリスタル・フィルタは、標準装備の ５６９５ＫＨｚ ＳＳＢ用フィルタです 余談ですが、オプション・フィルタを追加しない場合、ＡＭは８ＫＨｚ巾のルーフィング・フィルタがその帯域幅を決めています |
||
 |

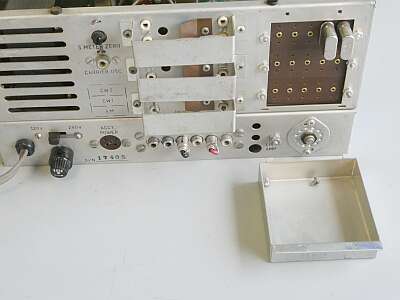

受信バンド増設 ２７．０ − ２７．５MHｚ ２８．０ − ２８．５ＭＨｚ ２つのクリスタルが装着されています |
||
| 清掃とメカ的な補修、そして大まかなチェックのみで、細かい調整までは手が回っていません メイン・ダイヤルのスリップとダイヤル・スケールの誤差（位置）が、ちょっと気になります（要調整） |
|||
| そもそも、Ｔ-４Ｘ 送信機の破損ＳＷの部品取りにと思って入手した T-４ＸＣ 、良く調べていなかったせいで、入手してから接点数が異なることに気づきました（お粗末！） 仕方ないので？、本機を入手しました 一体何をしているのか、状態です |
|||
| 2023.10 JA4FUQ | |||
