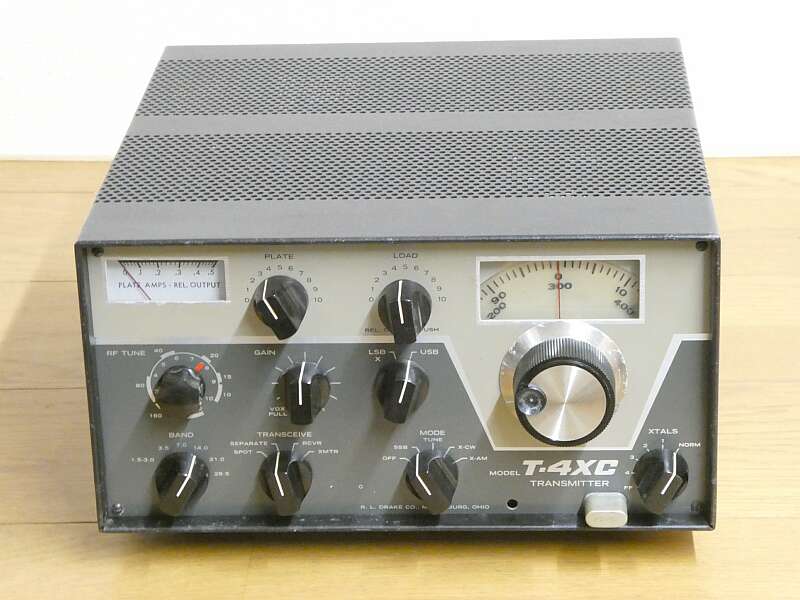

| ＤＲＡＫＥ Ｔ-４ＸＣ | |||
| ＤＲＡＫＥの管球式送信機の最終モデルです この前に T-４ Ｔ-４Ｘ Ｔ-４ＸＢ そして本モデルという流れでした Ｒ-４Ｃという受信機が同世代の受信機です 多分ですが、１９７３年の発売です 発売当初の価格は、＄５２９だったと思います |
|||
 |
|||
| １．８〜３０ＭＨｚ（２．３〜３ＭＨｚ、５〜６ＭＨｚ、１０．５〜１２ＭＨｚを除く）をカバーする、ＳＳＢ、ＣＷ、ＡＭ出力１００Ｗの送信機です ＵＳＢ／ＬＳＢのモード切替は、フィルタの切り替え・・・キャリア発振は一つで、周波数読み取りもひとつのカーソルでというＤＲＡＫＥのポリシーは変わりません ファイナル管は、６ＪＢ６ですし、ＰＴＯ素子がＦＥＴに変わったくらいで、T-４以降大きくは変化していません 「Cシリーズ」にあっては、メイン・ダイヤルが大きく変化・・・本モデルでは、メインダイヤルにて１ＫＨｚ直読となりました 操作性の向上 ファイナル調整時、メーター出力表示切替をＬＯＡＤ-ＶＣツマミを押すことで可能とし、プレート・ロードの両方の操作が両手で行える・・・出力表示を見ながら同時に行えるようになりました |
|||
| サイズは、２７５Ｗ １４０Ｈ ２９５Ｄ 重量は、約６．６Ｋｇ 電源の内臓もないせいもあって、小型軽量です 終段は、ＤＲＡＫＥ共通の６ＪＢ６が２本 ６５０Ｖをかけて、入力２００Ｗ ＰＥＰを得ています ＡＭも共通のキャリア・コントロール変調です
|
|||
 |
|||
| 専用外部電源ＡＣ-４（ＭＳ-４に内蔵）、Ｒ-４Ｃと | |||
 |

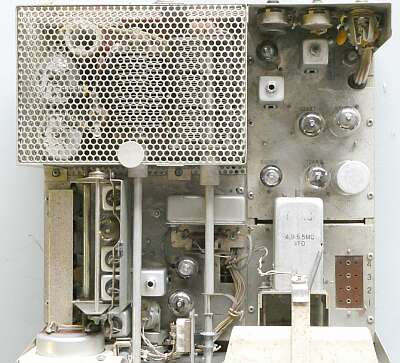

シャーシ上面を真上から 「Ｂシリーズ」まで続いた、銅メッキのシャーシではなくなっています |
||
 |

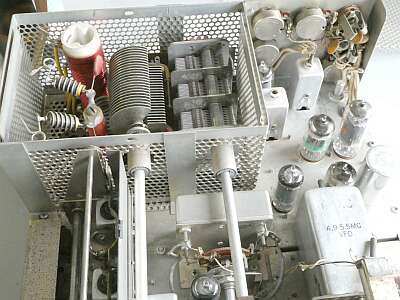

シャーシ上面をリア側から見たもの 終段管の片側にクラックが入っていたので、２本とも交換です |
||
 |

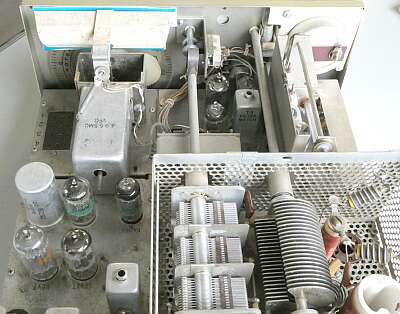

シャーシ上面をフロント側から | ||
 |

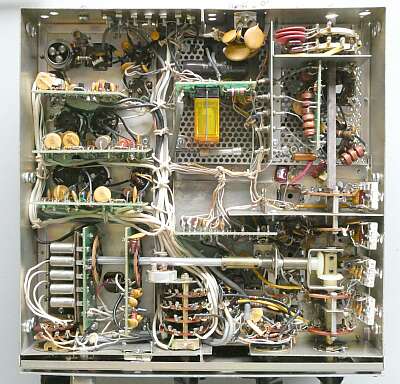

シャーシ底面です | ||
 |

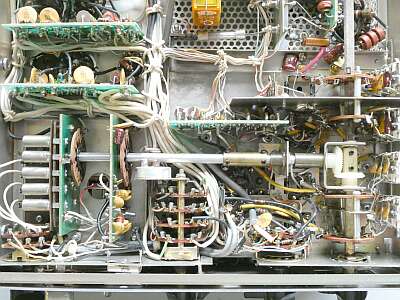

バンド切替SW ベベルギアを使って９０度ひねってあります 左は、ヘテロダインオシレータ、プリミックス部です 右上は、終段部 |
||
 |

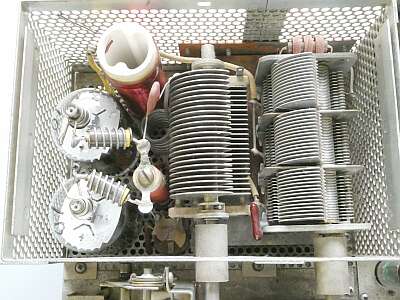

改めて終段部 新しい真空管（６ＪＢ６）に入れ替えました |
||
 |

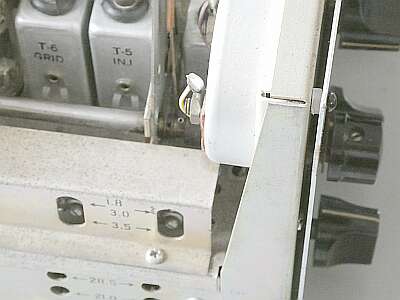

DRAKE「あるある」 フロントパネルをフロントシャーシに取り付けるビスのスペーサ 良く抜け落ちています（劣化してボロボロのケースも） ナイロンナットを「やすり」で削って対処しました |
||
| 本機のトラブル ・バンドSWの固着に近い状態 ・ドライブ調整機構のこれまた固着に近い状態 ・ＶＦＯダイヤルのこちらはスリップ ・終段管２本のうちの1本不良（クラックが入っていた） など、機械的なトラブル対応が必要でした 現時点ではまだ、通電には至っていません |
|||
| そもそも、Ｔ-４Ｘ 送信機の破損ＳＷの部品取りにと思って入手したのですが、良く調べていなかったせいで、入手してから接点数が異なることに気づきました（お粗末！） 部品取り…しばらく前に、安価な程度の良くないものを入手していたのですが、つい実物を触ると気になることには対処、これがまた「槌より柄の方が重い話」になってしまい、結果としてＲ-４Ｃという受信機まで入手してしまうことになりました 問題の Ｔ-４Ｘ はどうする？ 同じ Ｔ-４Ｘ を入手しました ２個１作戦の開始です（どこぞの中古車のような・・・） 一体何をしているのか、状態です |
|||
| 2023.10 JA4FUQ | |||
