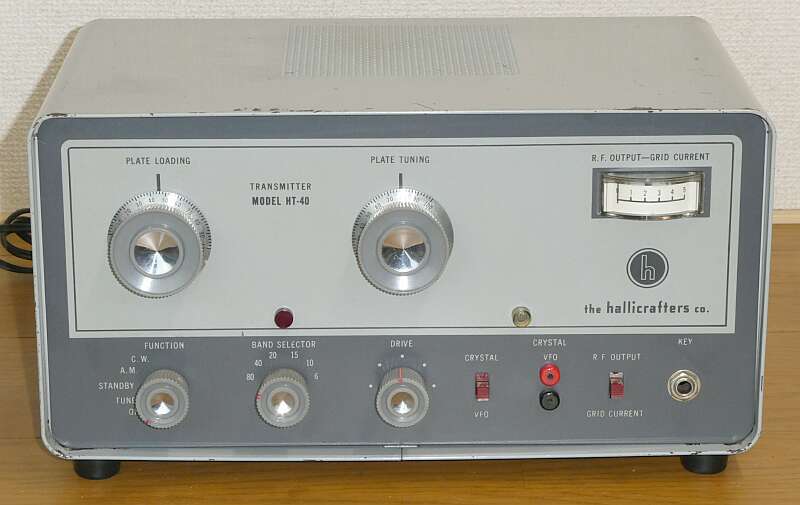

シャーシ上面
真空管は、わずか4本
マイクアンプ １２ＡＸ７
マイクアンプ・クランプ管 ６ＤＥ７
発振／バッファ ６ＣＸ８
終段 ６ＤＱ５
クランプ管変調を採用することで、これだけシンプルになります
７５Ｗ入力に見合うプレート変調器を用意したらどうなる？ |
 |

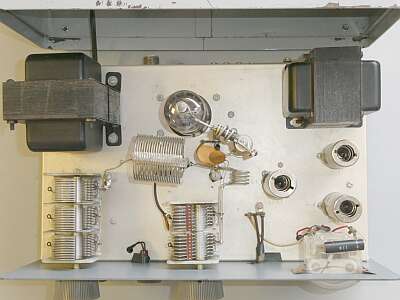

背面側よりシャーシ上面を見るとこんな様子
電源トランスと、チョークトランスが両サイドに
真ん中は、終段管６ＤＱ５です |
 |

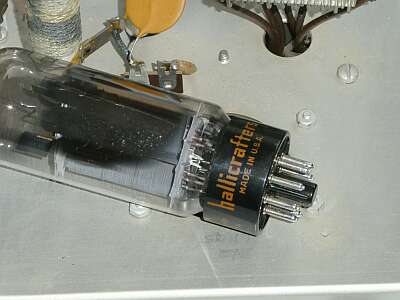

hallicrafters製品に使われている真空管には、ちゃんとhallicraftersロゴがプリントされています
６ＤＱ５も・・・ |
 |

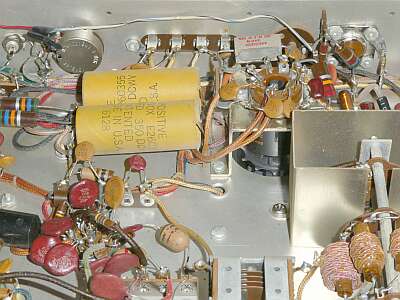

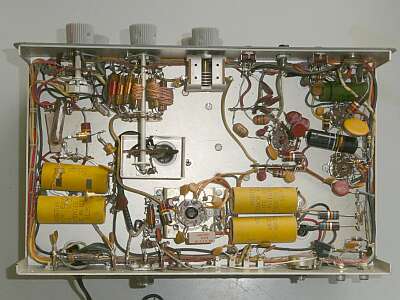

シャーシ底面です
|
 |

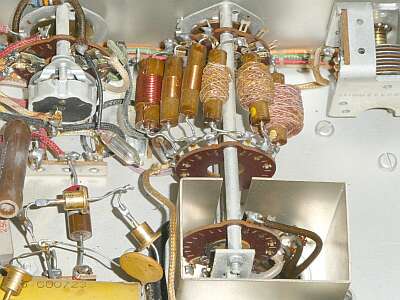

段間同調コイルの切り替えは、なかなかユニークな構造が採用されています |
 |

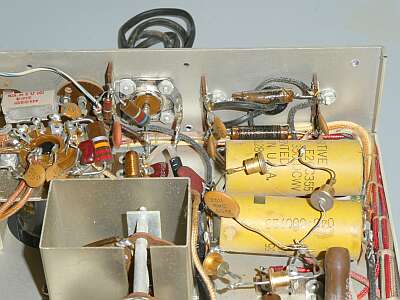

整流はご覧の通りダイオード
耐圧を稼ぐためでしょう、2本直列で使ってあります（この当時のダイオード1本では、耐圧が足らない？）
倍電圧整流です
また、この頃のお決まり？、商用電源入力側にはラインフィルタが装着されています |
 |
終段管は、ご覧のようにシャーシに少し沈めてあります |
 |

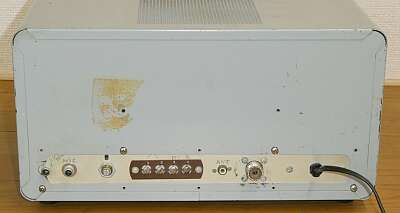

リア・背面です
アクセサリターミナル（４P）には、アンテナリレー制御、マイク入力が用意されています
マイクジャックの右にあるＶＲは、マイクゲインコントロールです |
